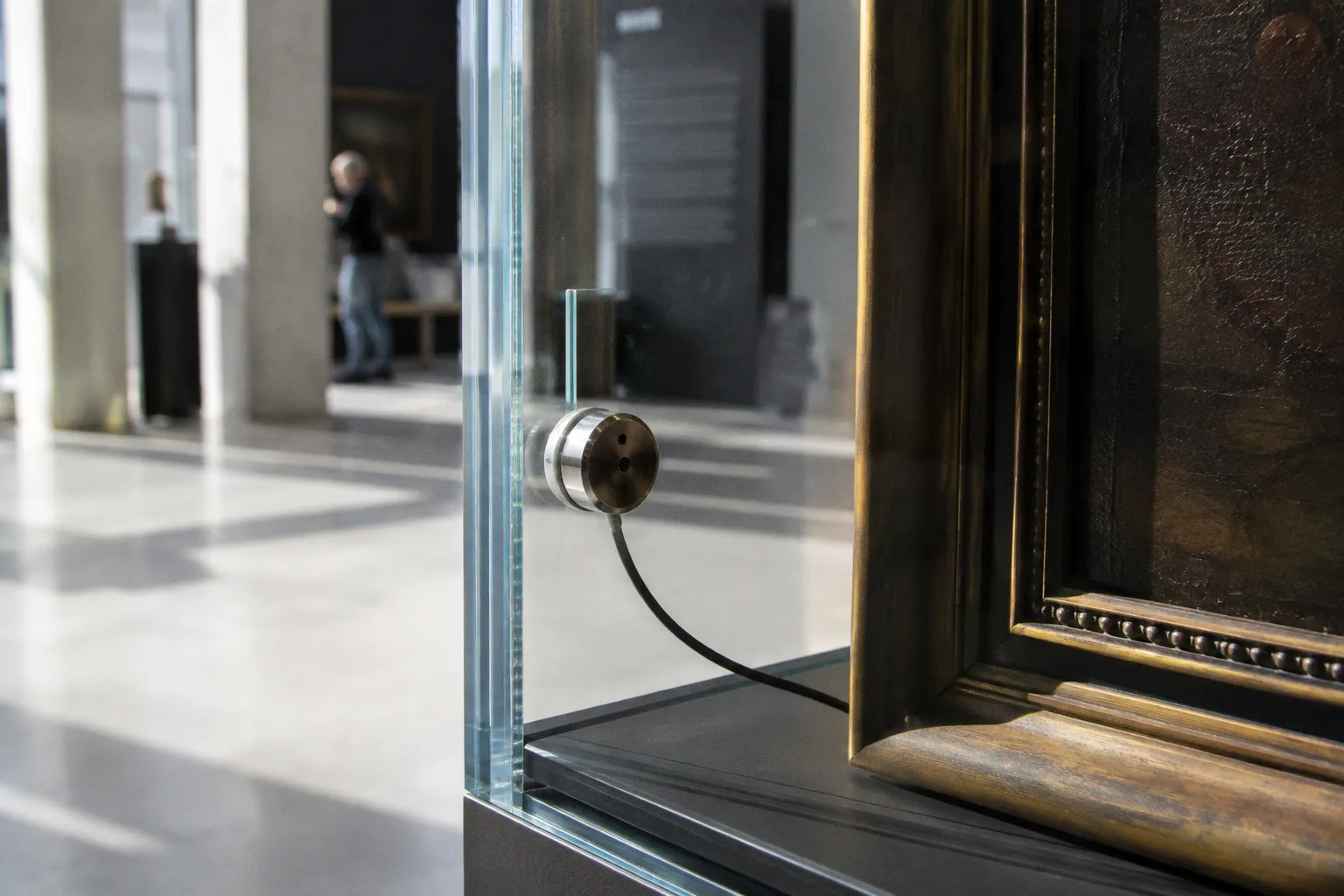

Czujnik pojemnościowy przez szkło gabloty: kiedy zadziała?

Czujnik pojemnościowy radzi sobie z wykrywaniem dotyku bez mechanicznego styku, ale jego pole elektryczne musi przejść przez barierę, której w zwykłym zastosowaniu nie ma: warstwę szkła.

Pytanie nie brzmi więc tylko: „czy zadziała?”. Ważniejsze jest to, czy zadziała powtarzalnie, przy różnym ułożeniu dłoni, w obecności metalowej ramy, oświetlenia i elektroniki ukrytej w gablocie. W prototypach hackathonowych i niewielkich ekspozycjach muzealnych ten sam dylemat wraca regularnie.

Czujnik pojemnościowy przez szkło w instalacji ma największą szansę powodzenia, gdy szyba jest nieprzewodząca, odległość między elektrodą a szkłem została ograniczona do minimum, a cała konstrukcja nie wprowadza dodatkowych zakłóceń. Grubość około 10 mm można traktować jako praktyczny punkt orientacyjny, nie jako uniwersalny próg. Ostateczna odpowiedź zależy od konkretnego czujnika, elektrody, rodzaju szkła, sposobu montażu i warunków pracy. Dlatego test na docelowej gablocie nie jest formalnością, tylko częścią projektu.

Jak pole elektrostatyczne „widzi” przez szkło

Czujnik pojemnościowy nie reaguje na nacisk. Wykrywa zmianę pojemności w swoim otoczeniu. Elektroda wytwarza pole elektryczne i tworzy układ pojemnościowy z otoczeniem oraz masą. Kiedy w zasięgu tego pola pojawia się palec, dłoń lub inny obiekt przewodzący, zmienia się rozkład pola i wartość mierzonego sygnału. Układ interpretuje tę zmianę jako dotyk albo zbliżenie.

Szkło nieprzewodzące nie blokuje pola w taki sposób jak metal. Jest dielektrykiem, więc wpływa na rozkład pola, ale samo nie tworzy zwartej osłony przewodzącej. Dzięki temu elektroda umieszczona po jednej stronie szyby może wykrywać palec po drugiej stronie. Tak działa wiele ekranów dotykowych: warstwa elektrod znajduje się pod szkłem ochronnym, a palec zmienia lokalną pojemność układu przez tę warstwę.

Nie oznacza to jednak, że każda szyba jest dla czujnika równie „przezroczysta”. Jej grubość, stała dielektryczna, kształt elektrody i odległość od szyby zmieniają czułość. Do tego dochodzą ramy, przewody, uziemienie oraz inne elementy instalacji. Czujnik nie mierzy więc wyłącznie kontaktu palca z szybą — mierzy cały układ, który projektant zbudował, czasem nieświadomie.

Warto też odróżnić czujnik przeznaczony do bezpośredniego dotyku od czujnika zbliżeniowego. Moduł, który wykrywa dłoń w powietrzu, niekoniecznie będzie dobrze działał po zamontowaniu za szybą. Część deklarowanego zasięgu może zniknąć po dodaniu dielektryka, a czułość ustawiona na stole może okazać się zbyt mała w gablocie albo przeciwnie — zbyt duża i podatna na fałszywe wyzwolenia.

O działaniu czujnika za szybą decyduje nie sama grubość szkła, lecz cały układ: elektroda, szyba, szczelina, otoczenie i sposób odniesienia do masy.

Grubość szyby: dlaczego 10 mm jest punktem orientacyjnym

W kartach katalogowych producenci podają zasięg detekcji dla określonych warunków. Czasem jest to zasięg w powietrzu, czasem maksymalna grubość izolatora, a czasem wynik uzyskany dla konkretnej elektrody i konkretnego sposobu montażu. Tych wartości nie należy bezpośrednio porównywać. Zasięg „kilkudziesięciu milimetrów” w powietrzu nie oznacza, że ten sam moduł wykryje dotyk przez szybę o takiej grubości.

W praktyce ekspozycyjnej szkło o grubości kilku milimetrów zwykle daje wygodniejszy margines projektowy niż gruba szyba konstrukcyjna. Około 10 mm można przyjąć jako granicę, przy której trzeba już świadomie sprawdzić konkretny układ. Niektóre czujniki i większe elektrody poradzą sobie z większą grubością, inne będą działać poprawnie tylko przy cieńszej szybie. Nie da się uczciwie zagwarantować jednego progu dla wszystkich modułów.

Szkło laminowane również nie powinno być automatycznie skreślane. Dwie tafle połączone warstwą pośrednią tworzą inną strukturę niż pojedyncza szyba, ale sama obecność laminatu nie przesądza jeszcze o porażce. Znaczenie ma całkowita grubość, rodzaj i układ warstw, położenie elektrody oraz parametry elektroniki. Folia PVB nie jest w każdej konstrukcji dodatkową „ścianą”, przez którą pole przestaje działać. Może jednak zmienić warunki pomiaru na tyle, że konieczna będzie regulacja czułości albo większa elektroda.

Podobnie jest ze szkłem zespolonym. Dodatkowa tafla, przestrzeń między szybami i warstwy pośrednie zwiększają złożoność układu, ale nie pozwalają z góry wydać prostego wyroku. W jednym rozwiązaniu dotyk będzie wykrywany z zapasem, w innym sygnał stanie się zbyt słaby albo niestabilny. Bez sprawdzenia konkretnej szyby można mówić o ryzyku, nie o pewnym wyniku.

Jeśli w projekcie hackathonowym masz wpływ na wybór szyby, cieńsza i niepowlekana tafla zwykle daje większy margines na błędy montażowe. Nie chodzi o to, że grubsze szkło „zawsze nie działa”. Chodzi o to, że wraz z grubością maleje tolerancja na mniej idealną elektrodę, dłuższy przewód czy obecność metalowej ramy.

Szczelina powietrzna i montaż elektrody

Jednym z najczęstszych powodów nieudanego prototypu jest nie sama szyba, lecz powietrze pozostawione między nią a elektrodą. Projektant widzi kilka milimetrów wolnej przestrzeni jako drobny luz montażowy. Dla czujnika jest to jednak dodatkowa warstwa dielektryka i zmiana geometrii pola.

Nie ma uniwersalnej wartości, przy której każdy czujnik przestanie działać. Dla jednego układu niewielka szczelina będzie jeszcze akceptowalna, dla innego wyraźnie pogorszy stabilność. Wpływ zależy między innymi od wielkości elektrody, częstotliwości pomiaru, konstrukcji modułu i tego, co znajduje się za elektrodą. Dlatego stwierdzenie, że dokładnie 1 mm zawsze powoduje problemy, a 2–3 mm całkowicie wyłącza detekcję, byłoby zbyt kategoryczne.

Praktyczna zasada jest prostsza: jeśli elektroda może przylegać do szyby, warto jej to zapewnić. Im mniej przypadkowej przestrzeni powietrznej, tym łatwiej przewidzieć zachowanie układu. Gdy bezpośredni docisk nie jest możliwy, trzeba kontrolować szczelinę i zadbać o powtarzalny materiał pomiędzy elektrodą a szkłem.

W gablotach sprawdzają się między innymi:

• cienka przezroczysta taśma lub folia klejąca, która utrzymuje elektrodę przy szybie i ogranicza puste przestrzenie;
• elastyczny materiał wypełniający, dobrany tak, aby nie tworzył pęcherzy i nie odklejał się przy zmianach temperatury;
• mechaniczny docisk za pomocą ramy, sprężyny albo elastycznego uchwytu, jeśli rozwiązanie musi być serwisowalne;
• elektroda naniesiona lub przyklejona do szyby, gdy wygląd instalacji pozwala na takie rozwiązanie;
• większa elektroda, gdy nie można zmniejszyć odległości i trzeba odzyskać część utraconego sygnału.

Nie każdy materiał nadaje się do stałego kontaktu ze szkłem i elektroniką. Klej może z czasem zmienić właściwości, silikon może pozostawić pęcherze, a element dociskowy może pracować pod wpływem temperatury. W muzeum dochodzi jeszcze kwestia odwracalności montażu, konserwacji i dostępu do podzespołów. Dlatego najlepszy montaż nie zawsze oznacza trwałe przyklejenie czujnika na stałe.

Warto rozpocząć od prostego testu z kilkoma wariantami odstępu. Ten sam czujnik można sprawdzić przy bezpośrednim przyleganiu, przy cienkiej warstwie pośredniej i przy planowanej szczelinie montażowej. Jeżeli różnica jest wyraźna, nie ma sensu maskować problemu samą zmianą oprogramowania. Filtr może wygładzić odczyt, ale nie przywróci sygnału, którego układ fizycznie nie otrzymuje.

Szczelina powietrzna nie ma jednego magicznego progu awarii. Im większa i mniej powtarzalna, tym większe ryzyko, że konfiguracja działająca na stole zawiedzie po montażu.

Kiedy szkło staje się barierą: powłoki przewodzące i folie

Najtrudniejszy przypadek to szyba, która wygląda jak zwykła tafla, ale ma niewidoczną warstwę przewodzącą. W gablotach, witrynach i nowoczesnych przeszkleniach mogą występować powłoki ograniczające odbicia, kontrolujące przepływ ciepła albo tworzące element panelu dotykowego. Sama nazwa handlowa szkła nie wystarcza, by ocenić wpływ takiej warstwy.

Nie każda powłoka tlenkowa przewodzi w stopniu, który uniemożliwi detekcję. Liczą się jej właściwości elektryczne, ciągłość, położenie względem elektrody, geometria oraz to, czy została połączona z masą lub innym elementem instalacji. Powłoka może częściowo zmieniać pole, osłabiać sygnał albo tworzyć ekran dla określonej konfiguracji, ale nie każda działa jak pełna klatka Faradaya.

W praktyce projektant może spotkać:

• szkło niskoemisyjne z powłoką ograniczającą emisję cieplną;
• tafle z warstwami przeciwsłonecznymi lub odbijającymi promieniowanie;
• folie ochronne i przeciwsłoneczne z dodatkiem materiału przewodzącego;
• warstwy ITO stosowane w panelach dotykowych;
• metalizowane elementy dekoracyjne naniesione na część powierzchni szyby.

Największe ryzyko pojawia się wtedy, gdy taka warstwa tworzy rozległą powierzchnię przewodzącą i ma stabilne odniesienie do masy. Wtedy pole elektrody może zostać silnie zmienione, a palec po drugiej stronie szyby może przestać wpływać na pomiar w wystarczającym stopniu. Nie można jednak rozstrzygać tego wyłącznie na podstawie wyglądu szkła ani samego faktu, że występuje powłoka tlenkowa.

Przed zaprojektowaniem całej ekspozycji warto ustalić u producenta lub wykonawcy:

• po której stronie szyby znajduje się powłoka;
• czy jest ciągła, czy występuje tylko w wybranych obszarach;
• czy ma wyprowadzenie elektryczne i czy jest połączona z masą;
• czy na szybie znajduje się dodatkowa folia;
• czy badana próbka ma tę samą budowę co szyba zamawiana do gabloty.

Jeśli powłoka rzeczywiście ogranicza działanie, są trzy drogi. Można zmienić szybę na wariant bez problematycznej warstwy, przenieść elektrodę na inną stronę konstrukcji albo użyć technologii, która nie opiera się na wykrywaniu zmiany pojemności. W zależności od projektu będzie to bariera optyczna, czujnik podczerwieni, detekcja gestu kamerą lub folia dotykowa przeznaczona do montażu na powierzchni.

Najważniejsze jest to, by nie zakładać z góry, że wystarczy „podkręcić” czułość. Zwiększenie wzmocnienia może podnieść zarówno sygnał dotyku, jak i poziom zakłóceń. Rezultatem bywa czujnik, który reaguje na przechodzącego zwiedzającego, zmianę oświetlenia albo dotknięcie metalowej ramy, ale nie daje powtarzalnej reakcji w wyznaczonym miejscu.

Zakłócenia środowiskowe: oświetlenie LED, zasilacze i ramy

Nawet dobrze dobrana szyba i poprawnie zamocowana elektroda nie gwarantują sukcesu. Gablota jest środowiskiem elektrycznie gęstym. W pobliżu czujnika mogą znaleźć się przewody oświetlenia, przetwornice, sterowniki diod LED, moduły komunikacyjne, metalowa konstrukcja oraz komputer sterujący projekcją.

Podatność na takie zakłócenia zależy od konkretnego modułu i sposobu prowadzenia instalacji. Jeden czujnik będzie wrażliwy na zmiany wspólnej masy, inny na sprzężenia przez długi przewód, a jeszcze inny na położenie metalowej ramy. Nie ma też podstaw, by przypisywać każdej instalacji jeden konkretny rodzaj pola lub z góry określać, jak często trzeba będzie ją kalibrować. Częstotliwość regulacji zależy od konstrukcji, temperatury, zasilania, ustawień i warunków w miejscu ekspozycji.

Metalowa rama nie zawsze jest przeciwnikiem. W odpowiedniej konfiguracji może pomóc ustabilizować odniesienie układu, ale w innej zasłoni część pola albo stworzy nierówną czułość na powierzchni szyby. Jej wpływ trzeba oceniać razem z połączeniem do masy, położeniem elektrody i przebiegiem przewodów.

Pomocne bywają podstawowe działania: oddzielenie zasilania czujnika od zasilania oświetlenia, uporządkowanie masy, skrócenie przewodów, zastosowanie filtrów zasilania i odsunięcie modułu od przetwornic. W oprogramowaniu można wykorzystać uśrednianie, histerezę i czas blokady po poprawnym wyzwoleniu. Takie zabiegi powinny ograniczać zakłócenia, a nie zastępować poprawną konstrukcję elektryczną.

Test na miejscu zamiast zgadywania

Najbezpieczniej jest potraktować szybę, elektrodę i elektronikę jako jeden prototyp. Test samego modułu na biurku odpowiada na pytanie, czy moduł działa. Nie odpowiada na pytanie, czy zadziała po zamontowaniu go za konkretną szybą, w konkretnej ramie i przy włączonym oświetleniu.

Próba przed montażem całej gabloty powinna obejmować przynajmniej kilka etapów:

1. Sprawdź działanie czujnika bez szyby, aby ustalić punkt odniesienia i wykluczyć wadę modułu.

2. Dodaj szybę o docelowej budowie i ustaw elektrodę dokładnie tak, jak będzie zamontowana w instalacji.

3. Porównaj bezpośrednie przyleganie z planowaną szczeliną lub materiałem wypełniającym.

4. Przetestuj dotyk w kilku punktach: na środku, przy krawędzi, w pobliżu ramy i w miejscu przewidywanej interakcji.

5. Włącz oświetlenie LED, sterownik projekcji, komputer i pozostałe urządzenia, które będą pracować podczas zwiedzania.

6. Powtórz pomiary przy różnym sposobie dotykania szyby — opuszką, całą dłonią i z krótkim kontaktem.

7. Zostaw układ włączony wystarczająco długo, by sprawdzić, czy punkt pracy nie zmienia się po rozgrzaniu elektroniki.

Nie chodzi o laboratoryjną perfekcję, lecz o sprawdzenie powtarzalności. Zwiedzający nie będzie dotykał szyby zawsze w tym samym miejscu i z taką samą siłą. Jeżeli instalacja działa tylko przy idealnym przyłożeniu palca do jednego punktu, problemem może być zbyt mała elektroda, niekontrolowana szczelina albo zbyt mały margines czułości.

Warto również ustalić, co dokładnie oznacza „działa”. Czy wystarczy wykrycie dłoni z niewielkiej odległości? Czy reakcja ma nastąpić wyłącznie po dotknięciu? Czy pojedyncze fałszywe wyzwolenie raz na kilka godzin jest akceptowalne, czy całkowicie psuje narrację ekspozycji? Inne wymagania będzie miał interaktywny prototyp prezentowany przez kilka godzin, a inne instalacja działająca codziennie przez wiele miesięcy.

Jak zwiększyć szanse na sukces bez zmiany technologii

Jeżeli test pokazuje, że czujnik jest blisko stabilnego działania, nie trzeba od razu zastępować go innym rozwiązaniem. Najpierw warto poprawić elementy, które najczęściej ograniczają margines:

• Dobierz moduł na podstawie parametrów pracy z izolatorem, a nie wyłącznie deklarowanego zasięgu w powietrzu.
• Zwiększ powierzchnię elektrody, jeśli pozwala na to projekt i nie pogorszy to selektywności interakcji.
• Utrzymuj stały, kontrolowany docisk do szyby. Luźny uchwyt może zmieniać działanie przy każdym otwarciu gabloty.
• Ogranicz długość przewodu między elektrodą a układem pomiarowym i prowadź go z dala od przewodów zasilających oświetlenie.
• Oddziel zasilanie czujnika od najbardziej hałaśliwych odbiorników albo przynajmniej sprawdź, czy wspólna masa nie powoduje problemów.
• Zostaw możliwość regulacji czułości i wymiany elektrody. W instalacji wystawienniczej taka elastyczność bywa cenniejsza niż minimalne rozmiary modułu.
• Zaprogramuj histerezę i filtrację dopiero po poprawnym ustawieniu części mechanicznej. Oprogramowanie ma stabilizować działający układ, nie ukrywać jego fizyczne niedostatki.
• Wykonaj próbę z pełnym wyposażeniem gabloty, a nie tylko z szybą położoną na stole.

W projekcie hackathonowym te decyzje często oddzielają działający prototyp od modelu, który pozostaje „do poprawy” po prezentacji. Najwięcej problemów nie wynika z braku zaawansowanego algorytmu, lecz z tego, że elektroda została zamontowana kilka milimetrów za daleko, przewód biegnie obok sterownika LED albo nikt nie sprawdził, czy szyba ma powłokę przewodzącą.

Gdzie przebiega praktyczna granica

Czujnik pojemnościowy za szybą może być bardzo dobrym elementem interaktywnej gabloty. Jest dyskretny, nie wymaga mechanicznego przycisku i pozwala zachować czystą powierzchnię ekspozycji. Nie należy jednak traktować go jak uniwersalnego rozwiązania, które wystarczy przykleić do dowolnej tafli.

Największą szansę na stabilne działanie daje nieprzewodzące szkło o umiarkowanej grubości, dobrze dopasowana elektroda, możliwie mała i kontrolowana szczelina oraz uporządkowane zasilanie. Około 10 mm to użyteczny punkt, przy którym trzeba przejść od ogólnych założeń do testu konkretnej konfiguracji. Szkło laminowane, zespolone albo wyposażone w powłokę nie musi oznaczać końca projektu, ale wymaga sprawdzenia rzeczywistej budowy i wpływu wszystkich warstw na pole.

Jeżeli test w docelowej gablocie pokazuje niestabilność, nie warto walczyć z nią wyłącznie kolejnym zwiększaniem czułości. Czasem lepiej zmienić położenie elektrody, usunąć szczelinę, uporządkować masę albo wybrać inną szybę. Gdy problem wynika z przewodzącej powłoki lub z geometrii całej konstrukcji, rozsądniejsza może być detekcja optyczna, podczerwień albo folia dotykowa.

Sterowanie przez szybę w muzeum działa najlepiej wtedy, gdy fizyka została uwzględniona na początku, a nie dopiero po wykonaniu gabloty. W tym przypadku szybki test próbki jest ważniejszy niż najbardziej obiecująca deklaracja w karcie katalogowej.
