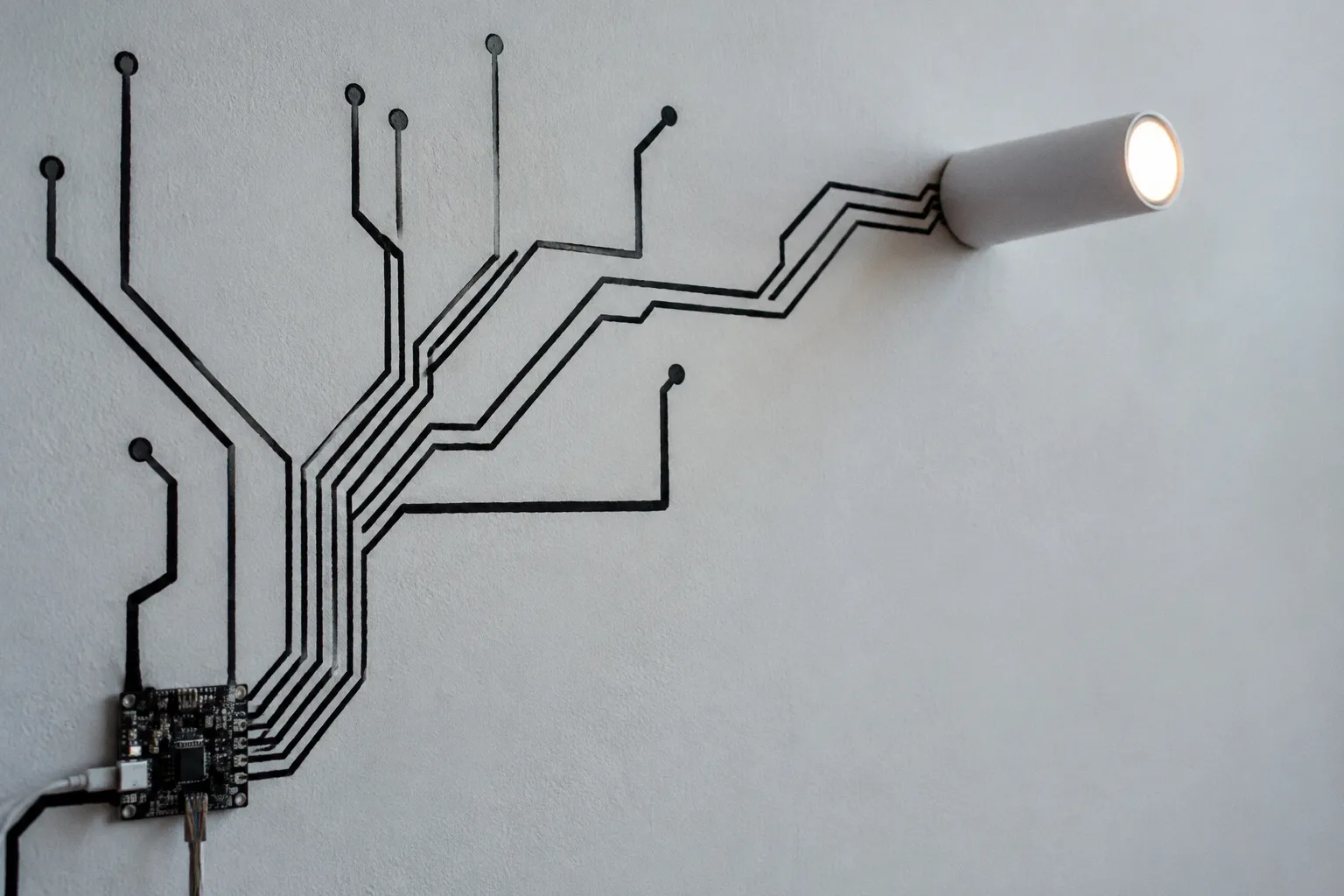

Farba przewodząca w instalacji: droga od projektu do ściany

Wystarczy namalowana ścieżka, elektroda pojemnościowa i układ, który odczyta zmianę pola elektrycznego wywołaną dotknięciem.

To rozwiązanie jest szczególnie ciekawe w sztuce, edukacji i projektach wystawienniczych, ale wymaga myślenia jednocześnie jak malarz, elektronik i konserwator. Sama farba nie tworzy jeszcze interaktywnego muralu. Trzeba zaplanować geometrię ścieżek, przygotować podłoże, dobrać sposób połączenia z elektroniką, ustawić czułość i zabezpieczyć powierzchnię przed wilgocią oraz ścieraniem.

Farba przewodząca nie jest zamiennikiem miedzianego przewodu

Farby przewodzące powstają na bazie cząsteczek materiału przewodzącego. W zależności od preparatu może to być węgiel, grafit, miedź, nikiel albo srebro. Różnice między tymi składnikami mają bezpośrednie znaczenie dla projektu: decydują o oporze ścieżki, jej podatności na uszkodzenia, cenie i sposobie użycia.

W instalacjach artystycznych często wybiera się farby węglowe lub grafitowe, ponieważ można je nakładać jak zwykłą farbę i łatwo wkomponować w obraz. Nie przewodzą jednak tak dobrze jak metalowe przewody. Dla ścieżki grafitowej o długości 10 cm opór może wynosić około 10–100 kΩ, podczas gdy ścieżka miedziana na tym samym odcinku może mieć opór rzędu 10 Ω. To nie oznacza, że farba grafitowa jest bezużyteczna. Czujnik pojemnościowy nie potrzebuje przecież przewodzenia porównywalnego z instalacją zasilającą lampę. Potrzebuje powtarzalnej zmiany parametrów elektrycznych, którą układ potrafi odczytać.

Przykładem preparatu przeznaczonego do takich zastosowań jest Bare Conductive Electric Paint. Przy warstwie o grubości około 50 μm jego rezystancja powierzchniowa wynosi około 55 Ω. W praktyce końcowy opór zależy również od długości i szerokości ścieżki, grubości naniesionej warstwy, rodzaju podłoża oraz jakości połączenia z elektrodą.

To ostatnie bywa pomijane na etapie projektowania. Autor instalacji widzi na ścianie czarną linię, a elektronika widzi układ o określonych parametrach. Dwie wizualnie identyczne ścieżki mogą reagować inaczej, jeśli jedna została położona cieniej, a druga przebiega po bardziej chłonnym fragmencie podłoża.

Jak dobrać rodzaj farby do instalacji

W interaktywnym muralu nie zawsze opłaca się prowadzić całą trasę wyłącznie farbą przewodzącą. Można użyć jej tam, gdzie ścieżka ma być widoczna albo jest częścią kompozycji, a dalsze połączenie poprowadzić z tyłu panelu. W ten sposób część artystyczna pozostaje czytelna, a odcinki techniczne nie muszą konkurować z obrazem.

Farba przewodząca działa najlepiej wtedy, gdy projektuje się ją jako część obrazu, a nie jako ukryty przewód pomalowany na ścianie.

Od pomysłu do układu ścieżek

Najłatwiej zacząć nie od elektroniki, lecz od odpowiedzi na pytanie: czego ma dotknąć odbiorca i co ma się wtedy wydarzyć? Dotknięcie może uruchamiać dźwięk, zmieniać światło, odtwarzać fragment narracji albo przełączać scenę wizualną. Każda funkcja potrzebuje własnego pola dotykowego lub logicznie zaplanowanej grupy pól.

W przypadku prostego muralu można zaprojektować kilka punktów interakcji: kontury postaci, symbole, litery, fragmenty mapy czy namalowane przyciski. Każdy z nich powinien mieć wyraźną granicę wizualną i elektryczną. Jeśli sąsiadujące ścieżki leżą zbyt blisko siebie, układ może rejestrować dotyk nie tam, gdzie oczekuje tego odbiorca.

Warto narysować plan w dwóch warstwach:

1. Warstwa wizualna pokazuje kompozycję, kolory, typografię i miejsca, do których naturalnie zbliży się dłoń.

2. Warstwa techniczna wskazuje elektrody, przebieg ścieżek, miejsca połączeń oraz trasę do mikrokontrolera.

Dzięki temu można wcześniej zauważyć konflikt między estetyką a elektroniką. Ścieżka prowadząca do punktu dotykowego może przecinać inny element albo przebiegać przez miejsce, które widz będzie przypadkowo dotykał. Wtedy lepiej zmienić kompozycję niż później walczyć z fałszywymi wyzwoleniami.

Punkty dotyku a większe powierzchnie

Czujnik pojemnościowy reaguje na zmianę wywołaną obecnością ludzkiego ciała. Nie działa więc tak samo jak mechaniczny przycisk. Użytkownik nie musi naciskać z określoną siłą, ale jego dłoń powinna znaleźć się w zasięgu zaprojektowanego pola. Na reakcję wpływają między innymi:

• wielkość malowanej elektrody;
• długość i opór ścieżki doprowadzającej;
• odległość od innych elektrod;
• rodzaj ściany lub panelu;
• obecność wilgoci i metalowych elementów;
• sposób uziemienia oraz warunki w pomieszczeniu;
• grubość warstwy farby i jakość jej zabezpieczenia.

Nie ma jednej bezpiecznej długości ścieżki, którą można bez zmian zastosować na każdej ścianie. Dokładny zakres zależy od podłoża i konkretnego układu, dlatego przed wykonaniem finalnej pracy trzeba zbudować próbkę. Kilka godzin poświęconych na test może oszczędzić przemalowywania dużego panelu.

Próbka nie musi być skomplikowana. Wystarczy fragment materiału odpowiadający planowanej ścianie, jedna elektroda, ścieżka o zbliżonej długości oraz docelowy mikrokontroler. Należy sprawdzić nie tylko reakcję na dotyk, lecz także zachowanie układu, gdy nikt nie dotyka powierzchni. Jeśli sensor samoczynnie się wyzwala, problem może wynikać z geometrii, podłoża albo ustawień progów, a nie z wadliwej farby.

Przygotowanie ściany: podłoże decyduje o powtarzalności

Farba przewodząca może być nakładana na papier, drewno, płótno, karton, panele i inne powierzchnie, ale każde podłoże zachowuje się inaczej. Materiały chłonne wciągają wodną bazę preparatu, przez co ścieżka może wyjść nierówna, zbyt cienka albo mieć zmienny opór na różnych odcinkach.

Na drewnianych i płóciennych panelach zaleca się zastosowanie podkładu, na przykład gesso lub farby gruntującej. Gruntowanie ogranicza chłonność i daje bardziej przewidywalną powierzchnię. Jest też sposobem na oddzielenie warstwy malarskiej od podłoża, które mogłoby pracować, pylić albo nierównomiernie przyjmować kolejne powłoki.

Przed malowaniem trzeba usunąć kurz, luźne fragmenty starej farby i tłuste zabrudzenia. Ściana powinna być sucha i możliwie gładka. Jeśli projekt zakłada dotyk w wielu miejscach, nierówności będą nie tylko problemem wizualnym. Mogą także zmieniać grubość ścieżki i utrudniać uzyskanie podobnej czułości poszczególnych pól.

Aplikacja ścieżek

Farba przewodząca może być nakładana pędzlem, wałkiem albo innym narzędziem dopasowanym do podłoża i oczekiwanej formy. W pracy artystycznej najważniejsza jest kontrola szerokości oraz ciągłość ścieżki. Przerwa, mikropęknięcie lub bardzo cienki fragment mogą nie być widoczne z odległości kilku metrów, ale dla układu będą realną zmianą połączenia.

Wodne preparaty tego typu schną w temperaturze pokojowej w około 10–15 minut. To czas orientacyjny dla wyschnięcia powierzchni, a nie automatyczna gwarancja pełnej gotowości do dalszych prac. Przy grubszej warstwie, niskiej temperaturze albo słabej wentylacji warto dać powłoce więcej czasu.

Nakładanie kilku cienkich warstw bywa rozsądniejsze niż położenie jednej bardzo grubej. Każda kolejna warstwa powinna jednak zostać naniesiona dopiero wtedy, gdy poprzednia jest sucha. Zbyt szybkie poprawki mogą rozmazać krawędzie i stworzyć obszary o niejednorodnej strukturze.

Praktyczna kolejność może wyglądać następująco:

1. Przygotuj i odtłuść podłoże, a w przypadku powierzchni chłonnej zastosuj grunt.

2. Przenieś na ścianę zarys punktów dotyku oraz trasę ścieżek.

3. Nanieś farbę przewodzącą zgodnie z projektem, utrzymując możliwie stałą szerokość.

4. Odczekaj do wyschnięcia i sprawdź ciągłość połączenia.

5. Podłącz elektronikę tymczasowo, jeszcze przed ostatecznym lakierowaniem.

6. Przetestuj reakcję na dotyk w różnych miejscach i przy różnym sposobie kontaktu.

7. Dopiero po zakończeniu testów zabezpiecz gotową ścieżkę.

Połączenie z elektroniką nie musi oznaczać klasycznego lutowania bezpośrednio do pomalowanej powierzchni. W zależności od projektu można wykorzystać taśmę miedzianą, element kontaktowy albo tak zwane lutowanie na zimno z użyciem samej farby. Wybór zależy od tego, czy połączenie ma być widoczne, jak często instalacja będzie przenoszona i jak łatwo trzeba będzie ją serwisować.

Touch Board, Arduino i logika interakcji

Najprostszym sposobem wejścia w świat interaktywnych instalacji jest połączenie farby przewodzącej z płytką, która potrafi odczytywać dotyk pojemnościowy. Bare Conductive Touch Board, oparta na mikrokontrolerze zgodnym z Arduino, ma 12 elektrod pojemnościowych wykorzystujących układ MPR121. Oferuje także wbudowany odtwarzacz MP3 i syntezator MIDI oparty na układzie VS1053.

Taki zestaw pozwala zbudować instalację, w której każde pole na ścianie uruchamia inny dźwięk lub komunikat. Nie trzeba projektować od podstaw całego toru pomiarowego. Płytka odczytuje sygnał, a program przypisuje mu określone działanie.

Przykładowo:

• dotknięcie namalowanego symbolu może uruchomić nagranie;
• kilka pól może tworzyć prostą sekwencję dźwiękową;
• jeden punkt może włączać światło, a kolejny zmieniać jego tryb;
• dotknięcie elementów obrazu może sterować komunikatami MIDI;
• pola mogą reagować inaczej zależnie od tego, czy użytkownik dotyka ich krótko, czy przytrzymuje dłoń.

W większej instalacji warto od początku prowadzić dokumentację połączeń. Każda elektroda powinna mieć oznaczenie odpowiadające punktowi na ścianie i funkcji w programie. Przy dwunastu polach pomyłka jest jeszcze łatwa do znalezienia. Przy rozbudowanym muralu bez opisów szybko pojawia się problem: wiadomo, że nie działa pole, ale nie wiadomo, czy przyczyną jest ścieżka, przewód, próg czułości czy błąd w przypisaniu zdarzenia.

Nie należy też zakładać, że zadziała każda efektowna forma. Bardzo cienkie linie, długie ozdobniki i ścieżki biegnące tuż przy sobie mogą wyglądać świetnie, ale elektrycznie będą trudniejsze do opanowania. W instalacji publicznej liczy się nie tylko pierwsze poprawne uruchomienie. Liczy się także to, czy układ będzie działał po setkach dotknięć, zmianach temperatury i codziennym czyszczeniu.

Najpierw testuje się zachowanie powierzchni, dopiero później jej wygląd końcowy. Lakier potrafi zabezpieczyć ścieżkę, ale nie naprawi źle zaprojektowanego czujnika.

Zabezpieczenie przed wilgocią i ścieraniem

Wodna farba przewodząca nie powinna pozostać bez ochrony w miejscu narażonym na wilgoć, dotykanie i ścieranie. Po wyschnięciu można ją usunąć wodą z mydłem, co jest wygodne przy pracy nad prototypem, ale w gotowej instalacji staje się słabym punktem.

Do zabezpieczenia stosuje się farbę akrylową albo lakier w sprayu. Warstwa ochronna powinna być nanoszona dopiero po sprawdzeniu działania całego układu. To nie jest wyłącznie kwestia wygody. Lakier może zmienić warunki, w których działa czujnik pojemnościowy, a zbyt gruba lub nierówna warstwa może wpłynąć na czułość dotyku.

Przed pokryciem finalnej pracy warto wykonać próbę na fragmencie tej samej powierzchni. Sprawdzenie powinno obejmować:

• reakcję pola przed zabezpieczeniem;
• działanie po jednej cienkiej warstwie ochronnej;
• stabilność po całkowitym wyschnięciu lakieru;
• łatwość rozpoznania dotyku przez różne osoby;
• zachowanie sąsiednich pól, gdy dotykane jest tylko jedno z nich.

Ochrona nie powinna być traktowana jak bezwarunkowa izolacja. Lakier zabezpiecza przed wilgocią i ścieraniem, ale nie czyni instalacji odpornej na każde warunki. Jeśli mural ma trafić do przestrzeni wejściowej, galerii edukacyjnej albo miejsca, w którym publiczność będzie dotykać go przez cały dzień, trzeba przewidzieć możliwość czyszczenia, naprawy i wymiany elementów.

W przypadku paneli przenośnych dobrze jest wyprowadzić połączenia tak, aby można było odłączyć elektronikę bez niszczenia malowanej powierzchni. Warto również zostawić dostęp do płytki i zasilania. Ukrycie wszystkich komponentów za szczelną osłoną może wyglądać estetycznie, ale utrudni aktualizację programu i diagnozę usterek.

Czułość czujnika: dlaczego próg nie jest stały

Czujnik pojemnościowy nie działa na zasadzie prostego wyboru: dotyk albo brak dotyku. Układ obserwuje zmianę sygnału i porównuje ją z ustawionym progiem. Jeśli próg jest zbyt niski, instalacja może reagować na zakłócenia, wilgoć albo zbliżenie dłoni do sąsiedniego pola. Jeśli jest zbyt wysoki, użytkownik będzie musiał mocno dociskać palec albo dotykać dokładnie środka elektrody.

W programie Arduino można dostosować parametry setTouchThreshold oraz setReleaseThreshold. Pierwszy określa poziom, przy którym układ uznaje, że nastąpił dotyk. Drugi pomaga rozpoznać moment zwolnienia pola. Rozdzielenie tych wartości ogranicza przypadkowe wielokrotne wyzwalanie wtedy, gdy palec pozostaje przez chwilę na powierzchni.

Strojenie najlepiej wykonywać na gotowej instalacji, a nie na stole. Ściana, panel, lakier, przewody, obudowa i sposób montażu razem tworzą środowisko pracy czujnika. Zmiana jednego elementu może wpłynąć na pozostałe.

Prosta procedura strojenia

1. Uruchom instalację bez dotykania pól i obserwuj, czy któryś kanał nie wyzwala się samoczynnie.

2. Dotykaj każdego pola osobno, używając podobnego ruchu, który będzie naturalny dla odbiorcy.

3. Sprawdź reakcję na lekki dotyk, dłuższe przytrzymanie i dotknięcie krawędzi.

4. Zobacz, czy sąsiednie pola pozostają nieaktywne.

5. Zmieniaj próg dotyku małymi krokami, zamiast od razu ustawiać skrajne wartości.

6. Ustaw próg zwolnienia tak, aby pojedyncze przytrzymanie nie generowało serii zdarzeń.

7. Powtórz test po zabezpieczeniu farby i po zamontowaniu instalacji w docelowym miejscu.

Nie ma sensu stroić układu wyłącznie pod jedną osobę. Dłoń dziecka, dorosłego i osoby dotykającej przez rękaw mogą wywołać różne zmiany. Jeśli instalacja ma charakter edukacyjny lub publiczny, lepiej zostawić rozsądny margines czułości niż projektować reakcję wymagającą precyzji typowej dla stanowiska laboratoryjnego.

Problemy z czułością nie zawsze rozwiązuje się kodem. Gdy dwa pola są zbyt blisko, warto najpierw poprawić ich geometrię. Gdy ścieżka jest bardzo długa i ma duży opór, można skrócić trasę albo poprowadzić część połączenia inną metodą. Gdy podłoże mocno chłonie farbę, rozwiązaniem będzie gruntowanie lub ponowne naniesienie warstwy.

Jak zaplanować realizację bez kosztownego cofania się

Interaktywny mural łączy kilka etapów, które powinny następować w określonej kolejności. Najwięcej problemów powstaje wtedy, gdy autor zaczyna od finalnego malowania, a elektronikę próbuje dopasować dopiero po zakończeniu pracy.

Rozsądny przebieg wygląda tak:

• Najpierw funkcja. Zapisz, co ma robić każde pole i jakie zdarzenie powinno wywoływać.
• Potem makieta. Przygotuj mały fragment kompozycji z rzeczywistą farbą, podłożem i jednym czujnikiem.
• Następnie układ techniczny. Sprawdź połączenia, reakcję na dotyk i działanie programu.
• Dopiero później pełna powierzchnia. Przenieś sprawdzoną geometrię na ścianę lub panel.
• Na końcu ochrona i montaż. Zabezpiecz ścieżki, zamontuj elektronikę i ponownie ustaw progi.

Warto przewidzieć także scenariusz awaryjny. Co dzieje się, gdy zasilanie zostanie odłączone? Czy po ponownym uruchomieniu instalacja wraca do poprawnego stanu? Czy odbiorca otrzymuje jakąś informację, jeśli dotyk nie został rozpoznany? Wystawa nie jest miejscem na komunikaty techniczne, ale projektant powinien wiedzieć, jak szybko zidentyfikować problem.

Duże znaczenie ma również sposób prowadzenia odbiorcy. Jeśli punkty dotyku nie są oznaczone, część osób może w ogóle nie zrozumieć, że obraz reaguje. Jeśli oznaczenia są zbyt dosłowne, interakcja może stracić element odkrywania. Rozwiązaniem może być powtarzalny język wizualny: zmiana faktury, kontrastowy kontur, symbol dłoni albo delikatne światło wskazujące aktywny obszar.

Co najczęściej psuje efekt

Pierwszym błędem jest traktowanie farby przewodzącej jak zwykłego pigmentu. Można nią malować, ale jej warstwa ma funkcję elektryczną. Przerwana linia, nierówne krycie lub przypadkowe połączenie z innym elementem zmieniają działanie całej instalacji.

Drugim problemem jest brak prób na docelowym podłożu. Papierowy szkic może zachowywać się poprawnie, a drewniany panel lub otynkowana ściana już nie. Różnica wynika z chłonności, struktury i otoczenia materiału.

Trzeci błąd to lakierowanie przed testami. Zabezpieczenie jest potrzebne, lecz powinno być jednym z ostatnich etapów. Inaczej trudniej ustalić, czy problem powstał w farbie, elektronice, programie czy warstwie ochronnej.

Czwarty problem dotyczy zbyt ambitnej liczby funkcji. Każdy punkt dotykowy to nie tylko kolejna linia na obrazie. To również osobny kanał, przypisanie w programie, test czułości i potencjalny element serwisowy. Lepiej przygotować kilka działających interakcji niż kilkanaście, które reagują przypadkowo.

Piąty błąd to pomijanie warunków użytkowania. Instalacja działająca w pracowni może zachowywać się inaczej w sali wystawowej, gdzie pojawiają się tłumy, zmienne oświetlenie, inne źródła zasilania i częsty kontakt z powierzchnią. Dlatego test końcowy powinien odbywać się po montażu, w miejscu, w którym praca będzie faktycznie używana.

Farba przewodząca jako materiał artystyczny

Najciekawsze projekty nie ukrywają całkowicie technologii. Przewodząca ścieżka może stać się konturem, siecią połączeń, mapą, typografią albo elementem scenografii. Jej techniczna funkcja zostaje wtedy wpisana w język dzieła.

Można też potraktować ścianę jak instrument. Poszczególne pola uruchamiają dźwięki, a ich układ sugeruje kolejność poznawania pracy. W innej realizacji dotyk może odsłaniać warstwy opowieści: osobne punkty prowadzą do głosu, muzyki lub krótkiego komunikatu. Touch Board z 12 elektrodami pojemnościowymi daje w tym zakresie wygodną bazę do budowania wielopunktowej interakcji.

Nie warto jednak podporządkowywać obrazu ograniczeniom płytki za wszelką cenę. Jeśli kompozycja wymaga większej liczby pól, można podzielić instalację na moduły albo użyć dodatkowych układów. Najważniejsza jest czytelna relacja między gestem a reakcją. Odbiorca powinien rozumieć, że jego dotyk coś zmienił, nawet jeśli nie zna technicznego mechanizmu działania.

Farba przewodząca jest interesująca właśnie dlatego, że skraca dystans między powierzchnią a elektroniką. Nie trzeba wybierać między obrazem a interfejsem. Można zaprojektować jedno jako drugie: linię, która jednocześnie prowadzi wzrok i sygnał, punkt, który jest fragmentem ilustracji i elektrodą, albo napis, który po dotknięciu zaczyna mówić.

Na zakończenie

Droga od projektu do interaktywnej ściany nie zaczyna się od zakupu farby. Zaczyna się od zaplanowania gestu odbiorcy, funkcji każdego pola i warunków, w których instalacja będzie działać. Dopiero potem przychodzą dobór preparatu, gruntowanie, malowanie, podłączenie elektroniki, strojenie czułości i zabezpieczenie powierzchni.

Farba przewodząca w instalacji interaktywnej daje dużą swobodę, ale nie znosi kontroli technicznej. Trzeba pamiętać o wyższym oporze niż w przypadku metalowych przewodów, o wpływie podłoża, o konieczności ochrony przed wilgocią i o tym, że parametry czujnika ustawia się dla konkretnej realizacji. Gdy te warunki zostaną uwzględnione, interaktywna ściana z farbą przewodzącą może być czymś więcej niż ciekawostką technologiczną. Staje się pełnoprawnym medium artystycznym, w którym odbiorca nie tylko ogląda dzieło, ale uruchamia je własnym gestem.
