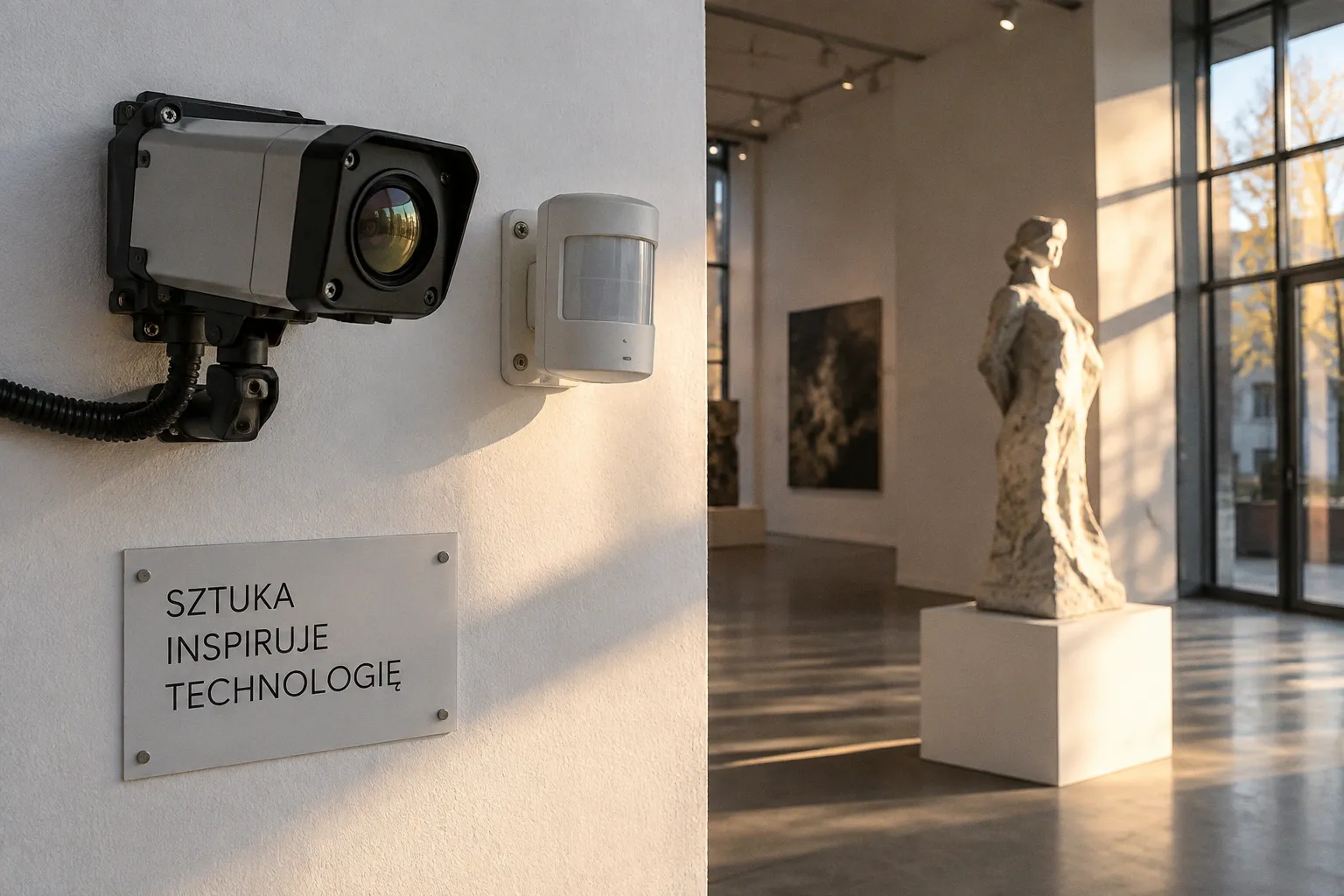

Kamera termowizyjna czy czujnik ruchu: co wybrać do instalacji?

Od tego, jak system wykryje widza, zależy rytm pracy dzieła: czy światło zapali się po wejściu do strefy, czy reagować będzie tylko na konkretną osobę, czy instalacja rozpozna kilka postaci naraz i czy zachowa się przewidywalnie w ciemnej galerii.

Dlatego pytanie „kamera termowizyjna czy czujnik ruchu w instalacji?” nie ma jednej odpowiedzi. Czujnik PIR może być najlepszym rozwiązaniem do prostego wyzwalania sceny. Kamera termowizyjna daje natomiast obraz rozkładu temperatur i otwiera drogę do bardziej zaawansowanej analityki. Różnica nie sprowadza się więc do ceny urządzenia, lecz do tego, jakiej informacji potrzebuje instalacja.

Dwie różne metody detekcji

Czujnik ruchu PIR reaguje na zmianę promieniowania podczerwonego w określonym obszarze. W praktyce nie tworzy obrazu pomieszczenia ani mapy temperatur. Działa strefowo i progowo: wykrywa zmianę, a następnie uruchamia przypisaną akcję — światło, dźwięk, projekcję albo ruch mechanizmu.

To wystarcza w wielu instalacjach. Jeśli zadaniem sensora jest odpowiedź na pytanie: „czy ktoś wszedł do tej strefy?”, prosty czujnik może być rozwiązaniem bardziej racjonalnym niż kamera. Układ jest łatwy do zaprogramowania, zużywa niewiele energii i nie wymaga przetwarzania pełnego obrazu.

Kamera termowizyjna działa inaczej. Rejestruje promieniowanie podczerwone emitowane przez obiekty o temperaturze wyższej od zera bezwzględnego, czyli powyżej -273,15°C. Matryca mikrobolometryczna zamienia to promieniowanie na sygnał elektryczny, a system tworzy cyfrowy obraz rozkładu temperatur.

W instalacji artystycznej oznacza to dostęp do znacznie większej ilości danych. Można analizować nie tylko sam fakt ruchu, ale również położenie obiektu w kadrze, jego wielkość, różnice temperatur i zmiany zachodzące w czasie. Kamera nie musi jednak automatycznie oznaczać lepszego efektu. Jeśli instalacja potrzebuje wyłącznie impulsu „wejście–reakcja”, dodatkowa informacja może być po prostu niepotrzebnym obciążeniem.

Co naprawdę dostajesz z obu urządzeń?

Czujnik PIR mówi przede wszystkim, że w jego strefie coś się zmieniło. Kamera termowizyjna pokazuje, gdzie ta zmiana zachodzi i jaki ma charakter termiczny.

Kiedy czujnik PIR wystarczy

Wybór sensora do interakcji z widzem warto zacząć od scenariusza, nie od specyfikacji urządzenia. Jeżeli widz ma wejść do określonej strefy i uruchomić jedną zaprogramowaną reakcję, czujnik PIR często będzie najprostszą drogą do celu.

Przykładowo: instalacja rozświetla obiekt, gdy ktoś zbliży się do niego na kilka metrów. Nie trzeba rozpoznawać sylwetki, mierzyć jej temperatury ani śledzić kierunku ruchu. Wystarczy wiarygodne wykrycie zmiany w polu detekcji. Rozbudowana kamera termowizyjna nie poprawi wtedy samego pomysłu artystycznego. Może natomiast zwiększyć liczbę punktów awarii i wymagać dodatkowego oprogramowania.

Czujnik PIR dobrze pasuje do projektów, w których:

• reakcja ma być binarna: obecność albo brak obecności;
• widz porusza się w jednej, jasno wyznaczonej strefie;
• instalacja nie musi rozróżniać kilku osób;
• wystarczy uruchomienie dźwięku, światła, projekcji lub napędu;
• system ma działać długo bez skomplikowanej obsługi;
• twórca chce ograniczyć ilość przetwarzanych danych.

Ważna jest jednak geometria przestrzeni. PIR nie „widzi” pomieszczenia w taki sam sposób jak kamera. Ma określony obszar detekcji, zależny od konstrukcji urządzenia i sposobu montażu. Wąskie przejście, kurtyna wejściowa albo pojedynczy punkt zatrzymania widza sprzyjają takiemu rozwiązaniu. Otwarta sala z kilkoma ścieżkami ruchu może już wymagać wielu sensorów albo innej metody analizy.

Ciemna galeria nie jest problemem samym w sobie

Detekcja obecności w ciemnej galerii często kieruje uwagę projektanta w stronę termowizji. To zrozumiałe, ale trzeba rozdzielić dwie kwestie. Czujnik PIR nie korzysta z obrazu widzialnego, więc brak oświetlenia nie eliminuje jego działania. Jeżeli człowiek przechodzi przez jego strefę detekcji, sensor może zareagować również w całkowitej ciemności.

Problem pojawia się wtedy, gdy sama obecność nie wystarcza. Jeśli instalacja ma wiedzieć, czy widz stoi po lewej stronie, czy po prawej, czy zbliża się do konkretnego elementu, albo czy w pomieszczeniu znajduje się kilka osób, pojedynczy PIR szybko osiągnie swoje granice.

Można oczywiście zastosować kilka czujników i podzielić przestrzeń na sektory. Taki układ bywa skuteczny, ale każde pole detekcji jest osobnym uproszczeniem sceny. Przy większej liczbie stref rośnie ryzyko nakładania się reakcji, nieoczekiwanych wyzwaleń i trudniejszej kalibracji.

Kamera termowizyjna w sztuce interaktywnej

Kamera termowizyjna daje instalacji obraz, ale nie taki, jaki znamy z klasycznej kamery. W standardowych urządzeniach pracujących w paśmie 8–14 µm obraz powstaje na podstawie promieniowania cieplnego. Nie pokazuje koloru ubrania, faktury ściany ani detali scenografii w zwykłym sensie.

To właśnie ograniczenie może stać się atutem artystycznym. System nie musi rozpoznawać twarzy ani korzystać z obrazu widzialnego. Może reagować na obecność ciała jako źródła ciepła, na różnicę między dłonią a chłodnym tłem albo na ślad termiczny pozostawiony na powierzchni. W tym zastosowaniu kamera nie jest wyłącznie urządzeniem pomiarowym. Staje się warstwą interpretacyjną dzieła.

Przy wyborze modelu znaczenie ma przede wszystkim czułość termiczna NETD. Parametr podawany w milikelwinach opisuje najmniejszą różnicę temperatur, którą detektor może zarejestrować. NETD na poziomie 50 mK oznacza zdolność wychwycenia różnicy przekraczającej 0,05°C. Wartości poniżej 20 mK do 50 mK obejmują zakres spotykany w kamerach o różnej czułości.

Nie oznacza to jednak, że najniższy NETD automatycznie zapewni najlepszą instalację. W praktyce liczą się również:

• rozdzielczość matrycy i wielkość analizowanego kadru;
• częstotliwość odświeżania obrazu;
• odległość między kamerą a widzem;
• kontrast termiczny osoby i tła;
• sposób montażu oraz kąt obserwacji;
• opóźnienie między detekcją a reakcją instalacji;
• możliwości oprogramowania analizującego obraz.

Częstotliwość odświeżania może wynosić 9 Hz, 30 Hz albo 50 Hz i więcej. Do prostego wykrycia wejścia 9 Hz może wystarczyć. Przy płynnym śledzeniu ruchu, gestach dłoni albo interakcji zależnej od szybkiej zmiany pozycji wyższa częstotliwość będzie bardziej użyteczna. Sama liczba klatek nie rozwiązuje jednak problemu, jeśli obraz ma niską rozdzielczość albo scena nie daje wyraźnego kontrastu cieplnego.

Precyzyjne śledzenie osób a warunki galerii

Precyzyjne śledzenie osób w instalacji wymaga odpowiedzi na kilka pytań: ile osób może znajdować się w przestrzeni, czy mogą się zasłaniać, jak szybko się poruszają i czy reakcja ma zależeć od ich konkretnej pozycji.

PIR wykrywa zmianę w strefie, ale nie dostarcza pełnego obrazu sytuacji. Dwa ciała znajdujące się w jednym polu mogą zostać potraktowane jako jedna zmiana. Osoba stojąca nieruchomo może po czasie przestać generować sygnał ruchu, choć nadal pozostaje w przestrzeni. W instalacji, która reaguje tylko na przekroczenie progu, nie musi to być wada. W dziele opartym na ciągłej obecności — już tak.

Kamera termowizyjna może analizować położenie obiektów w obrazie i dostarczać danych do bardziej złożonego sterowania. Nadal nie jest to rozwiązanie bezwarunkowe. Jeśli kilka osób znajduje się blisko siebie, ich sylwetki mogą się łączyć. Oprogramowanie musi też odróżnić widza od innych źródeł ciepła: urządzeń, reflektorów, nagrzanych elementów scenografii czy instalacji technicznych.

Warto zatem projektować reakcję na podstawie danych, które system faktycznie potrafi uzyskać. Gdy dzieło ma reagować na samą obecność, nie ma powodu udawać, że kamera rozpoznaje dokładny zamiar widza. Gdy potrzebna jest informacja o pozycji, kierunku ruchu albo liczbie obiektów, kamera daje znacznie większe możliwości, ale wymaga testów w docelowej przestrzeni.

Obraz termiczny nie przenika przez ściany ani szyby

Jednym z najczęstszych błędnych założeń jest traktowanie termowizji jak technologii widzenia przez przeszkody. Standardowa kamera termowizyjna pracująca w paśmie 8–14 µm nie pozwala obserwować obiektów znajdujących się bezpośrednio za zwykłą szybą ani za ścianą.

Szkło nie zachowuje się jak przezroczyste okno dla tego zakresu promieniowania. Z tego samego powodu soczewki kamer termowizyjnych nie są wykonywane ze standardowego szkła. Stosuje się materiały przepuszczające odpowiednie promieniowanie podczerwone, między innymi krzem lub german.

Dla twórcy instalacji ma to bardzo konkretne konsekwencje. Kamera ustawiona za szybą może rejestrować przede wszystkim szybę, jej odbicia i temperaturę powierzchni, a nie wiarygodny obraz osoby znajdującej się po drugiej stronie. Jeżeli projekt wymaga ukrycia urządzenia za panelem, trzeba sprawdzić właściwości materiału, a nie zakładać, że każda osłona będzie neutralna.

Mgła, para i scenografia

Warunki atmosferyczne oraz elementy scenografii mogą ograniczyć skuteczność obu rozwiązań, ale wpływają na nie w różny sposób. Dla kamery termowizyjnej szczególne znaczenie ma tłumienie promieniowania podczerwonego przez mgłę i opady. W lekkiej lub średniej mgle tłumienie może wynosić około 10 dB/km, a przy gęstej mgle sięgać znacznie wyższych wartości, nawet około 80 dB/km. W przestrzeni galerii odległości są zwykle krótsze, ale przy silnym zadymieniu albo intensywnym efekcie scenicznym spadek kontrastu nadal może być wyraźny.

Jeśli instalacja wykorzystuje mgłę jako element artystyczny, test kamery należy przeprowadzić w warunkach pracy, a nie w pustej sali. Obraz może stać się mniej kontrastowy, a detekcja odległych obiektów mniej stabilna. Dotyczy to szczególnie sytuacji, w której kamera ma śledzić osobę przez większą część pomieszczenia.

Czujnik PIR nie tworzy obrazu, więc nie ma tego samego problemu z kontrastem całej sceny. Może jednak reagować na niepożądane zmiany temperatury, ruch ciepłego powietrza lub elementy instalacji znajdujące się w jego polu. Ostateczna skuteczność zależy od konkretnego układu, a nie od samej nazwy technologii.

Przed wyborem urządzenia warto rozpisać przestrzeń na kilka warstw:

1. Strefa widza — miejsce, w którym odbiorca ma zostać wykryty.

2. Strefa scenografii — obiekty, które mogą zasłaniać sylwetkę albo emitować ciepło.

3. Strefa reakcji — obszar, w którym system ma uruchomić konkretną akcję.

4. Strefa zakłóceń — reflektory, grzejniki, urządzenia, para, mgła i ruchome elementy.

5. Strefa serwisowa — dostęp do urządzenia, przewodów i punktu zasilania.

Taki podział jest bardziej przydatny niż wybór na podstawie samego zasięgu podanego w karcie katalogowej. W instalacji artystycznej deklarowany zasięg nie mówi jeszcze, czy system zadziała poprawnie przy konkretnej scenografii i sposobie poruszania się publiczności.

Najdroższy sensor nie naprawi źle zaprojektowanej strefy detekcji. Najpierw trzeba zdecydować, jaką informację dzieło ma otrzymać od widza.

Analiza termiczna w czasie rzeczywistym

Kamera termowizyjna w elektroinstalacjach jest wykorzystywana do bezkontaktowej diagnostyki przegrzewających się elementów, między innymi połączeń w rozdzielnicach. Tę samą właściwość można wykorzystać w instalacji artystycznej, jeśli temperatura jest częścią logiki dzieła albo systemu nadzorującego.

Kamera może obserwować zmianę temperatury elementu, reagować na pojawienie się ciepłej dłoni albo wykrywać różnicę między obiektem dotkniętym przez widza a jego otoczeniem. W przeciwieństwie do PIR nie ogranicza się do sygnału obecności. Dostarcza danych, które można połączyć z ruchem, czasem i położeniem w kadrze.

Trzeba jednak rozdzielić dwa zastosowania:

• detekcję interakcji — system reaguje na obecność lub zmianę w obrazie;
• pomiar temperatury — system ma dostarczać wiarygodnych wartości i porównywać je w czasie.

To drugie zadanie wymaga większej dyscypliny projektowej. Na odczyt wpływają właściwości powierzchni, odległość, kąt obserwacji i warunki otoczenia. Obraz termiczny może wyglądać efektownie, ale efekt wizualny nie jest tym samym co precyzyjny pomiar. Jeśli instalacja ma komunikować odbiorcy konkretną wartość temperatury, trzeba zaprojektować cały tor pomiarowy, a nie tylko kupić kamerę.

W przypadku interakcji często wystarczy analiza względna: czy dany obszar jest cieplejszy od tła, czy pojawiła się zmiana, czy obiekt przemieścił się między kolejnymi klatkami. To prostsze i zwykle bardziej odporne niż budowanie dzieła wokół bezwzględnej wartości temperatury.

Koszty i obsługa w długofalowym projekcie

Nie ma wiarygodnej jednej odpowiedzi na pytanie, czy kamera termowizyjna jest bardziej opłacalna od czujnika PIR. Różnica zależy od modelu, liczby urządzeń, wymagań oprogramowania, sposobu integracji i czasu działania instalacji. Dokładne roczne koszty serwisowania dla konkretnego obiektu trzeba policzyć osobno.

Czujnik PIR zwykle oznacza prostszy tor sygnału. Może sterować wejściem cyfrowym, przekaźnikiem albo kontrolerem instalacji. Przy kilku strefach rośnie liczba urządzeń i przewodów, ale sama logika pozostaje stosunkowo przejrzysta.

Kamera termowizyjna wymaga nie tylko montażu. Trzeba zapewnić jej właściwe zasilanie, transmisję danych, przetwarzanie obrazu i oprogramowanie. W zależności od projektu potrzebny będzie komputer, kontroler albo system, który odbierze strumień i zamieni analizę na zdarzenia sterujące. Dochodzi też kalibracja po zmianie scenografii i sprawdzanie, czy warunki w sali nie przesunęły granic detekcji.

W projekcie prezentowanym przez wiele tygodni znaczenie ma również serwis. Kamera powinna być dostępna do czyszczenia i ponownego ustawienia. Czujnik PIR także wymaga kontroli, ale jego diagnostyka jest z reguły prostsza: można sprawdzić, czy reaguje w danej strefie i czy wyzwala właściwą akcję.

Najrozsądniejszy wybór można uporządkować według scenariusza:

• Jedna strefa i jedna reakcja — zacznij od czujnika PIR.
• Kilka stref, ale bez potrzeby analizy obrazu — rozważ zestaw czujników PIR i starannie zaprojektowaną geometrię.
• Ruch zależny od pozycji widza — kamera termowizyjna będzie bardziej elastyczna.
• Interakcja w całkowitej ciemności z rozróżnieniem sylwetek — termowizja może dać przewagę.
• Reakcja na różnice temperatur lub ciepło dotyku — potrzebna będzie kamera termowizyjna.
• Mgła, para i zmienne warunki sceniczne — wykonaj test w pełnej scenografii przed ostatecznym wyborem.
• Długi czas działania przy ograniczonym serwisie — prostszy PIR może być bezpieczniejszy organizacyjnie.

Co wybrać do konkretnej instalacji?

Czujnik ruchu PIR jest właściwym wyborem, gdy instalacja ma reagować na wejście widza do określonego obszaru, a projekt nie wymaga śledzenia sylwetki ani analizy temperatury. Jego zaletą nie jest tylko prostota. W wielu dziełach prostota oznacza mniejszą liczbę nieprzewidywalnych reakcji i łatwiejszą obsługę podczas wystawy.

Kamera termowizyjna ma sens wtedy, gdy informacja o obecności to za mało. Jeżeli instalacja ma analizować położenie osoby, kilka obiektów jednocześnie, różnice termiczne albo ruch w ciemnej przestrzeni, matryca mikrobolometryczna dostarczy danych niedostępnych dla zwykłego PIR.

Nie warto jednak traktować termowizji jako uniwersalnego zamiennika czujnika ruchu. Nie widzi przez standardowe szyby ani ściany, a mgła i opady mogą osłabiać sygnał. Wymaga również większej uwagi przy integracji. Z drugiej strony klasyczny PIR nie zapewni dokładnego profilu temperatury ani obrazu potrzebnego do precyzyjnego śledzenia osób.

W praktyce najlepsze instalacje często nie zaczynają się od pytania, które urządzenie jest bardziej zaawansowane. Zaczynają się od określenia minimalnej informacji potrzebnej do uruchomienia dzieła. Jeśli wystarczy sygnał obecności, wybierz prostszy sensor. Jeśli dzieło potrzebuje obrazu termicznego, położenia i zmian w czasie, kamera termowizyjna uzasadnia swoją złożoność.

Ostateczny wybór powinien wynikać z logiki interakcji, geometrii galerii i warunków, w których instalacja naprawdę będzie działać. Nie z samego faktu, że termowizja brzmi bardziej innowacyjnie. W sztuce technologicznej dobry sensor to nie ten, który zbiera najwięcej danych, lecz ten, który dostarcza dokładnie tych danych, jakich potrzebuje dzieło.
