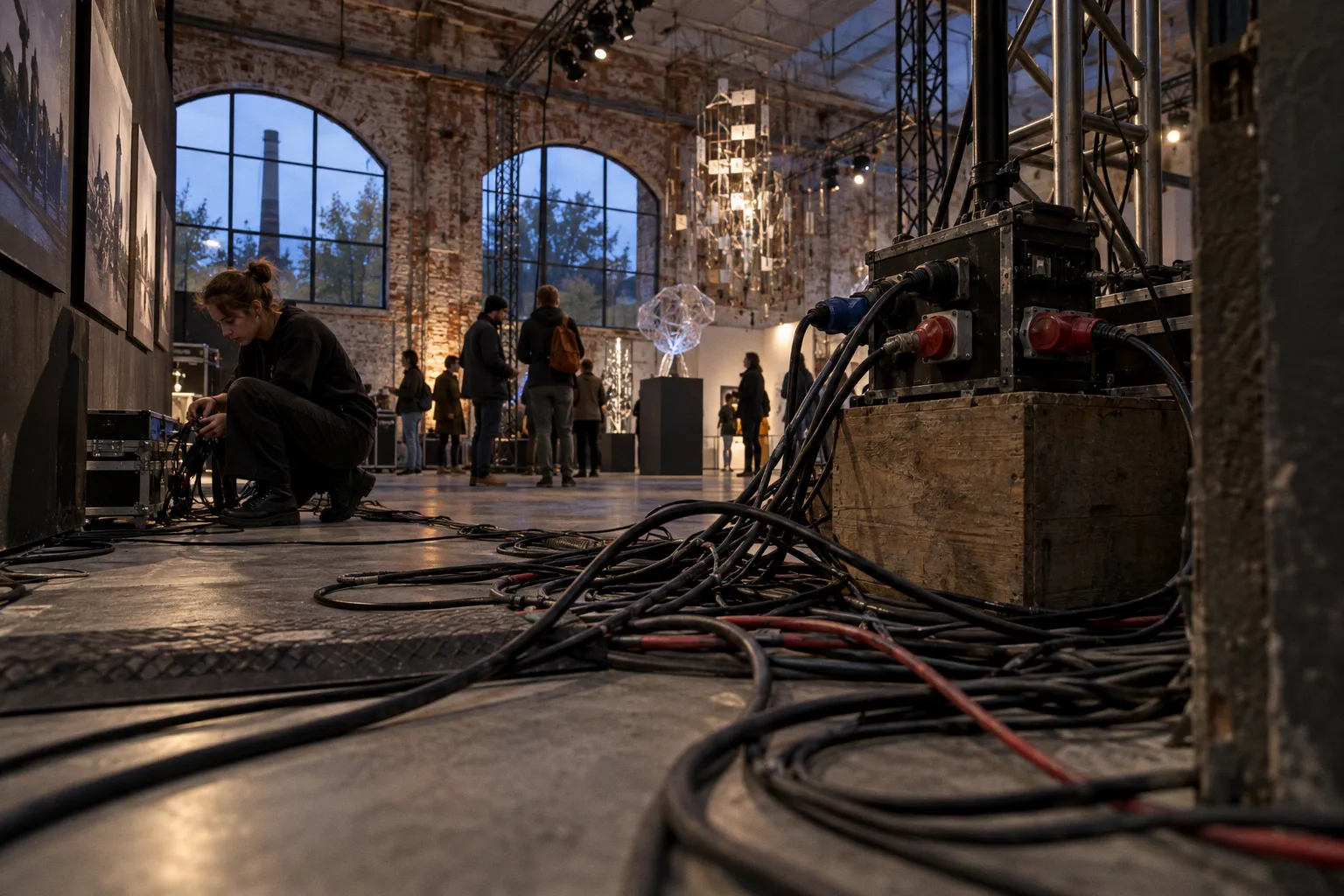

Przewody sygnałowe w instalacjach: 4 pułapki powodujące zakłócenia

W instalacji artystycznej zakłócenia rzadko pojawiają się bez powodu. Migotanie reflektorów LED, zanik obrazu, trzaski w głośnikach albo losowe reakcje elementów interaktywnych zwykle wynikają z kilku powtarzalnych błędów: złego prowadzenia tras, niewłaściwego kabla, braku terminacji lub nieprzemyślanego uziemienia.

Problem polega na tym, że przewody sygnałowe w instalacjach artystycznych zakłócenia ujawniają często dopiero po uruchomieniu całej ekspozycji. Na stole każdy element działa osobno. Po zamontowaniu projektora, sterownika, zasilaczy LED, wzmacniacza i kilkudziesięciu metrów okablowania system zaczyna zachowywać się inaczej. Pojawiają się zakłócenia elektromagnetyczne, przydźwięk sieciowy i błędy transmisji danych.

Nie da się tego naprawić jednym uniwersalnym filtrem. Najpierw trzeba ustalić, czy problem powstaje w zasilaniu, trasie przewodów, samym kablu, zakończeniu magistrali czy ekranowaniu. Dopiero wtedy dobiera się rozwiązanie.

1. Pętla masy: źródło brumu 50 Hz

Najłatwiej rozpoznać ją w torze audio. Głośniki zaczynają emitować stały, niski przydźwięk o częstotliwości 50 Hz. Czasem brum zmienia się po podłączeniu laptopa, sterownika albo dodatkowego interfejsu. W instalacjach multimedialnych podobny problem może objawić się mniej oczywiście: niestabilną transmisją danych, zakłóceniami obrazu lub trudnymi do odtworzenia błędami urządzeń.

Pętla masy powstaje wtedy, gdy połączone przewodem sygnałowym urządzenia są zasilane z różnych gniazd albo mają różne punkty uziemienia. W obwodzie pojawia się droga dla prądów wyrównawczych. Oplot lub przewód odniesienia, który powinien pomagać w ochronie sygnału, zaczyna przewodzić niepożądane prądy.

W praktyce często wygląda to tak:

• komputer sterujący jest podłączony do jednego obwodu;
• wzmacniacz audio znajduje się przy innym gnieździe;
• ekran przewodu sygnałowego łączy oba urządzenia;
• dodatkowy monitor, projektor albo interfejs USB zamyka obwód.

Każde urządzenie może być sprawne. Problem pojawia się dopiero w ich połączeniu.

Jak rozpoznać pętlę masy

Pierwszym krokiem jest odtworzenie minimalnego układu: źródło sygnału, odbiornik i jeden przewód. Następnie należy kolejno dołączać następne elementy. Jeżeli brum pojawia się po podłączeniu konkretnego urządzenia, można zawęzić obszar poszukiwań.

Pomocne są również trzy obserwacje:

1. Brum zmienia się po podłączeniu przewodu sygnałowego.

Jeżeli urządzenia osobno działają cicho, a po połączeniu pojawia się przydźwięk, podejrzenie pada na różnicę potencjałów między punktami zasilania.

2. Poziom zakłóceń zależy od liczby podłączonych urządzeń.

Dodatkowy projektor, komputer lub zasilacz może zamknąć kolejną drogę dla prądu wyrównawczego.

3. Zakłócenie pozostaje niezależne od treści.

W audio brum jest obecny także wtedy, gdy nie odtwarza się żadnego materiału. To odróżnia go od szumu cyfrowego lub zakłóceń związanych z samym sygnałem.

Najbezpieczniejszym sposobem rozwiązania problemu jest uporządkowanie zasilania i zastosowanie separacji galwanicznej tam, gdzie jest potrzebna. W torze audio może to oznaczać użycie odpowiedniego izolatora transformatorowego. W systemach sterowania przydatne bywają izolowane splittery optyczne lub inne urządzenia zapewniające separację sygnału.

Nie należy usuwać przewodu ochronnego PE z wtyczki ani omijać uziemienia. Taki zabieg może uciszyć brum, ale jednocześnie odbiera urządzeniu ochronę przeciwporażeniową. To nie jest metoda serwisowa, tylko zagrożenie.

Brum nie jest argumentem za odłączeniem uziemienia. Jest sygnałem, że układ zasilania i połączeń trzeba zaprojektować od nowa.

W instalacjach tymczasowych dobrze działa jedna, logicznie zaplanowana gałąź zasilania dla urządzeń współpracujących ze sobą. Nie zawsze da się zasilić wszystko z jednego punktu, zwłaszcza na wystawie, scenie albo w dużej przestrzeni. Wtedy trzeba rozdzielić zasilanie i sygnał w sposób kontrolowany, zamiast liczyć na to, że ekrany kabli same poradzą sobie z różnicą potencjałów.

2. Geometria tras: przewód sygnałowy obok zasilającego

Drugą częstą pułapką jest prowadzenie przewodów sygnałowych równolegle do kabli zasilających 230 V. W instalacjach artystycznych kable biegną często tym samym korytem, pod podłogą, za ścianką ekspozycyjną albo w konstrukcji scenografii. Oszczędność miejsca jest zrozumiała, ale długa wspólna trasa zwiększa ryzyko sprzężeń.

Przewody zasilające wytwarzają pola elektryczne i magnetyczne. Przewód sygnałowy znajdujący się blisko nich może przejąć część tego oddziaływania. W zależności od systemu słychać wtedy zakłócenia w audio, widać migotanie lub pasy na obrazie, a magistrala sterująca zaczyna gubić dane.

Najprostsza zasada prowadzenia tras brzmi: sygnał i zasilanie powinny być od siebie oddalone. Zalecany minimalny odstęp wynosi 50 cm, szczególnie na długich odcinkach i w pobliżu zasilaczy impulsowych, sterowników LED oraz urządzeń o większym poborze mocy.

Jeśli trasy muszą się przeciąć, powinny robić to pod kątem 90 stopni. Skrzyżowanie prostopadłe ogranicza długość wspólnego odcinka, a więc także możliwość sprzężenia. Znacznie gorszym rozwiązaniem jest prowadzenie obu przewodów przez kilka lub kilkanaście metrów obok siebie, nawet jeśli na początku i końcu zostały od siebie oddalone.

Prowadzenie przewodów w instalacjach artystycznych

Przed montażem warto narysować plan tras, choćby na rzucie przestrzeni. Nie chodzi o dokumentację wykonawczą dla dużego obiektu, lecz o zaznaczenie kilku podstawowych grup:

• zasilanie 230 V;
• audio analogowe;
• sygnały cyfrowe i sterujące;
• Ethernet;
• DMX;
• przewody od czujników i elementów interaktywnych.

Taki podział pozwala zauważyć miejsca, w których wszystkie kable zaczynają biec jedną wiązką. To właśnie tam najczęściej powstają problemy z sygnałem w instalacjach multimedialnych.

Nie każda wiązka jest błędem. Krótki wspólny odcinek zwykle nie powoduje problemów, zwłaszcza gdy przewody są dobrze ekranowane i instalacja pracuje w spokojnym środowisku elektromagnetycznym. Ryzyko rośnie jednak wraz z długością trasy, liczbą urządzeń i mocą odbiorników. Szczególnie kłopotliwe są:

• zasilacze impulsowe LED;
• ściemniacze;
• silniki i napędy;
• przetwornice;
• wzmacniacze dużej mocy;
• długie przewody prowadzone w metalowych konstrukcjach bez spójnego planu uziemienia.

Jeżeli nie można zachować 50 cm odstępu, należy przynajmniej ograniczyć wspólny przebieg i krzyżować trasy pod kątem prostym. Pomaga także fizyczne rozdzielenie przewodów w korytach lub peszlach, ale sama osłona nie zastąpi prawidłowej geometrii instalacji.

Nie układaj sygnału „jak popadnie”

W instalacjach wystawienniczych przewody są często zwijane w nadmiarowe pętle, aby później łatwo zmienić położenie urządzenia. Nadmiar długości jest potrzebny, ale duże pętle w pobliżu zasilaczy i sterowników mogą pogarszać odporność układu na zakłócenia. Lepiej zostawić uporządkowany zapas niż ciasno zwinąć wiele metrów przewodu tuż obok źródła pola elektromagnetycznego.

Dotyczy to również kabli sygnałowych prowadzonych przy metalowych elementach scenografii. Metalowa konstrukcja może pomóc w ekranowaniu, ale tylko wtedy, gdy cała koncepcja ekranowania i uziemienia jest spójna. Przypadkowe styki, przerwane ekrany i różne potencjały na poszczególnych elementach mogą przynieść odwrotny efekt.

3. Kabel mikrofonowy to nie kabel DMX

Jednym z najbardziej uporczywych mitów w instalacjach scenicznych jest przekonanie, że każdy przewód zakończony złączem XLR nadaje się do DMX512. Złącze jest tylko interfejsem mechanicznym. O zachowaniu transmisji decydują także impedancja, konstrukcja przewodu, ekranowanie i parametry całej magistrali.

Dedykowany przewód DMX powinien mieć impedancję około 110–120 Ω. Zwykłe przewody mikrofonowe mają inną charakterystykę, w przytoczonej dokumentacji określaną jako około 75 Ω. Przy krótkim odcinku i prostym układzie taki zamiennik może pozornie działać. Nie oznacza to jednak, że jest właściwym wyborem dla długiej trasy, wielu urządzeń i wymagającej instalacji.

Niedopasowanie impedancyjne powoduje degradację sygnału. W praktyce system może zachowywać się poprawnie podczas próby, a zacząć gubić dane dopiero po dołączeniu kolejnego reflektora, wydłużeniu trasy lub uruchomieniu urządzeń generujących silne zakłócenia.

W instalacji artystycznej nie warto oszczędzać na przewodzie, jeśli jego wymiana po zamknięciu ekspozycji oznacza demontaż ścian, podłogi lub scenografii. Koszt kabla jest tylko częścią rachunku. Znacznie więcej może kosztować ponowny montaż, przerwa w działaniu instalacji i poszukiwanie błędu, który pojawia się wyłącznie w określonych warunkach.

Cztery objawy niedopasowania i złego kabla

1. Reflektory reagują z opóźnieniem lub losowo.

Sterownik wysyła dane, ale odbiorniki nie interpretują ich stabilnie.

2. Oświetlenie zaczyna migotać po dołączeniu kolejnych urządzeń.

Przyczyną może być zarówno kabel, jak i brak terminacji lub przekroczenie limitu magistrali.

3. System działa na krótkim przewodzie, lecz przestaje na dłuższym.

To typowy sygnał, że margines jakości transmisji jest zbyt mały.

4. Problem pojawia się dopiero po uruchomieniu zasilaczy LED.

Wtedy oprócz parametrów przewodu trzeba sprawdzić prowadzenie tras i ekranowanie.

Nie należy traktować kabla mikrofonowego jako pełnoprawnego zamiennika przewodu DMX na długich trasach. Próba w krótkim układzie może być uzasadniona przy instalacji tymczasowej, ale nie powinna zastępować poprawnego projektu.

4. Terminacja DMX i limity magistrali

Nawet właściwy przewód nie rozwiąże problemu, jeśli magistrala DMX nie jest prawidłowo zakończona. Na końcu linii powinien znajdować się terminator o rezystancji 120 Ω, wpięty pomiędzy Data+ i Data-. Jego zadaniem jest ograniczenie odbić sygnału powracających z końca przewodu.

Bez terminatora część sygnału odbija się od końca magistrali. Odbicie może nakładać się na kolejne impulsy i utrudniać ich prawidłowe odczytanie. Skutkiem bywają zgubione pakiety, migotanie reflektorów LED albo błędy sterowania, które nie zawsze występują od razu.

To jeden z powodów, dla których instalacja potrafi działać poprawnie podczas montażu, a zacząć zawodzić po zmianie układu urządzeń. Przesunięcie ostatniego odbiornika, dołożenie odcinka przewodu albo rozdzielenie linii może zmienić warunki transmisji.

Dwa limity, o których łatwo zapomnieć

Miedziana magistrala DMX512 bez aktywnego splittera lub repetytora może mieć maksymalnie 300 metrów. Na jednej gałęzi można podłączyć maksymalnie 32 odbiorniki, zanim potrzebna będzie dalsza rozbudowa z użyciem izolowanego optycznie splittera.

Te wartości nie są sugestią, że każda instalacja osiągnie granicę bez problemów. To raczej granice projektowe, których przekraczanie bez odpowiedniego sprzętu zwiększa ryzyko niestabilności.

Przy większej wystawie albo instalacji scenicznej warto rozdzielić układ na gałęzie. Aktywny splitter może poprawić organizację systemu, odseparować segmenty i ograniczyć wpływ awarii jednego odcinka na pozostałe urządzenia. Wersja z izolacją optyczną dodatkowo pomaga ograniczyć przenoszenie różnic potencjałów i zakłóceń między częściami instalacji.

Sama liczba odbiorników nie jest jednak jedynym parametrem. Trzeba uwzględnić także:

• długość każdej gałęzi;
• liczbę połączeń i przedłużeń;
• typ zastosowanych przewodów;
• obecność terminatora na końcu każdej właściwej linii;
• sposób rozdzielenia magistrali;
• środowisko elektromagnetyczne, w którym działa system.

DMX nie powinien być budowany jako przypadkowa gwiazda z wielu rozgałęźników. Jeżeli potrzebna jest topologia z wieloma odnogami, należy użyć urządzenia przeznaczonego do aktywnego rozdzielania sygnału. Zwykłe połączenie kilku przewodów w jednym punkcie może powodować odbicia i niestabilność transmisji.

W DMX problem często nie leży w samym sterowniku. Czasem wystarczy brak jednego terminatora na końcu linii, aby poprawnie zaprogramowane światło zaczęło żyć własnym życiem.

Ekranowanie i uziemienie: kiedy oplot staje się anteną

Ekran kabla ma ograniczać wpływ zakłóceń z otoczenia. Nie działa jednak automatycznie. Jeżeli ekran jest niepołączony, nie spełnia swojej funkcji. Jeżeli zostanie połączony nieprawidłowo na obu końcach trasy i nie ma separacji galwanicznej, może przyczynić się do powstania pętli masy.

W otoczeniu zasilaczy impulsowych LED, komputerów, sterowników i przewodów 230 V oplot może działać jak antena zbierająca zakłócenia częstotliwości radiowych. Problem nasila się wtedy, gdy trasa jest długa, biegnie równolegle do zasilania albo przechodzi przez obszar z dużą liczbą urządzeń elektronicznych.

Nie ma jednej reguły, która nakazuje zawsze łączyć ekran z masą na obu końcach albo zawsze robić to tylko z jednej strony. Sposób zakończenia zależy od rodzaju sygnału, konstrukcji urządzeń, topologii systemu i tego, czy zastosowano separację galwaniczną. W instalacji DMX ekranowanie trzeba oceniać razem z terminacją, przewodem o właściwej impedancji i układem uziemienia. W torze audio dodatkowym problemem jest przenoszenie przydźwięku między urządzeniami.

Najgorsze jest przypadkowe podejście: jeden przewód ma ekran połączony, drugi nie, a trzeci został przerobiony podczas montażu bez opisania zmiany. Taki system trudno później diagnozować, bo identycznie wyglądające połączenia mogą działać w różny sposób.

Jak uporządkować diagnostykę

Zamiast wymieniać po kolei wszystkie kable, warto przejść przez instalację według kolejności od najbardziej prawdopodobnych przyczyn:

1. Odłącz dodatkowe urządzenia.

Zostaw tylko źródło, odbiornik i niezbędne zasilanie. Jeśli problem znika, dołączaj kolejne elementy pojedynczo.

2. Sprawdź trasę przewodu.

Zobacz, czy sygnał nie biegnie równolegle z 230 V, zasilaczem LED albo przewodem od silnika. Wymuś próbnie inną trasę i porównaj zachowanie.

3. Zweryfikuj typ kabla.

W DMX sprawdź, czy przewód jest przeznaczony do transmisji o impedancji około 110–120 Ω. W torze audio oceń konstrukcję, ekran i sposób zakończenia.

4. Sprawdź terminację.

Na końcu linii DMX powinien znaleźć się terminator 120 Ω między Data+ i Data-. Nie zastępuje go samo podłączenie ostatniego urządzenia.

5. Policz urządzenia i zmierz trasę.

Jedna gałąź DMX nie powinna przekraczać 300 metrów ani obsługiwać więcej niż 32 odbiorniki bez odpowiedniej rozbudowy.

6. Przeanalizuj zasilanie.

Sprawdź, czy urządzenia połączone sygnałem nie są przypadkowo zasilane z różnych punktów tworzących pętlę masy.

7. Nie usuwaj PE.

Jeżeli odłączenie przewodu ochronnego zmienia poziom zakłóceń, jest to wskazówka diagnostyczna, a nie dopuszczalna naprawa.

Dopiero po przejściu tej listy warto sięgać po bardziej specjalistyczne rozwiązania: izolatory, splittery, repetytory lub wymianę całych odcinków okablowania.

Jak zaplanować instalację, żeby nie naprawiać jej po otwarciu

Przewody sygnałowe najlepiej dobierać razem z projektem przestrzeni, a nie po zamontowaniu urządzeń. W instalacji interaktywnej trasę wyznacza się nie tylko między sterownikiem a odbiornikiem. Trzeba od razu uwzględnić zasilanie, dostęp serwisowy, miejsca łączeń i możliwość wymiany elementu bez demontażu całej ekspozycji.

Dobry projekt nie musi być skomplikowany. Wystarczy kilka konsekwentnych zasad:

• oddzielić trasy sygnałowe od przewodów 230 V;
• zachować około 50 cm odstępu na długich odcinkach;
• przecinać trasy pod kątem 90 stopni;
• stosować przewody zgodne ze standardem transmisji;
• opisywać oba końce każdego kabla;
• zostawić dostęp do terminatorów, splitterów i punktów zasilania;
• unikać przypadkowych przejściówek i przedłużeń;
• testować system w konfiguracji zbliżonej do tej, która będzie działała podczas wydarzenia;
• dokumentować zmiany wprowadzone po próbach.

W przypadku DMX szczególnie istotne są przewód o właściwej impedancji, terminacja 120 Ω, ograniczenie liczby urządzeń na jednej gałęzi oraz kontrola długości magistrali. W torach audio na pierwszy plan wysuwają się pętle masy, ekranowanie i różnice potencjałów między urządzeniami. W systemach z obrazem i sterowaniem interaktywnym dochodzą jeszcze zakłócenia od zasilaczy, komputerów i urządzeń sieciowych.

Nie należy wrzucać wszystkich problemów do worka z napisem EMI. Migotanie może wynikać z odbić w magistrali, brum z pętli masy, a zanik komunikacji z przekroczenia limitu odbiorników. Objawy bywają podobne, ale naprawy są różne.

Zamiast wymieniać wszystko: właściwa kolejność działań

Najbardziej opłacalna strategia polega na usuwaniu przyczyn od podstaw. Najpierw geometria tras i zasilanie, potem jakość przewodów, następnie terminacja i rozbudowa magistrali, a na końcu dodatkowe filtry czy izolatory. Wymiana kabla bez sprawdzenia przebiegu może nie przynieść żadnej poprawy. Z kolei najlepszy przewód DMX nie naprawi linii zakończonej bez terminatora.

W praktyce cztery pułapki odpowiadają za dużą część problemów:

1. Pętla masy powoduje brum 50 Hz i może przenosić zakłócenia między urządzeniami. Rozwiązaniem jest uporządkowanie zasilania oraz bezpieczna separacja galwaniczna, nie usuwanie PE.

2. Równoległe prowadzenie sygnału i zasilania zwiększa ryzyko sprzężeń. Pomaga odstęp około 50 cm, a w miejscach przecięcia kąt 90 stopni.

3. Niewłaściwy kabel DMX może działać na krótkiej trasie, ale zawodzić po rozbudowie systemu. Przewód przeznaczony do DMX powinien mieć impedancję około 110–120 Ω.

4. Brak terminacji i przekroczenie limitów magistrali prowadzą do odbić, gubienia pakietów i migotania. Bez aktywnego splittera lub repetytora należy przyjąć maksymalnie 300 metrów oraz 32 odbiorniki na jedną gałąź.

Ekranowanie spina te problemy w całość, ale nie zastępuje prawidłowego prowadzenia instalacji. Oplot może chronić sygnał, a może też stać się drogą dla prądów wyrównawczych i anteną dla zakłóceń radiowych. Dlatego w instalacji artystycznej przewody nie są dodatkiem do sprzętu. Są częścią projektu — równie istotną jak sterownik, projektor, głośnik czy oprawa LED.
