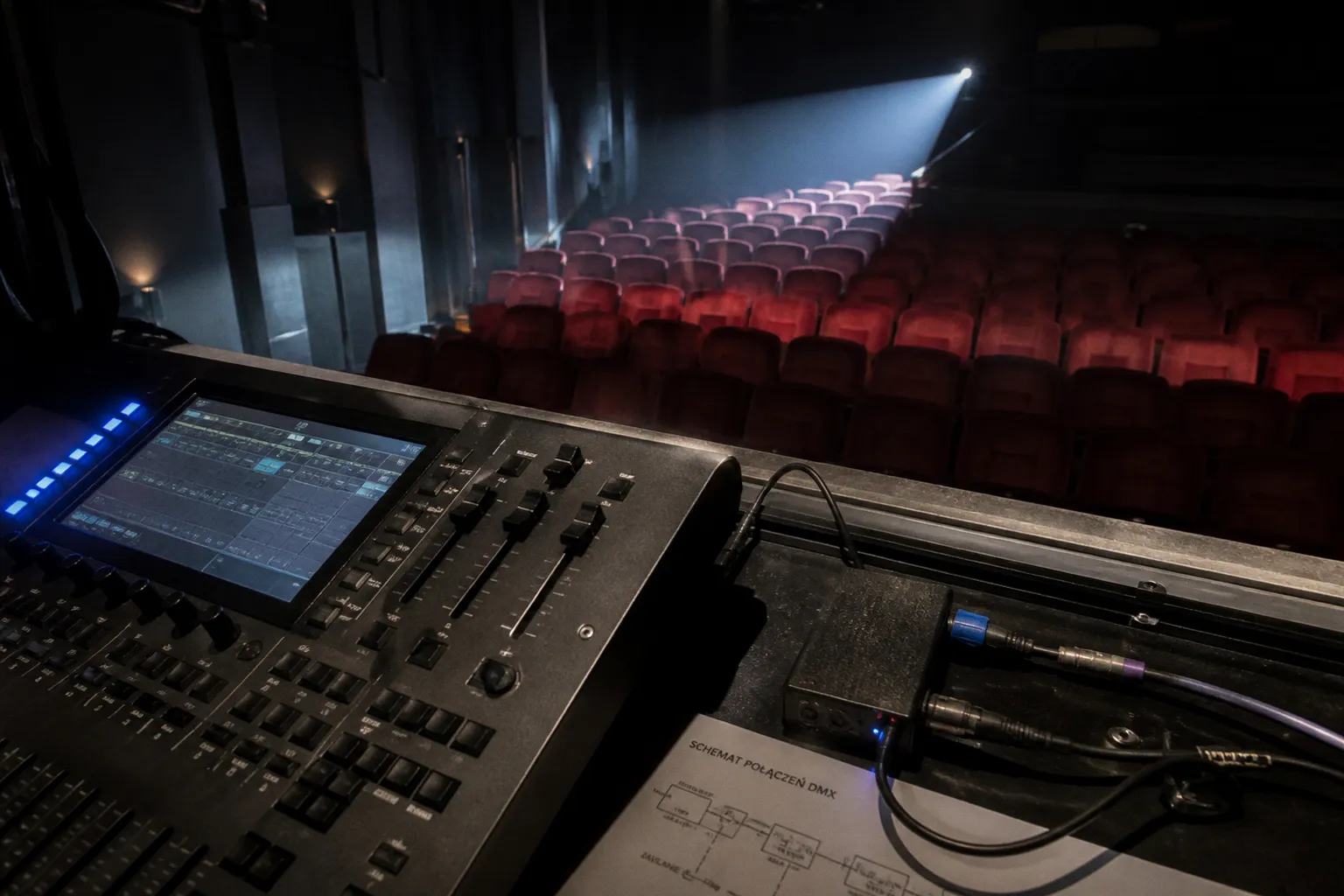

Sterowanie oświetleniem DMX: od podłączenia do pierwszej sceny

Najpierw trzeba zbudować poprawną drogę sygnału: od oprogramowania, przez interfejs USB-DMX albo węzeł sieciowy, dalej przewodem DMX do pierwszego urządzenia i kolejnych elementów łańcucha. Jeśli na którymś etapie zabraknie właściwego adresowania, odpowiedniego kabla lub zgodności sprzętu, reflektor może nie reagować, reagować tylko częściowo albo wykonywać pozornie przypadkowe ruchy.

W systemie DMX512 jedno uniwersum obsługuje do 512 kanałów. To wystarcza zarówno do prostej instalacji z kilkoma reflektorami LED, jak i do rozbudowanego układu scenicznego z urządzeniami ruchomymi, sterownikami efektów, listwami LED i elementami interaktywnymi. Sama liczba kanałów nie mówi jednak jeszcze, czy instalacja będzie działać stabilnie. O powodzeniu decydują architektura połączeń, biblioteka urządzeń w programie i konsekwencja w planowaniu adresów.

Architektura systemu: od komputera do reflektora

Najprostszy układ wygląda tak: komputer uruchamia program sterujący, program wysyła dane do interfejsu, a interfejs przekazuje je do magistrali DMX. Na końcu tej magistrali znajdują się urządzenia oświetleniowe.

W praktyce komputer nie steruje reflektorem bezpośrednio. Port USB nie jest wyjściem DMX, nawet jeśli po podłączeniu adaptera system operacyjny wykryje nowe urządzenie. Potrzebny jest interfejs, który tłumaczy dane wysyłane przez program na sygnał zrozumiały dla urządzeń DMX. Może to być:

• interfejs USB-DMX podłączony bezpośrednio do komputera;
• węzeł sieciowy przekształcający dane z sieci Ethernet na DMX;
• rozbudowane urządzenie pośrednie, które zarządza kilkoma wyjściami i uniwersami;
• sterownik z funkcją autonomicznego odtwarzania scen, jeśli komputer nie ma pracować przez cały czas.

W typowej instalacji artystycznej komputer może pełnić kilka ról. Bywa tylko odtwarzaczem wcześniej przygotowanej sekwencji, ale może też reagować na dźwięk, obraz z kamery, dane z czujników, ruch widzów albo parametry generowane przez inne oprogramowanie. Wtedy oświetlenie interaktywne przestaje być zwykłym zestawem scen. Staje się wykonawczym elementem instalacji, który trzeba zaprojektować tak samo starannie jak warstwę wizualną czy dźwiękową.

Standard DMX512 wykorzystuje transmisję szeregową opartą na magistrali RS-485. W jednym uniwersum można przesyłać wartości dla maksymalnie 512 kanałów. Kanał nie musi oznaczać osobnego reflektora. W przypadku prostego urządzenia LED może sterować jasnością, czerwienią, zielenią i błękitem. Głowica ruchoma zajmuje zwykle znacznie więcej kanałów, ponieważ oprócz kolorów potrzebuje między innymi parametrów ruchu, ostrości, zoomu, gobo i efektów.

Dlatego pierwszym krokiem nie powinno być podłączanie urządzeń w przypadkowej kolejności, tylko spisanie ich funkcji. Dla każdego urządzenia warto określić:

• nazwę i model;
• tryb pracy oraz liczbę zajmowanych kanałów;
• adres startowy;
• uniwersum, w którym będzie pracować;
• kolejność fizycznego podłączenia;
• funkcje, które mają być dostępne w pierwszej scenie.

Adres startowy wskazuje, od którego kanału urządzenie zaczyna odbierać dane. Jeżeli reflektor pracuje w trybie czterokanałowym i ma adres 1, zajmuje kanały od 1 do 4. Kolejne urządzenie można rozpocząć od kanału 5. Jeśli jednak pierwszy reflektor zostanie przełączony w tryb ośmiokanałowy, następny powinien zaczynać się od kanału 9. Program nie domyśli się tej zmiany za użytkownika.

Najwięcej problemów z pierwszą sceną nie wynika z programu. Zwykle zaczynają się od niezgodnego trybu urządzenia i adresu, którego nikt nie zapisał.

USB-DMX czy Art-Net: dwie drogi do tej samej magistrali

Najbardziej bezpośrednia konfiguracja DMX USB Art-Net opiera się na interfejsie USB-DMX. Komputer komunikuje się z małym urządzeniem podłączonym do portu USB, a interfejs udostępnia fizyczne wyjście DMX. To rozwiązanie jest łatwe do zrozumienia i dobrze pasuje do małej instalacji: kilku reflektorów, jednego stanowiska sterowania i jednego uniwersum.

Nie każdy adapter wyglądający jak interfejs DMX będzie jednak równie użyteczny. Tanie urządzenia mogą różnić się sposobem komunikacji, wymaganymi sterownikami i zgodnością z konkretnym programem. Część korzysta z emulowanego portu szeregowego, część z układów FTDI, a część ma własny procesor zarządzający transmisją. Z punktu widzenia użytkownika nie są to detale czysto techniczne. To właśnie one decydują, czy oprogramowanie wykryje urządzenie i czy transmisja będzie stabilna.

Interfejs z izolacją galwaniczną oddziela elektrycznie komputer od linii DMX. Taka ochrona zmniejsza ryzyko uszkodzenia komputera przez przepięcia i ogranicza problemy wynikające z różnic potencjałów między urządzeniami. W wybranych interfejsach spotyka się izolację o wartości do 1 kV. Nie jest to parametr, który automatycznie rozwiązuje każdy problem, ale przy instalacjach scenicznych, ekspozycjach i konstrukcjach zasilanych z różnych obwodów ma realne znaczenie.

Węzeł Art-Net lub sACN działa inaczej. Komputer wysyła dane przez sieć Ethernet, a węzeł odbiera je i wypuszcza na fizyczne wyjście DMX. Przy kilku urządzeniach różnica może wydawać się niewielka. Przy większym systemie szybko staje się kluczowa, ponieważ sieć pozwala wygodniej rozprowadzić sygnał, obsłużyć więcej uniwersów i umieścić wyjścia DMX bliżej urządzeń.

USB-DMX wygrywa prostotą. Art-Net i sACN wygrywają elastycznością. Nie ma sensu wybierać rozwiązania sieciowego tylko dlatego, że brzmi bardziej profesjonalnie. Jeśli cała instalacja mieści się w jednym pomieszczeniu i ma jedno uniwersum, dobry interfejs USB-DMX może być rozsądniejszy, tańszy w konfiguracji i łatwiejszy do szybkiego uruchomienia.

Węzeł sieciowy ma sens wtedy, gdy komputer nie powinien stać przy pierwszym reflektorze, gdy przewody DMX muszą być rozprowadzone do kilku stref albo gdy instalacja od początku ma obsługiwać kilka uniwersów. W systemie interaktywnym dodatkową zaletą jest możliwość rozdzielenia komputera generującego dane od urządzeń wykonawczych.

Co wybrać do pierwszego prototypu?

Do pierwszego testu wystarczy komputer, program sterujący, interfejs USB-DMX z odpowiednimi sterownikami, jeden reflektor i właściwy przewód DMX. Taki zestaw pozwala sprawdzić najważniejsze elementy bez budowania całej infrastruktury.

Jeżeli pierwszy prototyp ma później stać się częścią wystawy lub wydarzenia, nie warto testować go na przypadkowym adapterze bez izolacji. Prototyp powinien możliwie wiernie odzwierciedlać docelowy sposób pracy. Inaczej można dojść do błędnego wniosku, że problem leży w programie, choć faktyczną przyczyną jest niestabilny interfejs albo jego niezgodność ze sterownikiem.

Fizyka transmisji: kabel nie jest dodatkiem

DMX jest transmisją cyfrową, ale nie oznacza to, że rodzaj przewodu nie ma znaczenia. To częsty błąd: skoro złącze wygląda jak XLR, wiele osób sięga po pierwszy dostępny kabel mikrofonowy. Przy krótkim odcinku instalacja może nawet zadziałać. To jednak nie jest dobry punkt wyjścia do systemu, który ma pracować stabilnie.

Do DMX zaleca się przewody o impedancji falowej od 110 do 120 Ω, czyli przewody DMX albo AES/EBU. Zwykłe kable mikrofonowe mogą mieć inne parametry elektryczne. Na krótkiej linii różnica nie zawsze będzie od razu widoczna, ale przy większej długości, większej liczbie urządzeń i zakłóceniach może pojawić się tłumienie sygnału oraz błędy transmisji.

Połączenia urządzeń w systemie DMX wykonuje się szeregowo. Wyjście DMX OUT pierwszego urządzenia łączy się z wejściem DMX IN kolejnego, a następnie z następnym elementem łańcucha. Nie buduje się klasycznej gwiazdy, w której jeden przewód z komputera rozchodzi się bezpośrednio do wielu urządzeń. Jeśli instalacja wymaga rozdzielenia sygnału, należy użyć odpowiedniego splittera DMX albo urządzenia, które zostało do tego przeznaczone.

Przy planowaniu magistrali trzeba zwrócić uwagę na kilka rzeczy:

1. Prowadź sygnał logicznym łańcuchem. Zapisz kolejność urządzeń i nie mieszaj wejść z wyjściami. Pomyłka na jednym złączu potrafi wyłączyć całą dalszą część linii.

2. Stosuj przewód o właściwej impedancji. Kabel mikrofonowy może chwilowo działać, ale nie powinien być podstawą długiej lub krytycznej instalacji.

3. Unikaj przypadkowych rozgałęzień. Jeśli potrzebujesz kilku odgałęzień, zastosuj splitter zamiast pasywnej przejściówki.

4. Zakończ linię terminatorem. Na końcu magistrali stosuje się terminację dopasowującą linię. Pomaga ona ograniczyć odbicia sygnału, szczególnie w dłuższych łańcuchach.

5. Oddziel przewody sygnałowe od zasilających tam, gdzie to możliwe. Nie każda instalacja pozwoli zachować duży dystans, ale uporządkowane prowadzenie przewodów ogranicza chaos i ułatwia późniejszą diagnostykę.

6. Nie traktuj maksymalnego zasięgu jako celu projektowego. W materiałach dotyczących DMX512 pojawia się wartość do 1200 m maksymalnego zasięgu transmisji magistrali. W realnej instalacji zasięg zależy od jakości okablowania, topologii, terminacji, liczby urządzeń i warunków elektromagnetycznych. Bezpieczniej projektować system z zapasem niż sprawdzać granicę możliwości podczas otwarcia wystawy.

Nie każda usterka daje się rozpoznać po całkowitym braku reakcji. Uszkodzony lub niewłaściwy przewód może powodować migotanie, samoczynne zmiany kolorów, opóźnione reakcje albo poprawne działanie tylko części urządzeń. Dlatego pierwsze uruchomienie najlepiej przeprowadzić na krótkim, pewnym odcinku przewodu i jednym urządzeniu. Dopiero potem należy dołączać kolejne elementy.

Oprogramowanie i biblioteka urządzeń

Sam sterownik DMX do instalacji nie wystarczy. Program musi wiedzieć, jakie urządzenie jest podłączone, ile kanałów zajmuje i co oznacza każda wartość. Ta wiedza jest zapisana w bibliotece urządzeń, często nazywanej biblioteką profili lub biblioteką fixture.

Bez właściwego profilu można sterować kanałami ręcznie, ale jest to rozwiązanie niewygodne i podatne na pomyłki. Przy reflektorze RGB podstawowe parametry da się odgadnąć. Przy głowicy ruchomej albo urządzeniu z kilkoma trybami pracy szybko pojawiają się kanały odpowiedzialne za funkcje, których nie widać na pierwszy rzut oka: reset, tryb automatyczny, strobo, prędkość efektu czy wybór gobo.

Do popularnych programów sterujących należą QLC+, FreeStyler, DMXControl 3 i DMXDesktop. Różnią się interfejsem, sposobem budowania scen, obsługą urządzeń i możliwościami automatyzacji. Wybór nie powinien opierać się wyłącznie na liczbie funkcji. Dla początkującego ważniejsze jest to, czy program poprawnie obsługuje wybrany interfejs, pozwala łatwo ustawić adresy i nie utrudnia szybkiego testu.

Konfigurację warto prowadzić w kolejności, która oddziela problemy sprzętowe od programowych:

1. Zainstaluj program i sterowniki

Najpierw zainstaluj wybrane oprogramowanie oraz sterownik interfejsu, jeśli jest wymagany. Po podłączeniu urządzenia sprawdź, czy komputer je widzi. Samo pojawienie się portu szeregowego nie gwarantuje jeszcze zgodności z programem. Niektóre interfejsy wymagają określonego sposobu komunikacji albo dodatkowego ustawienia wyjścia.

2. Wybierz właściwy interfejs wyjściowy

W programie trzeba wskazać, dokąd mają trafić dane. Przy USB-DMX będzie to konkretne urządzenie lub port. Przy Art-Net albo sACN należy wskazać węzeł sieciowy, uniwersum i adresację sieciową. Jeśli program generuje sceny, ale nie wysyła ich do żadnego aktywnego wyjścia, suwaki będą działać wyłącznie na ekranie.

3. Dodaj profil urządzenia

Wybierz dokładny model oraz tryb pracy. Ten sam reflektor może mieć tryb czterokanałowy, sześciokanałowy lub jeszcze bardziej rozbudowany. Tryb ustawiony fizycznie na urządzeniu musi odpowiadać profilowi w programie. Jeśli nie odpowiada, wartości będą trafiały do innych funkcji niż zakładane.

4. Ustaw adres startowy

Adres startowy ustaw na urządzeniu zgodnie z planem instalacji, a następnie wpisz ten sam adres w programie. Przy pierwszej próbie najlepiej użyć adresu 1 i tylko jednego urządzenia. Dzięki temu nie trzeba jednocześnie szukać błędu w numeracji, kolejności i profilu.

5. Uruchom test pojedynczych kanałów

Nie zaczynaj od skomplikowanej sceny z ruchem, kolorem, przejściem i efektem stroboskopowym. Przesuń osobno suwak jasności, potem każdy kanał koloru, a następnie sprawdź funkcje dodatkowe. Jeśli reflektor nie reaguje na kanał, nie należy od razu zmieniać całego programu. Najpierw trzeba ustalić, czy dany kanał rzeczywiście odpowiada wybranej funkcji w dokumentacji urządzenia.

6. Zapisz pierwszą scenę

Pierwsza scena powinna być diagnostyczna. Dobrym wyborem jest stała jasność, jeden kolor i brak efektów automatycznych. Taka scena ma potwierdzić, że sygnał dociera do urządzenia i że profil jest zgodny. Dopiero po tym warto budować przejścia, sekwencje i reakcje na dane z zewnątrz.

Biblioteka urządzeń jest tłumaczem między człowiekiem a kanałami DMX. Jeśli tłumacz zna inny model reflektora, program może wykonywać polecenia poprawnie, ale dla niewłaściwego urządzenia.

Adresowanie kanałów bez bałaganu

Adresowanie staje się problemem dopiero wtedy, gdy instalacja zaczyna rosnąć. Przy jednym reflektorze można improwizować. Przy pięciu urządzeniach każdy przypadkowy adres utrudnia późniejsze zmiany i zwiększa ryzyko nakładania się kanałów.

Przykładowo: pierwszy reflektor LED może zajmować kanały od 1 do 4. Drugi, również czterokanałowy, można ustawić od kanału 5. Jeśli trzecie urządzenie pracuje w trybie ośmiokanałowym, powinno zacząć się od kanału 9, o ile wcześniejsze urządzenia rzeczywiście zajmują kanały od 1 do 8.

Przy większej instalacji dobrze działa prosty rejestr adresów:

Tabela nie zastępuje instrukcji urządzenia, ale wymusza porządek. Szczególnie ważne jest zapisanie trybu pracy, nie tylko adresu. Ten sam adres może oznaczać zupełnie inny układ kanałów po przełączeniu urządzenia w inny tryb.

Czy urządzenia mogą mieć wspólny adres?

Mogą, ale trzeba wiedzieć, po co się to robi. Dwa identyczne reflektory ustawione na tym samym adresie będą reagowały tak samo. To przydatne, gdy mają tworzyć parę albo powtarzać ten sam efekt. Traci się jednak niezależną kontrolę nad każdym z nich.

W instalacji artystycznej wspólny adres bywa wygodny przy symetrycznych elementach, ale utrudnia późniejszą korektę. Jeśli okaże się, że jeden reflektor powinien świecić słabiej albo zmieniać kolor z opóźnieniem, trzeba będzie rozdzielić adresy i przebudować sceny. Dlatego wspólny adres warto traktować jako świadomą decyzję projektową, a nie sposób na uniknięcie planowania.

Jedno uniwersum czy kilka?

Jedno uniwersum obejmuje do 512 kanałów. To nie oznacza, że należy zapełniać je do ostatniego kanału. Wolny zakres ułatwia rozbudowę, a logiczne grupowanie urządzeń upraszcza pracę z programem.

Drugie uniwersum staje się uzasadnione, gdy:

• liczba kanałów przekracza możliwości pierwszego uniwersum;
• urządzenia znajdują się w osobnych strefach;
• instalacja ma kilka niezależnych obszarów sterowania;
• potrzebne jest rozdzielenie oświetlenia scenicznego i interaktywnego;
• węzeł sieciowy ma kilka wyjść DMX i pozwala uporządkować system według lokalizacji.

W systemach Art-Net i sACN trzeba dodatkowo pilnować mapowania uniwersów w programie i węźle. Numer uniwersum ustawiony w jednym miejscu nie zawsze jest numerowany w ten sam sposób w drugim. Zamiast zakładać, że wszystko się zgadza, warto wysłać prosty sygnał testowy do każdego wyjścia i opisać wynik.

Pierwsza scena: test, nie pokaz możliwości

Pierwsza scena powinna odpowiadać na jedno pytanie: czy cały tor sygnału działa? Nie ma potrzeby zaczynać od widowiskowego programu. Im więcej funkcji zostanie uruchomionych jednocześnie, tym trudniej ustalić, co nie działa.

Praktyczna kolejność może wyglądać tak:

1. Ustaw jasność na stałym poziomie. Jeśli urządzenie nie świeci, sprawdź zasilanie, adres, tryb pracy i kanał dimmera.

2. Dodaj jeden kolor. Przy urządzeniu RGB lub RGBW sprawdź kanały pojedynczo, zamiast od razu używać gotowej mieszanki.

3. Przetestuj przejście. Zmień wartość powoli i obserwuj, czy reakcja jest płynna. Skokowe przejście może wynikać z ustawień programu albo charakterystyki urządzenia.

4. Sprawdź funkcje specjalne. Strobo, makra i tryby automatyczne często mają własne zakresy wartości. Niewłaściwe ustawienie może włączyć funkcję, której nie planowano używać.

5. Dopiero potem dodaj kolejne urządzenia. Testuj je pojedynczo, nawet jeśli docelowo mają działać równocześnie.

6. Zapisz scenę bazową. Powinna pozwalać szybko przywrócić znany, stabilny stan instalacji.

W instalacji interaktywnej scena bazowa jest szczególnie przydatna. Czujnik, kamera albo system analizy dźwięku może generować nieprzewidywalne wartości. Jeśli dane wejściowe przestaną być dostępne, oświetlenie nie powinno zostać w przypadkowym stanie. Program powinien mieć scenę spoczynkową lub bezpieczny poziom jasności.

Nie należy też ignorować opóźnień. W prostym sterowaniu suwakiem kilka milisekund nie robi różnicy. Przy instalacji reagującej na ruch widza opóźnienie może zmienić odbiór dzieła. Trzeba wtedy rozdzielić dwie kwestie: czas potrzebny na wygenerowanie danych przez aplikację oraz czas przesłania ich przez interfejs i magistralę. Sama zmiana interfejsu nie naprawi programu, który wysyła dane zbyt rzadko albo stosuje zbyt długie wygładzanie.

Najczęstsze błędy podczas uruchamiania

Gdy urządzenie nie reaguje, najlepiej przejść od fizycznego końca instalacji do programu. Taka kolejność jest szybsza niż chaotyczne zmienianie kilku ustawień naraz.

Urządzenie jest zasilane, ale nie reaguje

Sprawdź, czy przewód biegnie z DMX OUT interfejsu do DMX IN urządzenia. Następnie upewnij się, że program wysyła dane do właściwego wyjścia. Wiele programów pozwala zbudować scenę bez aktywowania transmisji — wtedy wszystko wygląda poprawnie na ekranie, ale do reflektora nie dociera żaden sygnał.

Działa tylko część funkcji

Najczęściej przyczyną jest niezgodny profil albo inny tryb kanałowy urządzenia. Reflektor może reagować na jasność, ale nie na kolor, ponieważ program wysyła wartości do kanałów przypisanych w danym modelu do innych funkcji. Pomaga porównanie instrukcji urządzenia z profilem załadowanym w programie.

Kolejne urządzenia przestają działać

Sprawdź łańcuch odcinek po odcinku. Odłącz ostatnie urządzenie i przetestuj wcześniejsze. Potem dołącz je ponownie. Problem może leżeć w przewodzie, pomylonym wejściu lub braku terminacji. Jeśli awaria pojawia się dokładnie po dołączeniu jednego elementu, nie trzeba od razu przebudowywać całego systemu.

Światło miga albo reaguje niestabilnie

Podejrzane są przewody o niewłaściwych parametrach, złe rozgałęzienie, brak terminatora lub zakłócenia w instalacji. Warto również sprawdzić, czy użyty interfejs nie jest prostym, nieizolowanym adapterem wymagającym dodatkowego sterownika. Nie każdy tani konwerter USB-RS485 jest gotowym interfejsem DMX i nie każdy będzie działać z dowolnym programem.

Art-Net nie dociera do węzła

W tym przypadku problem może nie znajdować się po stronie DMX. Sprawdź adresy sieciowe, wybrane uniwersum, ustawienia wejścia w węźle i aktywne wyjście. Przydatny jest test z jednym węzłem i jednym urządzeniem, bez dodatkowych przełączników, komputerów oraz aplikacji generujących dane równocześnie.

Jak zaplanować system do instalacji artystycznej

W prototypie można zaakceptować pewien poziom ręcznej pracy. W instalacji prezentowanej publicznie trzeba myśleć inaczej. System powinien być możliwy do uruchomienia przez osobę, która nie zna całej historii projektu.

Dokumentacja nie musi być rozbudowana. Wystarczy czytelny plik zawierający:

• schemat kolejności urządzeń;
• adres startowy każdego elementu;
• tryb pracy i liczbę kanałów;
• model interfejsu oraz sposób jego połączenia z komputerem;
• nazwę programu i wersję używanego profilu;
• kolejność uruchamiania;
• opis sceny bazowej;
• listę objawów i najprostszych działań naprawczych.

Warto opisać także to, czego nie należy zmieniać bez ponownego przetestowania. Dotyczy to zwłaszcza trybu kanałowego reflektorów, adresów uniwersów i konfiguracji węzła sieciowego. Jedna zmiana w tych miejscach może wpłynąć na wszystkie sceny.

Jeśli komputer ma działać przez wiele godzin, znaczenie zyskują funkcje automatycznego startu, zapisywania konfiguracji i przywracania sceny po awarii. Nie każdy program i nie każdy interfejs zapewnia taki sam poziom niezawodności. W przypadku wystawy trzeba zaplanować również zachowanie po utracie sieci, ponownym uruchomieniu programu albo chwilowym braku danych z czujnika.

Sterowanie oświetleniem DMX z komputera daje dużą swobodę, ale ta swoboda ma swoją cenę: trzeba samodzielnie uporządkować elementy, które w gotowym sterowniku scenicznym bywają ukryte. Komputer nie naprawi źle ustawionego adresu, nie rozpozna automatycznie każdego reflektora i nie zastąpi poprawnej topologii magistrali.

Od działającego połączenia do świadomego projektu

Najbezpieczniejsza droga prowadzi od małego, sprawdzalnego układu: jeden program, jeden interfejs, jeden przewód, jedno urządzenie i jedna prosta scena. Dopiero gdy ten zestaw działa, warto dodawać kolejne reflektory, rozdzielać uniwersa i wprowadzać reakcje interaktywne.

USB-DMX będzie dobrym wyborem dla prostego stanowiska i małej instalacji. Art-Net albo sACN okażą się wygodniejsze, gdy system ma być rozproszony, skalowalny i oparty na kilku punktach wyjściowych. W obu przypadkach podstawy pozostają te same: właściwy profil, spójny adres, przewód DMX o odpowiednich parametrach i łańcuchowe połączenie urządzeń.

Najważniejsze jest to, by traktować DMX nie jako magiczny dodatek do oświetlenia, lecz jako konkretny system transmisji. Gdy jego architektura jest zaplanowana, pierwsza scena przestaje być próbą szczęścia. Staje się logicznym testem, po którym można bezpiecznie budować oświetlenie reagujące na obraz, dźwięk, ruch i obecność widza.
