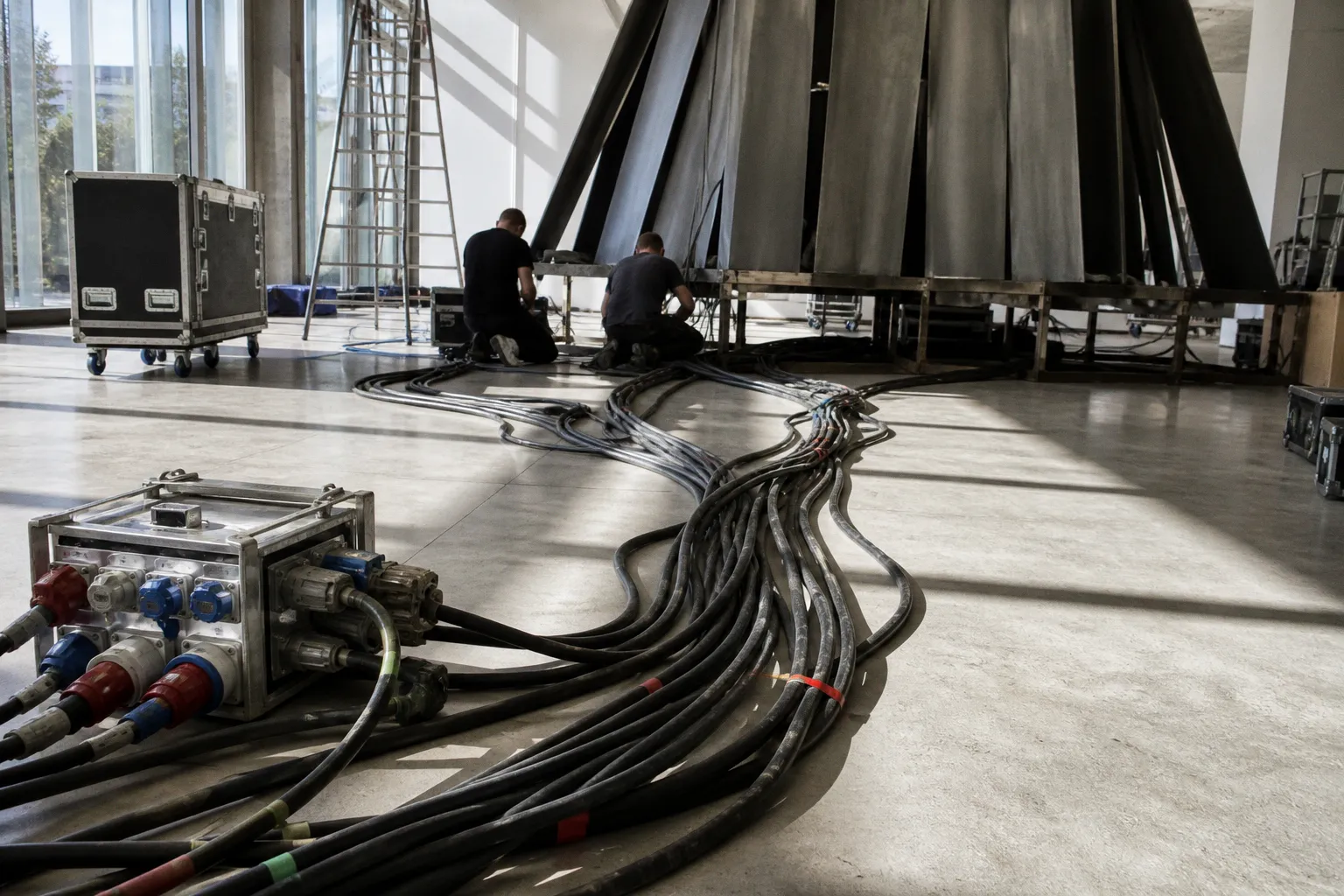

Zasilanie instalacji art-tech: lista kontrolna przed startem

Kłopot zaczyna się wcześniej: gdy kilka zasilaczy impulsowych, listew LED, komputerów, projektorów i wzmacniaczy trafia do jednej rozdzielnicy, a nikt nie sprawdził, jak zachowają się razem. Liczba odwiedzających może mieć znaczenie dla organizacji wydarzenia, ale sama nie mówi nic pewnego o poborze prądu. O zapotrzebowaniu decydują urządzenia, ich moc, sposób pracy, prądy rozruchowe i warunki przyłącza.

Tymczasowa instalacja zasilająca wystawę, hackathon, festiwal albo pokaz multimedialny wymaga więc podobnego podejścia jak każda inna instalacja elektryczna: najpierw rozpoznanie układu sieci, potem dobór zabezpieczeń, ocena konstrukcji i przewodów, a dopiero na końcu uruchomienie sprzętu. Pięć decyzji podjętych przed startem wpływa na bezpieczeństwo publiczności, stabilność ekspozycji i to, czy pierwsze przeciążenie nie wyłączy całego pokazu.

Standardy sieciowe i ochrona przeciwporażeniowa w instalacji tymczasowej

Wystawy, wydarzenia plenerowe i instalacje budowane na czas hackathonu nie tworzą osobnej kategorii, w której można odłożyć zasady ochrony przeciwporażeniowej na później. Trzeba uwzględnić wymagania dotyczące instalacji tymczasowych, warunki obiektu, sposób prowadzenia przewodów, dostęp publiczności oraz charakter podłączonych urządzeń. Konkretne rozwiązanie powinien ocenić elektryk z odpowiednimi kwalifikacjami, a nie osoba, która zna jedynie moc zasilacza odczytaną z etykiety.

W nowej lub prawidłowo przygotowanej instalacji odbiorczej przewody ochronny PE i neutralny N prowadzi się oddzielnie. Taki układ ułatwia zastosowanie wyłączników różnicowoprądowych i pozwala zachować ciągłość ochrony przy uszkodzeniu urządzenia. W starszym obiekcie można jednak spotkać układ TN-C, w którym funkcję przewodu ochronnego i neutralnego pełni wspólny przewód PEN. Nie oznacza to, że ochrona przeciwporażeniowa opiera się wyłącznie na uziemieniu ani że RCD jest z definicji niemożliwy do zastosowania.

Wyłącznika różnicowoprądowego nie montuje się jednak w dowolnym miejscu układu TN-C. Najpierw trzeba prawidłowo rozdzielić przewód PEN na PE i N, zapewnić odpowiedni punkt rozdziału oraz sprawdzić stan i parametry instalacji. Za takim rozdziałem można projektować część instalacji w układzie TN-S, z zachowaniem zasad dotyczących przewodu ochronnego. Sposób wykonania rozdziału, pomiary i ocena istniejącego przyłącza należą do elektryka. Samo dołożenie aparatu do rozdzielnicy nie naprawia błędnej konfiguracji.

Napięcia znamionowe spotykane w instalacjach jednofazowych i trójfazowych wynoszą odpowiednio 230 V oraz 400 V. To jednak nie oznacza, że duża instalacja artystyczna automatycznie potrzebuje zasilania trójfazowego. O tym decyduje konkretny sprzęt, jego moc, sposób rozdziału obciążenia i parametry przyłącza. Agregat chłodniczy, projektor, wzmacniacz czy urządzenie laserowe może występować w wersji jednofazowej albo trójfazowej. Informacja z ogólnej kategorii urządzenia nie zastępuje danych z tabliczki znamionowej i instrukcji producenta.

Przed montażem warto ustalić:

• jaki układ sieci znajduje się w obiekcie i gdzie przebiega punkt rozdziału przewodu PEN, jeśli występuje;
• jaka jest dostępna moc przyłączeniowa oraz jakie zabezpieczenia poprzedzają instalację tymczasową;
• czy obwody, do których zostanie podłączona ekspozycja, są przeznaczone do takiego obciążenia;
• czy istnieją aktualne pomiary ochrony przeciwporażeniowej i stanu instalacji;
• czy przewody, rozdzielnice i gniazda będą chronione przed uszkodzeniem, wilgocią i dostępem osób postronnych;
• czy obciążenie da się rozdzielić na kilka obwodów bez przeciążania jednego zabezpieczenia.

Wizja lokalna ma tu większą wartość niż najbardziej szczegółowa lista urządzeń przygotowana przy biurku. Dopiero na miejscu widać długość tras kablowych, dostępne gniazda, sposób prowadzenia przewodów, metalowe elementy konstrukcji i miejsca, w których publiczność może dotknąć instalacji.

W instalacji tymczasowej bezpieczeństwo zaczyna się nie od wyboru przedłużacza, lecz od rozpoznania przyłącza i warunków, w jakich będzie pracować cała ekspozycja.

Rozdzielnica, obwody i ochrona dodatkowa

Rozdzielnica dla instalacji art-tech powinna być traktowana jako część projektu, a nie skrzynka do zebrania wszystkich wtyczek. Oddzielne obwody dla oświetlenia, komputerów, urządzeń projekcyjnych i audio ułatwiają diagnozę awarii. Jeżeli jeden sterownik LED wywoła zadziałanie zabezpieczenia, nie powinno to bez potrzeby wyłączać urządzeń, które nie mają z nim związku.

Wyłącznik nadprądowy chroni przewody i odbiorniki przed przeciążeniem oraz skutkami zwarcia. RCD pełni inną funkcję: reaguje na prąd różnicowy, czyli sytuację, w której część prądu odpływa inną drogą niż przewidziany obwód. Żaden z tych aparatów nie zastępuje drugiego. Nie zastępuje ich także samo uziemienie, sprawna izolacja ani listwa zasilająca z wyłącznikiem.

Warto sprawdzić również selektywność zabezpieczeń. Jeżeli kilka RCD obejmuje wzajemnie te same obwody bez przemyślanego układu, niewielki prąd upływu może wyłączyć większą część ekspozycji. Problemem bywa też suma naturalnych prądów upływu wielu zasilaczy impulsowych. Każdy z nich może działać poprawnie, ale razem doprowadzić do zadziałania RCD przy uruchamianiu większego zestawu.

Dobór wyłączników różnicowoprądowych dla elektroniki i sterowników LED

Sprzęt używany w instalacjach art-tech często zawiera przetwornice, filtry przeciwzakłóceniowe, sterowniki LED, komputery, zasilacze do monitorów i układy sterowania. Taka elektronika może powodować prądy różnicowe o przebiegu innym niż czysta sinusoida. Dlatego wybór RCD typu AC wyłącznie dlatego, że jest dostępny w magazynie, jest złym punktem wyjścia.

Typ A rozpoznaje nie tylko przemienny prąd różnicowy, lecz także prąd pulsujący jednokierunkowy. W wielu obwodach zasilających nowoczesną elektronikę będzie właściwszym rozwiązaniem niż typ AC, ale nie można uznać go za automatycznie odpowiedni dla każdego odbiornika. Typ F stosuje się w określonych obwodach z urządzeniami jednofazowymi o regulowanej częstotliwości i charakterystyce, która może powodować bardziej złożone prądy różnicowe. Typ B jest przeznaczony do zastosowań, w których może pojawić się także gładka składowa stała, między innymi w niektórych układach z przekształtnikami.

O tym, jaki aparat zastosować, decydują między innymi:

• konstrukcja zasilacza lub przekształtnika;
• rodzaj prądów różnicowych, które może generować urządzenie;
• zalecenia producenta;
• obecność filtrów i elementów energoelektroniki;
• liczba odbiorników podłączonych do jednego obwodu;
• wymagany poziom ochrony i sposób koordynacji zabezpieczeń;
• warunki pracy, w tym wilgoć, dostęp publiczności i długość przewodów.

Podstawowe różnice można ująć tak:

To nie jest tabela typu „mała instalacja — A, duża instalacja — F albo B”. Rozmiar projektu nie określa sam w sobie typu RCD. Dwie ekspozycje o podobnej mocy mogą mieć zupełnie różne wymagania, jeśli jedna korzysta z prostych zasilaczy, a druga z napędów, falowników lub specjalistycznych przekształtników.

Typ AC nie jest uniwersalnym błędem w każdej instalacji, ale przy zestawie zasilaczy impulsowych i sterowników nie powinien być wybierany bez analizy. Z kolei zastosowanie typu B „na wszelki wypadek” także nie jest dobrą praktyką. Taki aparat musi odpowiadać rzeczywistemu zagrożeniu, układowi instalacji i dokumentacji urządzeń. Nieprawidłowo dobrany RCD może być kosztowny, niepotrzebnie wrażliwy albo po prostu nie zapewnić oczekiwanej ochrony.

Trzeba też odróżnić prąd znamionowy RCD od znamionowego prądu różnicowego. Pierwszy wiąże się z obciążeniem obwodu i współpracą z zabezpieczeniem nadprądowym. Drugi określa poziom, przy którym aparat powinien zadziałać w warunkach przewidzianych dla danego zastosowania. W obwodach dostępnych dla ludzi często stosuje się ochronę dodatkową o czułości wymaganej przez projekt i przepisy, ale ostateczny dobór zależy od układu sieci oraz przeznaczenia obwodu.

Po zamontowaniu aparatu należy wykonać test przyciskiem testowym, a w ramach pomiarów odbiorczych sprawdzić jego działanie odpowiednim przyrządem. Przycisk nie zastępuje pełnego pomiaru. Pokazuje jedynie, że mechanizm testowy może wywołać zadziałanie w określonych warunkach.

Wyrównywanie potencjałów metalowych konstrukcji artystycznych

Metalowa konstrukcja w pobliżu publiczności zasługuje na uwagę, ale nie każdy metalowy element automatycznie podlega identycznemu obowiązkowi połączenia wyrównawczego. Trzeba odróżnić części przewodzące dostępne, które są częścią urządzenia i mogą znaleźć się pod napięciem przy uszkodzeniu izolacji, od części przewodzących obcych. Te drugie mogą wprowadzać potencjał, na przykład przez kontakt z ziemią, konstrukcją budynku, inną instalacją lub dużym metalowym elementem.

Rama instalacji, kratownica, obudowa urządzenia, metalowy stelaż monitora czy element scenografii mogą wymagać przyłączenia do układu ochronnego, ale decyzja zależy od ich konstrukcji, sposobu ustawienia, połączenia z urządzeniami i warunków dostępu. Aluminiowy profil, który jest całkowicie odizolowany, nie jest analizowany tak samo jak metalowa rama połączona z obudową zasilacza albo konstrukcja stojąca na wilgotnym podłożu.

Nie należy też przyjmować jednego przekroju przewodu dla każdego projektu. Przekrój przewodu ochronnego i przewodów połączeń wyrównawczych dobiera się zgodnie z układem instalacji, zabezpieczeniami, materiałem, sposobem prowadzenia i wymaganiami właściwych przepisów oraz norm. W niektórych rozwiązaniach stosuje się przewody o przekroju większym niż minimum wynikające z prostego szacunku, na przykład ze względu na ryzyko uszkodzeń mechanicznych. O tym powinien zdecydować projektant lub elektryk odpowiedzialny za pomiary.

Przed uruchomieniem konstrukcji warto przejść przez następujące etapy:

1. Spisać wszystkie metalowe części dostępne dla publiczności oraz te, które mają kontakt z urządzeniami elektrycznymi.

2. Sprawdzić, czy dana część może znaleźć się pod napięciem w razie uszkodzenia izolacji albo czy może wprowadzić obcy potencjał.

3. Ustalić, które elementy trzeba połączyć z przewodem ochronnym lub układem połączeń wyrównawczych.

4. Wykonać połączenia w sposób odporny na poluzowanie, przypadkowe wyrwanie i korozję.

5. Sprawdzić ciągłość połączeń odpowiednim pomiarem i nanieść ich przebieg na dokumentację instalacji.

Połączenie wyrównawcze nie służy do odprowadzania dowolnego prądu roboczego i nie może zastępować przewodu ochronnego. Nie zastępuje również RCD. Jego zadaniem jest ograniczenie różnic potencjałów między dostępnymi częściami przewodzącymi, tak aby w sytuacji uszkodzenia zmniejszyć ryzyko niebezpiecznego przepływu prądu przez człowieka.

Szczególnej uwagi wymagają konstrukcje modułowe. Poszczególne segmenty mogą wyglądać jak jedna rama, ale w praktyce być rozdzielone powłoką lakierniczą, zawiasem, łącznikiem z tworzywa albo luźnym połączeniem śrubowym. Ciągłość elektryczna nie wynika z samego faktu, że elementy stykają się mechanicznie. Jeśli konstrukcja ma pełnić funkcję ochronną, połączenie trzeba wykonać i sprawdzić właśnie jako połączenie elektryczne.

Szacowanie zapotrzebowania na moc i margines bezpieczeństwa energetycznego

Suma mocy z tabliczek znamionowych jest potrzebna, ale sama nie wystarcza do zaprojektowania zasilania instalacji art-tech. Na początku należy stworzyć listę wszystkich odbiorników, a przy każdym zapisać nie tylko moc, lecz także napięcie, prąd znamionowy, sposób zasilania i przewidywany czas pracy. W przypadku sprzętu komputerowego i projekcyjnego warto sprawdzić, czy podana wartość jest poborem typowym, maksymalnym czy mocą zasilacza.

Następnie trzeba uwzględnić, które urządzenia pracują jednocześnie. Taśma LED może działać przez cały czas, komputer sterujący może obciążać zasilacz zmiennie, a projektor może pobierać więcej energii podczas rozruchu niż po ustabilizowaniu pracy. Wzmacniacz audio i aktywne głośniki także nie muszą mieć stałego poboru. Dla organizatora ważny jest zarówno pobór ciągły, jak i sytuacja najgorsza: jednoczesne uruchomienie urządzeń, załączenie oświetlenia i rozpoczęcie projekcji.

Prąd rozruchowy nie ma jednej uniwersalnej wartości dla wszystkich komputerów czy zasilaczy. Zależy od konstrukcji urządzenia, zastosowanych kondensatorów, układu zasilania, temperatury i chwili, w której kilka odbiorników zostanie włączonych naraz. Dlatego nie należy dopisywać do każdego komputera z góry przyjętego mnożnika. Jeżeli prąd rozruchowy ma znaczenie dla doboru zabezpieczeń lub agregatu, trzeba oprzeć się na danych producenta, pomiarze albo próbie uruchomienia w konfiguracji zbliżonej do docelowej.

Pomocny jest podział odbiorników na grupy:

• oświetlenie — taśmy LED, reflektory, naświetlacze i sterowniki;
• sterowanie — komputery, mikrokontrolery, interfejsy, kontrolery DMX i urządzenia sieciowe;
• obraz i dźwięk — projektory, monitory, wzmacniacze, aktywne zestawy głośnikowe;
• zaplecze — ładowarki, narzędzia, oświetlenie robocze, wentylatory i urządzenia pomocnicze.

Dla każdej grupy warto ustalić moc ciągłą, możliwe obciążenie szczytowe i momenty wspólnego startu. Dopiero potem dobiera się obwody, rozdzielnicę, przewody, zabezpieczenia i ewentualne źródło rezerwowe. Margines bezpieczeństwa nie powinien być wpisywany jako uniwersalny procent oderwany od projektu. Powinien wynikać z niepewności obliczeń, charakteru odbiorników, możliwości przyłącza oraz planu rozbudowy. Jeżeli podczas wydarzenia dojdą dodatkowe monitory, ładowarki lub urządzenia sceniczne, pierwotne wyliczenie przestaje być aktualne.

Przykładowa karta obciążenia może zawierać:

Pomiar cęgami prądowymi po wstępnym montażu jest bardzo przydatny, ale trzeba wiedzieć, co właściwie mierzymy. Bieżący pobór pokazuje stan pracy w danym momencie. Nie musi ujawnić prądu rozruchowego, krótkotrwałych skoków ani zachowania urządzenia przy maksymalnym obciążeniu. Dlatego pomiar powinien być połączony z testem obciążeniowym: uruchomieniem wszystkich odbiorników w przewidywanej kolejności, sprawdzeniem najcięższego scenariusza i obserwacją zabezpieczeń.

Warto podczas próby zasymulować realne otwarcie wydarzenia. Włączyć komputery, sterowniki, projektory, oświetlenie i audio w takiej kolejności, w jakiej zrobi to obsługa. Jeżeli kilka urządzeń ma startować automatycznie, trzeba sprawdzić właśnie ten wariant. W niektórych projektach rozwiązaniem będzie rozłożenie startu w czasie, a nie zwiększanie zabezpieczenia. Zabezpieczenia nie wolno wymieniać na większe bez sprawdzenia, czy przewody i przyłącze są do tego przystosowane.

Zasilanie elektroniki na hackathonie

Podczas hackathonu obciążenie zmienia się szybciej niż na klasycznej wystawie. Uczestnicy podłączają laptopy, ładowarki, lutownice, małe narzędzia, ekrany i urządzenia testowe. Część sprzętu jest przynoszona dopiero w dniu wydarzenia, więc lista przygotowana przez organizatora może nie obejmować wszystkiego.

Dobrym rozwiązaniem jest oddzielenie obwodów przeznaczonych dla zespołów od obwodów sterujących instalacją i urządzeń krytycznych. Ładowarki i sprzęt warsztatowy nie powinny bez potrzeby dzielić obwodu z komputerem, który steruje projekcją albo systemem bezpieczeństwa. Pomaga także opisanie gniazd według obwodów, ograniczenie liczby kaskadowo łączonych listew oraz wyznaczenie miejsca, gdzie można legalnie i bezpiecznie podłączyć dodatkowy sprzęt.

Nie wolno traktować rozgałęźnika jako sposobu na zwiększenie dostępnej mocy. Rozgałęźnik zwiększa liczbę gniazd, ale nie zmienia parametrów obwodu. Jeżeli do jednego przedłużacza trafi kilka zasilaczy, grzejnik i narzędzie o dużej mocy, ograniczeniem nadal pozostaje przewód, wtyczka, gniazdo oraz zabezpieczenie obwodu.

Wymogi środowiskowe: klasy szczelności IP i certyfikacja sprzętu

W plenerze wilgoć jest tylko jednym z zagrożeń. Przewody mogą być deptane, przejeżdżane przez wózki, ściskane w drzwiach albo prowadzone w miejscu, gdzie ociera się o nie konstrukcja. Słońce nagrzewa obudowy, promieniowanie UV osłabia niektóre materiały, a nocny spadek temperatury może powodować skraplanie wody wewnątrz urządzeń.

Klasa IP opisuje stopień ochrony obudowy przed wnikaniem ciał stałych i wody. Nie jest ogólnym certyfikatem bezpieczeństwa całego urządzenia ani prostą odpowiedzią na pytanie, czy sprzęt nadaje się na zewnątrz. IP44, IP65 i IP67 oznaczają różne poziomy ochrony, ale ich przydatność zależy od miejsca montażu, kierunku natrysku, sposobu zamknięcia złączy i tego, czy urządzenie może zostać zalane od góry albo stać w wodzie.

Nie wystarczy, że sama obudowa ma odpowiednie oznaczenie. Jeśli do urządzenia podłączymy zwykłe złącze, przedłużacz lub rozdzielacz o niższej odporności, cały punkt instalacji będzie ograniczony przez najsłabszy element. Trzeba uwzględnić także połączenia, przepusty kablowe, pokrywy, uszczelki i sposób prowadzenia przewodu. Gniazdo osłonięte przed deszczem nie jest tym samym co gniazdo przeznaczone do pracy w miejscu narażonym na strumień wody.

Sprzęt używany na zewnątrz powinien być dobrany do rzeczywistych warunków. Oznacza to między innymi:

• obudowy i rozdzielnice o klasie IP odpowiedniej dla konkretnego miejsca;
• przewody odporne na przewidywane zginanie, temperaturę, promieniowanie UV i uszkodzenia mechaniczne;
• złącza zabezpieczone przed przypadkowym rozłączeniem;
• trasy kablowe odseparowane od przejść albo zabezpieczone najazdami kablowymi;
• ochronę przed wodą stojącą, błotem i skraplaniem;
• stabilne ustawienie urządzeń, bez opierania obudów na przypadkowych podkładkach;
• rozwiązanie problemu odprowadzania ciepła, jeśli sprzęt pracuje w zamkniętej skrzyni.

Oznaczenie CE jest deklaracją, że producent deklaruje zgodność wyrobu z odpowiednimi wymaganiami Unii Europejskiej. Nie jest jednak znakiem jakości ani dowodem, że urządzenie można stosować w dowolnym środowisku. Dokumentacja, instrukcja i deklaracja zgodności powinny odpowiadać konkretnemu modelowi, a nie podobnemu produktowi znalezionemu w internecie. W przypadku urządzeń wynajmowanych należy ustalić, kto odpowiada za ich stan techniczny i dokumenty.

W plenerze warto rozważyć ochronę przeciwprzepięciową, ale jej obecność również nie jest magiczną tarczą. Dobór SPD zależy od układu sieci, miejsca instalacji, istniejącej ochrony odgromowej i sposobu zasilania. Inaczej projektuje się ochronę stałego budynku, inaczej tymczasową rozdzielnicę zasilaną z obiektu, a jeszcze inaczej zestaw zasilany z agregatu. Wrażliwa elektronika może dodatkowo wymagać ochrony na dalszych poziomach, lecz urządzenia te muszą być ze sobą skoordynowane.

Na wyjazd warto przygotować dokumentację i sprzęt w sposób, który pozwala szybko odtworzyć konfigurację:

1. Spisać modele urządzeń, ich moce, napięcia i wymagania producentów.

2. Oznaczyć przewody, rozdzielnice, obwody oraz końce kabli.

3. Przygotować schemat rozdziału zasilania i plan rozmieszczenia odbiorników.

4. Sprawdzić stan wtyczek, gniazd, uszczelek, obudów i przewodów.

5. Dobrać osłony tras kablowych do ruchu publiczności i sprzętu transportowego.

6. Zabrać dokumentację zgodności oraz protokoły wymaganych pomiarów.

7. Przygotować zapas elementów eksploatacyjnych, ale nie wymieniać zabezpieczeń na przypadkowe zamienniki.

8. Ustalić procedurę odłączenia awaryjnego i wskazać osobę odpowiedzialną za rozdzielnicę.

Ostatnia weryfikacja przed otwarciem

Pomiar bieżącego poboru jest ważny, ale dopiero razem z próbą rozruchu i obciążenia pokazuje, czy instalacja jest gotowa na rzeczywiste wydarzenie.

Przed wpuszczeniem publiczności trzeba sprawdzić nie tylko to, czy urządzenia się uruchamiają. Należy zweryfikować, czy działają zabezpieczenia, czy przewody ochronne mają ciągłość, czy RCD reagują zgodnie z wymaganiami pomiaru, a konstrukcje metalowe nie tworzą niekontrolowanych różnic potencjałów. Próba powinna obejmować także sytuacje mniej wygodne: ponowne załączenie po zaniku napięcia, jednoczesny start kilku zasilaczy, odłączenie jednego urządzenia i pracę z pełną przewidywaną jasnością oświetlenia.

Praktyczna kolejność może wyglądać następująco:

1. Elektryk sprawdza przyłącze, układ sieci, rozdzielnicę i wyniki pomiarów.

2. Odbiorniki zostają pogrupowane według funkcji i podłączone do zaplanowanych obwodów.

3. Weryfikuje się połączenia ochronne oraz elementy metalowe dostępne dla publiczności.

4. Uruchamia się sprzęt w docelowej kolejności, również z urządzeniami zaplecza.

5. Mierzy się obciążenie w kilku stanach pracy, a nie tylko w trybie jałowym.

6. Sprawdza się reakcję zabezpieczeń i ewentualne objawy przeciążenia: nagrzewanie, migotanie, resetowanie sterowników lub wyłączanie zasilaczy.

7. Kontroluje się trasy kablowe, zamknięcia rozdzielnic, osłony i dostęp osób postronnych.

8. Wyniki próby oraz wprowadzone zmiany nanosi się na dokumentację.

Jeśli instalacja korzysta z agregatu, dochodzą kwestie stabilności napięcia i częstotliwości, uziemienia, sposobu przełączania źródła oraz dopuszczalnego obciążenia. Nie każdy agregat dobrze współpracuje z czułą elektroniką, a jego moc znamionowa nie opisuje całego zachowania przy nagłym podłączeniu dużego zestawu zasilaczy. Konfigurację trzeba sprawdzić z konkretnym modelem agregatu i odbiorników.

W przypadku wydarzenia wielodniowego kontrola nie kończy się w chwili otwarcia. Deszcz, przesunięcie konstrukcji, rozłączenie złącza przez ekipę techniczną albo dołożenie urządzenia przez uczestnika mogą zmienić warunki pracy. Rozdzielnica powinna być dostępna dla upoważnionej obsługi, ale zabezpieczona przed publicznością. Zespół powinien wiedzieć, które objawy oznaczają konieczność odłączenia obwodu, a których nie wolno usuwać przez wielokrotne załączanie zabezpieczenia.

Zasilanie instalacji art-tech wymagań nie da się sprowadzić do jednej wartości mocy, jednego typu RCD ani jednego stopnia ochrony IP. Każdy projekt ma własny zestaw odbiorników, konstrukcji, tras kablowych i warunków środowiskowych. Najbezpieczniejsza procedura łączy analizę dokumentacji urządzeń, ocenę przyłącza, prawidłowy dobór zabezpieczeń, pomiary oraz próbę w konfiguracji możliwie bliskiej rzeczywistej pracy.

Dobrze przygotowana instalacja nie musi być skomplikowana. Musi natomiast być opisana, sprawdzona i odporna na najbardziej prawdopodobny scenariusz awarii. Dzięki temu technologia pozostaje tym, czym powinna być w art-tech: narzędziem interakcji i ekspresji, a nie ukrytym ryzykiem czekającym na pierwsze uruchomienie.
