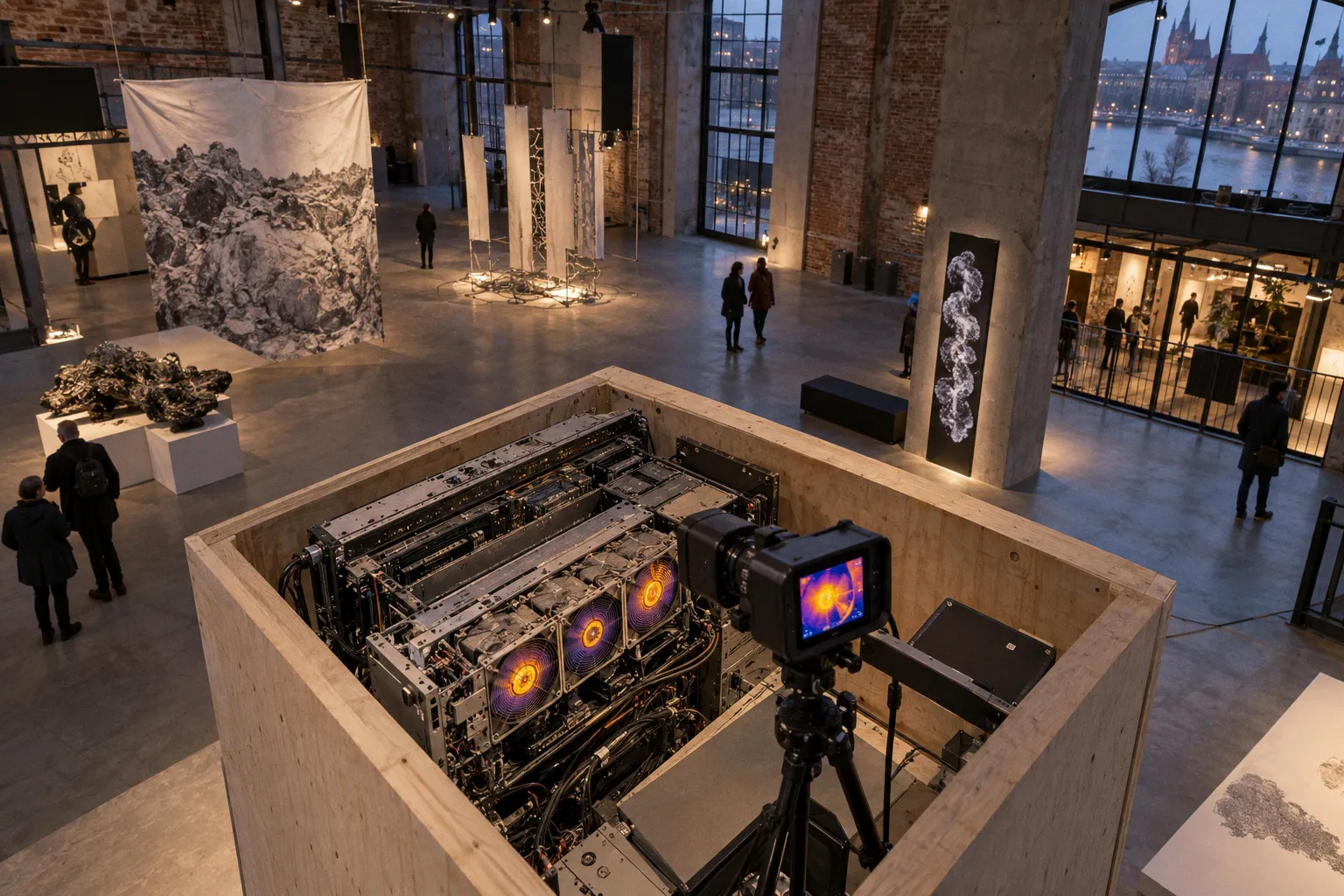

Chłodzenie komputera w instalacji: co sprawdzić przed startem

Pierwszy objaw problemów z chłodzeniem nie zawsze jest głośny. Czasem to ciche ścinanie klatek, opóźniona reakcja na czujnik, pojedyncze artefakty albo zamrożenie systemu w trakcie pokazu.

Temperatura sama w sobie nie mówi jeszcze, czy komputer działa bezpiecznie. Liczy się model procesora i karty, ustawienia zasilania, obciążenie, temperatura otoczenia oraz sposób odprowadzania ciepła z obudowy. Mechanizmy ochronne mogą obniżać zegary, gdy układ zbliża się do własnego limitu termicznego, ale ten limit nie jest jedną uniwersalną wartością dla wszystkich komputerów. Zanim publiczność cokolwiek zauważy, wydajność może już zmieniać się dynamicznie.

Ten tekst jest mapą decyzji, które trzeba podjąć, zanim instalacja trafi na salę wystawową. Układ wentylatorów, konsekwencje zabudowy, wybór chłodzenia i sposoby monitoringu są tu ważniejsze niż sama liczba na wyświetlaczu. W galerii nie wystarczy uruchomić komputera na kilka minut i uznać, że problem został rozwiązany.

Mechanizmy ochrony termicznej: kiedy i dlaczego sprzęt zwalnia

Nowoczesne procesory i układy graficzne mają mechanizmy zarządzania temperaturą oraz poborem energii. Gdy temperatura zbliża się do wartości granicznej określonej przez producenta, układ może obniżyć napięcie, taktowanie albo limit mocy. W praktyce oznacza to mniejszą ilość ciepła, ale też spadek wydajności. To właśnie thermal throttling, czyli automatyczne ograniczanie pracy w celu ochrony komponentu.

W specyfikacjach można spotkać pojęcia takie jak Tjunction, Tcase, GPU Temperature czy Hot Spot. Nie oznaczają one dokładnie tego samego pomiaru. Temperatura rdzenia karty graficznej może wyglądać poprawnie, podczas gdy punkt Hot Spot jest wyraźnie cieplejszy. Z kolei procesor może przez krótki czas pracować przy wysokiej temperaturze zgodnie z założeniami producenta, bez oznak awarii. Dlatego nie warto budować diagnozy na jednym odczycie ani przenosić progu z jednej platformy na inną.

W instalacji artystycznej trzeba obserwować przede wszystkim zachowanie systemu pod rzeczywistym obciążeniem:

• czy liczba klatek pozostaje stabilna przez cały czas trwania pokazu;
• czy opóźnienie reakcji na czujniki rośnie po rozgrzaniu obudowy;
• czy zegary CPU i GPU spadają wtedy, gdy obciążenie nadal powinno być wysokie;
• czy pojawiają się błędy sterownika, artefakty, restarty albo zawieszanie aplikacji;
• czy wentylatory stopniowo wchodzą na wyższe obroty, mimo że warunki w programie się nie zmieniają.

Warto rozdzielić temperaturę od throttlingu. Przekroczenie konkretnej wartości nie zawsze oznacza natychmiastowe ograniczenie zegarów, a ograniczenie może wynikać również z limitu mocy, ustawień firmware’u albo temperatury innego elementu. Karta graficzna może zmniejszyć taktowanie nie dlatego, że właśnie osiągnęła jedną magiczną granicę, ale dlatego, że jej algorytm Boost reaguje na cały zestaw warunków.

Brak komunikatu o błędzie nie oznacza, że instalacja ma zapas wydajności. Jeżeli zegary spadają, a obciążenie pozostaje wysokie, termika może już wpływać na działanie dzieła.

Monitoring trzeba włączyć przed premierą, a nie po pierwszej reklamacji. HWiNFO64, MSI Afterburner z nakładką ekranową albo narzędzia dostarczane przez producenta pozwalają obserwować temperatury, zegary, pobór mocy i prędkość wentylatorów. W przypadku komputera ukrytego w zabudowie przydatniejszy od jednorazowego podglądu bywa log zapisujący dane przez cały pokaz. Dzięki niemu można sprawdzić, czy problem pojawia się od razu, czy dopiero po nagrzaniu mebla i pomieszczenia.

Test obciążenia powinien przypominać wystawę

Testowanie na pulpicie i przy otwartej obudowie daje tylko część informacji. Komputer trzeba uruchomić w konfiguracji możliwie zbliżonej do docelowej: z zamontowanymi panelami, przewodami, filtrami, ekranami i elementami zabudowy, które mogą ograniczać przepływ powietrza. Jeżeli instalacja korzysta z kamery, projektora, silników albo dodatkowych sterowników, powinny działać podczas próby.

Nie chodzi o to, by ślepo obciążyć wszystkie komponenty maksymalnym testem syntetycznym. Ważniejsze jest odtworzenie najtrudniejszego fragmentu pokazu i sprawdzenie, jak system zachowuje się po dłuższym czasie. Pomiar wykonany w pierwszych minutach może nie pokazać temperatury powietrza, która zgromadzi się wewnątrz zabudowy później.

Obieg powietrza: nadciśnienie, kierunek i filtry

Sama wymiana wentylatora na mocniejszy rzadko rozwiązuje problem. Liczy się kierunek przepływu, dostęp powietrza do wlotu oraz możliwość odprowadzenia ogrzanego powietrza. W ciasnej zabudowie ten sam wentylator, który działa dobrze w otwartej obudowie, może stracić wydajność, gdy przed jego łopatkami znajduje się filtr, kratka, ściana mebla albo zwinięty przewód.

Klasyczna konfiguracja komputera zakłada zasysanie chłodniejszego powietrza przez front lub dół obudowy i wypychanie ogrzanego przez tył albo górę. Taki układ jest intuicyjny, ale w instalacji trzeba sprawdzić go w całej konstrukcji. Wylot obudowy skierowany w stronę zamkniętej ścianki nie jest prawdziwym wylotem. Powietrze może wprawdzie opuścić komputer, ale pozostanie w szafce, skąd zostanie ponownie zassane.

W wielu zabudowach korzystne jest lekkie nadciśnienie, czyli nieco większy potencjał nawiewu niż wyciągu. Nie należy jednak traktować proporcji wentylatorów jako gwarantowanej wartości. Rzeczywisty przepływ zależy od oporu filtrów, długości kanałów, geometrii otworów i charakterystyki konkretnych wentylatorów. Dwa modele o tej samej średnicy mogą zachowywać się zupełnie inaczej po zamontowaniu za gęstą siatką.

Nadciśnienie ma praktyczną zaletę: przy dobrze zaprojektowanych filtrach ogranicza zasysanie kurzu przez przypadkowe szczeliny. Nie zastępuje jednak czyszczenia. Zabrudzony filtr zwiększa opór, a wentylator zaczyna pracować głośniej i mniej skutecznie. Dlatego filtr powinien być dostępny bez rozbierania połowy instalacji.

Przy projektowaniu obiegu warto sprawdzić:

• czy wlot i wylot znajdują się w różnych strefach zabudowy, zamiast tuż obok siebie;
• czy za wylotem znajduje się wolna przestrzeń albo kanał prowadzący dalej;
• czy kratka nie jest zasłonięta ścianą, tkaniną, kablem lub elementem dekoracyjnym;
• czy filtr można wyjąć podczas ekspozycji bez demontażu całego komputera;
• czy kierunek obrotu każdego wentylatora został oznaczony na etapie montażu;
• czy poziom hałasu jest akceptowalny dla konkretnej galerii, a nie tylko dla pracowni.

Wentylator o większej średnicy często może przetłaczać potrzebną ilość powietrza przy niższych obrotach niż mniejszy model. Nie jest to jednak argument za automatycznym montowaniem największego dostępnego elementu. Liczą się miejsce, grubość obudowy, opór filtra, sposób sterowania oraz charakter dźwięku. W instalacji interaktywnej jednostajny szum może być mniej uciążliwy niż cykliczne wchodzenie małego wentylatora na wysokie obroty.

Jeżeli galeria ma sprawną wentylację mechaniczną, wylot zabudowy można połączyć z istniejącym kanałem tylko po uzgodnieniu tego z administracją i osobą odpowiedzialną za instalacje budynku. W przeciwnym razie lepszy będzie niezależny kanał, który wyprowadzi ciepło poza obudowę mebla. Samo skierowanie powietrza do wnętrza sali nie rozwiązuje problemu — przenosi go jedynie z szafki do pomieszczenia.

Zabudowa: jak uniknąć kumulacji ciepła

Najczęstszy błąd polega na wstawieniu komputera do estetycznej zabudowy meblowej bez zaplanowania drogi dla powietrza. Front jest zamknięty, tył znajduje się blisko ściany, a boki są wpuszczone w ścianki mebla. Komputer ma wtedy własny obieg, ale nie ma skutecznej wymiany z pomieszczeniem.

Nie da się uczciwie podać jednej uniwersalnej odległości, która rozwiąże problem w każdej konstrukcji. Potrzebny odstęp zależy od tego, gdzie znajduje się wlot, jak duży jest wylot, czy zastosowano filtr i czy powietrze ma dokąd odpłynąć. Kilka centymetrów wolnej przestrzeni może wystarczyć przy dużej, perforowanej powierzchni, ale okazać się niewystarczające, gdy obok znajduje się wąska szczelina albo kanał z ostrym załamaniem.

Dlatego zamiast wpisywać do projektu sztywną liczbę, trzeba ocenić cały tor przepływu. Najlepiej zrobić próbę z zamkniętą zabudową i porównać ją z punktem odniesienia, czyli komputerem pracującym w docelowej konfiguracji bez dodatkowego ograniczenia. Jeżeli po zamknięciu mebla rosną temperatury, hałas lub obroty wentylatorów, problemem może być nie sam radiator, lecz opór na wlocie albo brak drożnego wylotu.

Szczególnej uwagi wymagają:

• tylna ścianka, która często zostaje dosunięta do muru i blokuje ujście ogrzanego powietrza;
• górna część mebla, gdzie gromadzi się ciepłe powietrze, jeśli nie ma otworu wyprowadzającego;
• podstawa, gdy komputer zasysa powietrze od dołu, a konstrukcja stoi bezpośrednio na podłodze;
• materiały izolujące, takie jak MDF, sklejka czy grube panele, które ograniczają wymianę ciepła z otoczeniem;
• elementy miękkie, na przykład filc, tkanina i pianka akustyczna, które mogą zasłaniać kratki lub zatrzymywać kurz.

Otwarcie bocznego panelu obudowy również nie jest automatycznym rozwiązaniem. Jeżeli komputer znajduje się w zamkniętym meblu, będzie po prostu ogrzewał powietrze wewnątrz konstrukcji. Panel może chwilowo poprawić warunki przy otwartej zabudowie, ale podczas ekspozycji nie zapewni kontrolowanego kierunku przepływu.

Przydatne bywają perforowane fronty, kratki w tylnej ściance i dodatkowy wyciąg zamontowany w meblu. Taki wentylator powinien pracować w zgodzie z wentylatorami komputera, a nie przeciwko nim. Jeżeli wyciąg zasysa powietrze z przypadkowych miejsc, może skierować kurz przez elektronikę albo wytworzyć podciśnienie przy filtrze wlotowym.

Dobra zabudowa nie ukrywa problemu termicznego. Ukrywa komputer, ale zostawia powietrzu czytelną drogę wejścia i wyjścia.

Przed montażem warto przygotować dostęp serwisowy. Technik powinien móc wyjąć filtr, zobaczyć kontrolki, odłączyć zasilanie i dostać się do wentylatorów bez demontażu elementów, których nie wolno ruszać podczas wystawy. Estetyka jest częścią projektu, ale niedostępny filtr szybko staje się filtrem nieczyszczonym.

Wybór systemu chłodzenia: od wentylatorów po układy wodne

Dobór chłodzenia zależy od mocy komponentów, charakteru obciążenia, miejsca w zabudowie i akceptowalnego poziomu hałasu. Inne wymagania ma komputer sterujący prostą animacją, inne stacja renderująca obraz w czasie rzeczywistym. Nie warto dobierać chłodzenia wyłącznie na podstawie rozmiaru obudowy albo deklarowanej mocy wentylatora.

Chłodzenie powietrzem

W wielu instalacjach chłodzenie powietrzem jest najprostszym i najbardziej przewidywalnym rozwiązaniem. Duży radiator CPU, sprawne wentylatory obudowy i drożny wylot mogą zapewnić stabilną pracę bez pompy, przewodów i dodatkowych punktów awarii. Ma to znaczenie w projektach transportowanych między pracowniami, galeriami i magazynami.

Minusem jest przenoszenie całego ciepła do przestrzeni wokół komputera. Jeżeli zabudowa nie oddaje go dalej, większy radiator nie rozwiąże problemu. W takiej sytuacji nawet wydajne chłodzenie procesora będzie jedynie sprawniej podgrzewać wnętrze mebla.

Warto też zwrócić uwagę na orientację radiatora. Strumień powietrza powinien prowadzić w stronę głównego wylotu obudowy, a nie kończyć się na zamkniętym panelu. W małych komputerach format chłodzenia bywa ograniczony, dlatego tym ważniejsze staje się ograniczenie poboru mocy i sprawdzenie obciążenia w realnym scenariuszu.

Chłodzenie wodne AIO

Chłodzenie AIO, czyli fabrycznie zamknięty układ wodny, może być dobrym wyborem dla mocnego procesora, gdy brakuje miejsca nad płytą główną albo gdy zależy nam na przeniesieniu wymiennika ciepła w inne miejsce obudowy. Trzeba jednak precyzyjnie opisać, co faktycznie robi ten system.

AIO nie musi mieć radiatora zamontowanego poza obudową. W typowej konfiguracji chłodnica znajduje się wewnątrz obudowy, na froncie, górze lub z tyłu, zależnie od konstrukcji i dostępnego miejsca. Montaż poza obudową jest tylko jedną z możliwości i wymaga przewidzenia mocowania, ochrony przewodów oraz bezpiecznego prowadzenia powietrza. Nie każda chłodnica ani każdy zestaw będzie do tego przystosowany.

Najważniejszy pozostaje bilans cieplny. Chłodnica odbiera ciepło z procesora, ale oddaje je do powietrza. Jeśli to powietrze zostaje w zamkniętej zabudowie, AIO nie usuwa problemu — może jedynie przenieść źródło ciepła z radiatora procesora do przestrzeni mebla.

Przy montażu trzeba uwzględnić:

• położenie pompy i najwyższego punktu układu;
• możliwość odpowietrzania oraz ograniczenie ryzyka gromadzenia pęcherzy w niepożądanym miejscu;
• promień gięcia przewodów i ochronę przed ich załamaniem;
• dostęp do chłodnicy, wentylatorów oraz złączy;
• dodatkowy hałas pompy, który w cichej galerii może być bardziej zauważalny niż szum wentylatora.

Układ własny

Custom loop daje dużą swobodę w rozmieszczeniu chłodnicy, bloku i przewodów. Można oddzielić część widoczną dla publiczności od komputera, poprowadzić przewody w zaprojektowanym kanale albo umieścić chłodnicę w miejscu z lepszym dostępem do powietrza. Ta elastyczność ma jednak cenę: większą złożoność i trudniejszy serwis.

Każde dodatkowe złącze jest kolejnym miejscem, które trzeba kontrolować. Transport, wielokrotne składanie i rozkładanie instalacji oraz zmiany temperatury zwiększają znaczenie kontroli szczelności. Układ własny może być uzasadniony w dużej, wymagającej instalacji, ale nie powinien być wybierany wyłącznie dlatego, że wygląda efektownie albo pozwala zredukować rozmiar radiatora.

W przypadku karty graficznej trzeba pamiętać, że chłodzenie procesora nie rozwiązuje problemów GPU. Jeżeli karta generuje większość ciepła podczas renderowania, największą różnicę może przynieść poprawa jej wlotu i wylotu, ograniczenie poboru mocy albo wybór modelu lepiej dopasowanego do pracy w zabudowie.

Konserwacja i monitoring: jak utrzymać wydajność przez cały czas ekspozycji

Najlepszy projekt termiczny zawodzi bez regularnego serwisu. Kurz osiada na filtrach, radiatorach i łopatkach wentylatorów. Z czasem rośnie opór przepływu, a układ kompensuje go wyższymi obrotami. Wzrost temperatury nie musi pojawić się od razu. Często najpierw zmienia się hałas, potem zegary, a dopiero na końcu stabilność aplikacji.

Harmonogram konserwacji powinien wynikać z warunków konkretnej wystawy. Inaczej planuje się serwis w sterylnej sali z krótką ekspozycją, inaczej w miejscu o dużym ruchu, z długimi godzinami otwarcia i częstym dostępem publiczności. Przydatny jest prosty dziennik, w którym zapisuje się datę czyszczenia, stan filtrów, temperatury z testu oraz wszelkie zmiany w ustawieniu sprzętu.

Podczas przeglądu warto przejść przez następujące kroki:

1. Obejrzeć filtry i kratki. Nie tylko pod kątem widocznego kurzu, lecz także tego, czy nie zostały zasłonięte przez dekorację, przewód albo przesunięty element konstrukcji.

2. Sprawdzić wentylatory. Nietypowe terkotanie, okresowe zatrzymywanie się albo nagła zmiana tonu mogą wskazywać na zużyte łożysko lub ciało obce.

3. Porównać logi z wcześniejszymi logami. Pojedyncza temperatura jest mniej użyteczna niż trend z podobnego obciążenia.

4. Oczyścić radiator bez rozpędzania wentylatora. Przy przedmuchiwaniu warto unieruchomić łopatki, aby nie obracały się niekontrolowanie.

5. Zweryfikować mocowania i przewody. W transporcie mogą poluzować się ciężkie radiatory, uchwyty chłodnic albo elementy prowadzące przewody.

6. Powtórzyć test po serwisie. Jeżeli po czyszczeniu parametry nie wracają do wcześniejszego poziomu, problem może znajdować się w przepływie powietrza, sterowaniu wentylatorami albo samym komponencie.

Wymiana pasty termoprzewodzącej również nie powinna być rytuałem wykonywanym przy każdej wystawie. Ma sens wtedy, gdy pojawiają się przesłanki: pogorszenie kontaktu, demontaż chłodzenia, wyraźna zmiana temperatur przy porównywalnym obciążeniu albo zalecenia producenta. Nieprawidłowo nałożona pasta i źle dociśnięty radiator mogą pogorszyć sytuację zamiast ją poprawić.

Monitoring może działać na kilka sposobów. W małej instalacji wystarczy log zapisujący temperaturę, zegary i błędy do pliku. W większej przydatny będzie zewnętrzny ekran serwisowy albo zdalny dostęp dla technika. Nie musi być widoczny dla publiczności. Ważne, aby osoba odpowiedzialna za ekspozycję mogła sprawdzić stan komputera bez otwierania zabudowy i bez przerywania pracy dzieła.

Alerty powinny mieć sensowny kontekst. Jednorazowy skok temperatury podczas uruchamiania nie musi oznaczać awarii, podobnie jak krótki wzrost obciążenia w wymagającej scenie. Lepszym sygnałem jest utrzymywanie się niekorzystnych wartości przez dłuższy czas, powtarzalny spadek zegarów albo różnica względem wcześniej ustalonego punktu odniesienia. Progi alarmowe należy ustawić dla konkretnej platformy, a nie kopiować z innego komputera.

Stabilność przez pierwszy tydzień nie jest dowodem, że instalacja przetrwa cały sezon. Najcenniejszy jest zapis warunków pracy, który pozwala zauważyć zmianę, zanim zobaczy ją publiczność.

Próba generalna przed otwarciem

Przed startem ekspozycji warto przeprowadzić próbę w warunkach możliwie bliskich docelowym. Komputer powinien pracować w pełnej zabudowie, z zamkniętymi panelami i uruchomionym programem instalacji. Jeżeli w sali działa klimatyzacja, trzeba uwzględnić zarówno jej normalną pracę, jak i możliwe wahania temperatury. Nie można zakładać, że powietrze przy samej obudowie ma takie same warunki jak powietrze na środku pomieszczenia.

Podczas próby należy obserwować nie tylko maksymalny odczyt, lecz także:

• czas, po którym temperatura przestaje rosnąć;
• zachowanie zegarów po rozgrzaniu całej zabudowy;
• poziom hałasu w najcichszej części pokazu;
• reakcję systemu na otwieranie drzwi serwisowych i zmianę przepływu;
• temperaturę powietrza przy wlocie oraz przy wylocie;
• stabilność komunikacji z czujnikami, projektorem, kamerą i innymi urządzeniami.

Jeżeli po teście trzeba otworzyć panel, skierować na komputer dodatkowy wentylator albo ręcznie pilnować temperatury, projekt nie jest jeszcze gotowy do wystawy. Doraźna poprawa może pomóc podczas awarii, ale nie powinna być podstawowym systemem chłodzenia.

Co sprawdzić przed startem

Chłodzenie komputera w instalacji artystycznej trzeba projektować razem z obudową, meblem i scenariuszem działania. Najpierw należy ustalić, ile ciepła powstaje podczas rzeczywistego pokazu, potem wyznaczyć drogę jego odprowadzenia. Dopiero na końcu warto decydować, czy wystarczy chłodzenie powietrzem, czy potrzebny będzie AIO albo bardziej rozbudowany układ.

Przed otwarciem ekspozycji trzeba mieć odpowiedź na kilka prostych, ale konkretnych pytań:

1. Skąd komputer pobiera powietrze i dokąd je oddaje? Jeśli odpowiedź brzmi „do wnętrza mebla”, obieg nie jest zakończony.

2. Czy filtry, kratki i wentylatory są dostępne dla technika? Niedostępny element prędzej czy później zostanie pominięty w serwisie.

3. Czy pomiar obejmuje CPU, GPU, zegary, pobór mocy i obroty wentylatorów? Sama temperatura może nie wyjaśnić spadku wydajności.

4. Czy test wykonano w zamkniętej, docelowej konfiguracji? Wynik z otwartej obudowy nie opisuje warunków w instalacji.

5. Czy wiadomo, co zrobić po przekroczeniu ustalonego progu? Alert bez procedury jest tylko kolejną liczbą na ekranie.

6. Czy układ chłodzenia da się bezpiecznie transportować i serwisować? Dotyczy to szczególnie ciężkich radiatorów, chłodnic i układów własnych.

Nie ma jednej temperatury, która gwarantuje bezpieczeństwo każdej instalacji, tak jak nie ma jednej liczby wentylatorów właściwej dla każdej zabudowy. Limity należy odczytać dla konkretnego procesora i GPU, a następnie porównać je z zachowaniem systemu pod rzeczywistym obciążeniem. Wysoka temperatura może uruchomić ochronę i ograniczyć wydajność, ale nie oznacza automatycznie trwałego uszkodzenia krzemu. Z kolei praca poniżej granicy nie zwalnia z kontroli przepływu, czyszczenia i obserwowania stabilności.

Dobrze zaprojektowana instalacja nie polega na tym, że komputer jest niewidoczny. Polega na tym, że jego obecność nie zakłóca działania dzieła, a technik ma dostęp do informacji i elementów potrzebnych do utrzymania systemu. Wtedy chłodzenie przestaje być awaryjnym dodatkiem do zabudowy i staje się częścią projektu — równie ważną jak obraz, dźwięk, czujnik czy mechanizm interakcji.
