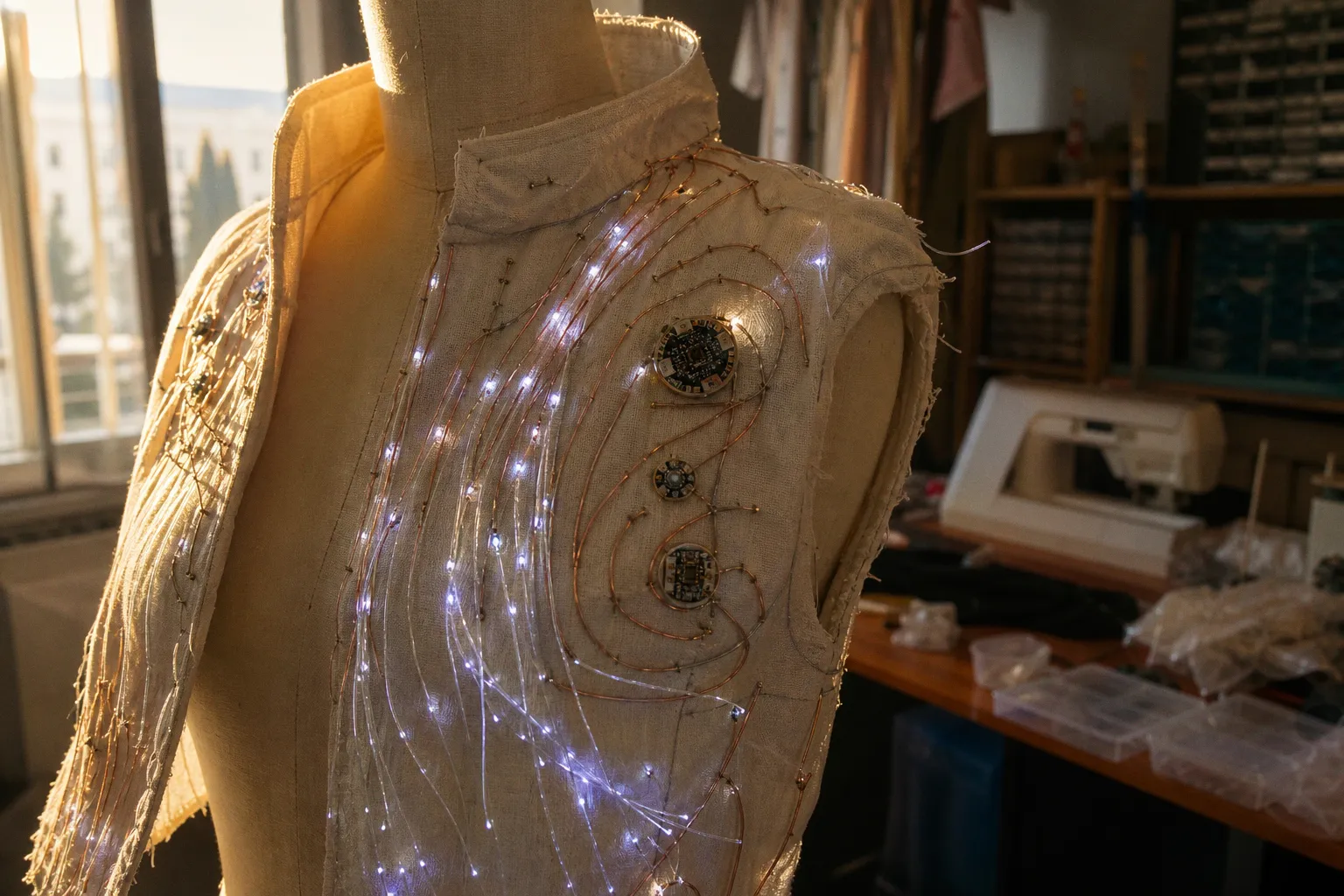

Elektronika ubieralna: od koncepcji do działającego stroju

Kostium może rozświetlać się pod wpływem ruchu, reagować na dźwięk, zmieniać kolor w kontakcie z widzem albo sygnalizować napięcie ciała za pomocą czujników. Żeby jednak efekt sceniczny nie skończył się po kilku minutach, trzeba od początku połączyć trzy porządki: elektronikę, konstrukcję odzieży i sposób użytkowania.

W e-tekstyliach przewody nie biegną po płaskiej płytce montażowej, lecz po materiale, który się zgina, rozciąga, ociera o ciało i pracuje razem z ruchem. To zmienia sposób projektowania. Połączenie, które działa na stole, może przestać działać po wszyciu w rękaw. Akumulator może być wystarczający dla pojedynczej diody, ale zbyt słaby dla kilku jasnych elementów świetlnych i czujników. Z kolei dobrze zaprojektowany kostium nie tylko reaguje efektownie — pozostaje też bezpieczny, możliwy do naprawy i wygodny dla osoby, która go nosi.

Od LilyPad do współczesnych e-tekstyliów

Jednym z przełomowych momentów dla elektroniki ubieralnej była komercyjna premiera platformy LilyPad Arduino w październiku 2007 roku. Leah Buechley, współpracując z firmą SparkFun Electronics, zaprojektowała rozwiązanie przeznaczone specjalnie do e-tekstyliów i odzieży interaktywnej. Płytka miała być nie tylko funkcjonalna, ale także możliwa do wszycia w tkaninę.

To istotna zmiana względem klasycznej elektroniki prototypowej. W typowym układzie przewody łączy się z płytką za pomocą złączy, goldpinów lub lutowanych kabli. W stroju interaktywnym połączenie może zostać wykonane przewodzącą nicią. Komponenty są rozmieszczone na powierzchni ubrania, a ich układ powinien uwzględniać szwy, zgięcia materiału, dostęp do baterii i sposób czyszczenia kostiumu.

W 2012 roku Adafruit wprowadziła platformę FLORA, rozwijaną jako konkurencyjny system mikrokontrolera do szycia. Płytka FLORA ma średnicę 1,75 cala, czyli około 4,45 cm, waży 4,4 g i pracuje przy napięciu 3,3 V. Wyposażono ją również w regulator napięcia 250 mA. Te parametry dobrze pokazują, dlaczego miniaturowe platformy są przydatne w kostiumach: elektronika nie musi zajmować dużej powierzchni ani znacząco zwiększać masy stroju.

Nie należy jednak traktować małego rozmiaru jako rozwiązania wszystkich problemów. Płytka może być niewielka, lecz dookoła niej trzeba jeszcze zaplanować:

• miejsce na źródło zasilania;
• punkty mocowania i odciążenia przewodów;
• dostęp do przycisku, portu programowania lub przełącznika;
• osłonę przed potem, wilgocią i przypadkowym zwarciem;
• sposób demontażu modułu przed praniem lub transportem;
• przestrzeń, w której elektronika nie będzie uwierała ciała.

W sztuce interaktywnej elektronika ma służyć działaniu, a nie dominować nad kostiumem. Dlatego wybór platformy powinien wynikać z wymagań projektu: liczby wejść i wyjść, rodzaju czujników, liczby elementów świetlnych, sposobu programowania oraz warunków występu.

W e-tekstyliach płytka jest tylko jednym z elementów konstrukcji. O powodzeniu projektu decyduje to, jak działa cały strój, a nie sama elektronika wyjęta z opakowania.

Najpierw zachowanie stroju, potem komponenty

Najpraktyczniejszy opis projektu nie brzmi: użyjemy mikrokontrolera, diod i czujnika. Lepiej zacząć od odpowiedzi na pytanie: co dokładnie ma zrobić kostium i po czym ma rozpoznać, że powinien to zrobić?

Przykładowe zachowania mogą wyglądać tak:

1. Reakcja na ruch — elementy świetlne rozjaśniają się podczas unoszenia ręki, obrotu albo gwałtownej zmiany kierunku.

2. Reakcja na dźwięk — kostium odpowiada na rytm, natężenie dźwięku lub określone pasmo częstotliwości.

3. Reakcja na dotyk — widz uruchamia światło albo zmianę wzoru przez dotknięcie wybranej części materiału.

4. Reakcja na odległość — strój sygnalizuje zbliżenie innej osoby.

5. Reakcja na stan użytkownika — czujnik nacisku, zgięcia lub temperatury wpływa na kolor, pulsowanie czy intensywność animacji.

Dopiero po opisaniu zachowania można dobrać czujniki w ubraniach art-tech. Czujnik nie powinien być wybierany dlatego, że jest popularny albo łatwo znaleźć jego przykład w internecie. Powinien mierzyć zjawisko, które rzeczywiście wiąże się z dramaturgią projektu.

Jeśli kostium ma reagować na ruch, czujnik umieszczony na sztywnej części konstrukcji może dawać stabilniejsze wyniki niż element wszyty w miejsce mocno pracujące. Jeżeli jednak celem jest właśnie pokazanie deformacji materiału, czujnik zgięcia lub nacisku może zostać potraktowany jako część języka wizualnego. W takim przypadku jego niedoskonałość nie musi być wadą — ale trzeba ją przewidzieć w programie i konstrukcji.

Dobrym rozwiązaniem jest rozdzielenie projektu na trzy warstwy:

• warstwa fizyczna — materiał, nici przewodzące, płytka, czujniki, diody i zasilanie;
• warstwa logiczna — zasady przeliczania sygnałów z czujników na reakcję;
• warstwa artystyczna — rytm, kolor, intensywność, opóźnienie i sposób komunikowania odpowiedzi.

Dzięki temu łatwiej ustalić, gdzie znajduje się problem. Jeżeli światło nie reaguje na ruch, przyczyna może tkwić w zerwanym połączeniu, błędnej interpretacji odczytu albo źle dobranym czasie animacji. Bez takiego podziału każda usterka wygląda jak jeden duży, nieczytelny błąd.

Dobór platformy i zasilania

W przypadku małych projektów twórczych liczy się nie tylko moc obliczeniowa mikrokontrolera, lecz także jego forma. Okrągła płytka może dobrze pasować do ornamentu lub centralnego elementu kostiumu. Moduł o płaskiej konstrukcji łatwiej ukryć w pasie, kołnierzu albo pod warstwą materiału. Z kolei większa płytka z dodatkowymi złączami może przyspieszyć prototypowanie, choć później wymaga lepszego zabezpieczenia.

W projektach e-tekstylnych często stosuje się płaskie baterie guzikowe CR2032 o napięciu 3 V albo akumulatory litowo-polimerowe o napięciu nominalnym 3,7 V. Nie są to zamienne rozwiązania w sensie konstrukcyjnym. Różnią się pojemnością, sposobem obsługi, możliwością ładowania, masą i wymaganiami bezpieczeństwa.

Adafruit FLORA celowo nie ma wbudowanej ładowarki pakietów LiPo. To zabieg bezpieczeństwa: ładowanie akumulatora bezpośrednio na tkaninie mogłoby zwiększać ryzyko pożaru. W praktyce oznacza to, że akumulator należy ładować poza strojem, przy użyciu odpowiedniego, przeznaczonego do tego urządzenia, a następnie podłączać go dopiero przed użyciem kostiumu.

Pojemność baterii nie mówi jeszcze, jak długo projekt będzie działał. Zużycie energii zależy między innymi od liczby diod, ich jasności, częstotliwości pomiarów czujników i sposobu pracy mikrokontrolera. Szczególnie wymagające potrafią być intensywne animacje świetlne. W prototypie warto więc rozpocząć od ograniczonej liczby elementów i dopiero później zwiększać rozbudowę układu.

Przewodzące nici i elastyczne ścieżki

Przewodząca nić wygląda jak zwykły materiał tekstylny, ale zachowuje się zupełnie inaczej podczas szycia. Może się strzępić, tworzyć przypadkowe zwarcia i zwiększać opór na długich odcinkach. Nie wystarczy więc wszyć jej między dwa punkty. Trzeba zaprojektować przebieg ścieżki oraz sposób zabezpieczenia każdego połączenia.

Najważniejsze zasady prowadzenia nici są proste, choć w praktyce wymagają dyscypliny:

• ścieżki zasilania i masy powinny być prowadzone tak, aby nie krzyżowały się przypadkowo;
• końcówki nici trzeba dobrze zamocować i odizolować od sąsiednich połączeń;
• długie odcinki należy prowadzić w miejscach, które nie będą stale zginane;
• punkty przy płytce powinny mieć dodatkowe mocowanie mechaniczne;
• elementy narażone na szarpanie warto umieszczać w pobliżu szwów lub wzmacnianych fragmentów materiału;
• elektronika powinna być możliwa do odłączenia bez rozpruwania całego kostiumu.

Warto odróżnić połączenie elektryczne od mocowania mechanicznego. Przewodząca nić może przewodzić prąd, ale nie zawsze powinna samodzielnie utrzymywać ciężar akumulatora lub modułu. Jeżeli bateria zwisa na przewodach, każdy ruch użytkownika obciąża te same miejsca, które odpowiadają za przewodzenie. To szybka droga do przerywania obwodu.

W bardziej wymagających projektach można stosować elastyczne ścieżki drukowane na materiałach takich jak TPU, PET lub tkaniny. Do tego celu wykorzystuje się między innymi pasty przewodzące ze srebrem. Przykładowa pasta LOCTITE ECI 1014 ma 65% substancji stałych i gęstość 2,2 g/cm³. Takie rozwiązanie pozwala tworzyć przewodzące wzory bez prowadzenia klasycznych kabli, ale wymaga odpowiedniego procesu nakładania, utwardzania i testowania przy zginaniu.

Nie oznacza to, że drukowana ścieżka automatycznie będzie trwalsza od nici. Jej odporność zależy od podłoża, grubości warstwy, sposobu utwardzenia i miejsca w konstrukcji. Na tkaninie poddawanej ciągłemu rozciąganiu nawet dobrze wykonana ścieżka może z czasem pękać. W kostiumie scenicznym najlepiej unikać umieszczania takich połączeń dokładnie w punktach największego zgięcia, chyba że ta zmiana jest częścią świadomie zaprojektowanego układu.

Jak prowadzić projekt podczas hackathonu

Inteligentne tekstylia na hackathonie mają szczególny problem: czas przeznaczony na budowę jest krótki, a zespół często łączy osoby o różnych kompetencjach. Projektant kostiumu może nie znać ograniczeń zasilania, programista nie przewidzieć naprężeń w szwie, a osoba odpowiedzialna za elektronikę nie zauważyć, że moduł będzie dotykał skóry.

Dlatego warto podzielić pracę na krótkie etapy:

1. Opis reakcji stroju — jednoznacznie zapisany warunek i odpowiedź, na przykład ruch dłoni powoduje zmianę koloru mankietu.

2. Prototyp na stole — płytka, czujnik i jeden element wykonawczy działają poza tkaniną.

3. Próba na fragmencie materiału — połączenia są przenoszone na mały wycinek odzieży, zanim powstanie cały kostium.

4. Test ruchu — sprawdzenie układu podczas chodzenia, zginania, obrotu i siadania.

5. Test odłączenia — ustalenie, które elementy można szybko wyjąć przed transportem lub czyszczeniem.

6. Dopiero potem rozbudowa — dodawanie kolejnych diod, czujników i animacji.

Najczęstszy błąd polega na tym, że zespół zaczyna od efektu końcowego. Wszyscy chcą od razu zobaczyć świecący kostium, więc pomijają test pojedynczego połączenia i przechodzą do szycia wielu ścieżek. Gdy układ przestaje działać, trudno ustalić, czy problemem jest zasilanie, program, nić, czujnik czy mechaniczne uszkodzenie.

W projekcie konkursowym lepiej mieć prostą, niezawodną reakcję niż rozbudowaną animację, która działa tylko wtedy, gdy użytkownik stoi nieruchomo. Sztuka technologiczna nie traci przez ograniczenie liczby funkcji. Traci wtedy, gdy widz nie może zrozumieć związku między działaniem a reakcją albo gdy awaria przerywa główny moment prezentacji.

Bezpieczeństwo: energia, wilgoć i kontakt z ciałem

Elektronika ubieralna znajduje się blisko skóry, dlatego bezpieczeństwo nie może zostać dopisane na końcu. Dotyczy to zarówno niskiego napięcia, jak i elementów mechanicznych. Ostre końcówki przewodów, twarde krawędzie płytki, luźny koszyk baterii czy nagrzewający się moduł mogą być większym problemem niż sam program.

Źródło zasilania powinno być zabezpieczone przed:

• zwarciem;
• zgniataniem i przebiciem;
• kontaktem z potem lub inną wilgocią;
• wyrwaniem przewodów podczas ruchu;
• przypadkowym włączeniem w transporcie;
• ładowaniem w niewłaściwym miejscu lub niewłaściwym urządzeniem.

Akumulator litowo-polimerowy wymaga szczególnej ostrożności. Nie powinien być luźno wszyty między warstwy materiału ani narażony na zginanie i ucisk. Jeżeli projekt wymaga umieszczenia go w ubraniu, trzeba przewidzieć stabilną kieszeń lub obudowę, która ograniczy ruch i zabezpieczy pakiet przed uszkodzeniami mechanicznymi. Ładowanie powinno odbywać się poza strojem, po odłączeniu akumulatora od układu.

Wilgoć jest problemem nie tylko dlatego, że może doprowadzić do zwarcia. Pot i para wodna wpływają także na styki, nici przewodzące i powierzchnie płytek. Elementy znajdujące się blisko skóry powinny być od niej oddzielone warstwą materiału lub odpowiednią osłoną. Jednocześnie nie należy zamykać elektroniki w sposób, który uniemożliwia odprowadzanie ciepła, jeśli dany moduł wyraźnie się nagrzewa.

Kostiumu z elektroniką nie powinno się traktować jak zwykłej odzieży. Przed praniem i czyszczeniem trzeba zdemontować zasilanie oraz elementy elektroniczne, chyba że producent konkretnego modułu przewidział inne rozwiązanie i zostało ono sprawdzone w danym układzie. W praktyce projekt warto budować tak, aby płytka, bateria i czujniki mogły być odłączane bez niszczenia tkaniny.

Jeśli elementu nie da się bezpiecznie wyjąć przed praniem, transportem albo naprawą, to znaczy, że konstrukcja nie jest jeszcze gotowa do codziennego użycia.

Czujniki w kostiumie: technika musi rozumieć ciało

Czujnik w ubraniu nie mierzy abstrakcyjnego ruchu. Mierzy ruch konkretnego fragmentu materiału, napięcie szwu, nacisk ciała albo zmianę położenia modułu. To dlatego ten sam komponent może zachowywać się zupełnie inaczej na mankiecie, plecach i elastycznym pasie.

Przy projektowaniu rozmieszczenia czujników warto przeanalizować:

• gdzie ciało wykonuje powtarzalny ruch;
• które fragmenty stroju zmieniają kształt;
• czy materiał rozciąga się w jednym kierunku, czy w wielu;
• czy czujnik ma mierzyć gest użytkownika, czy przypadkowe drgania;
• czy widz może dotknąć danego miejsca;
• czy przewód nie będzie ograniczał ruchu;
• czy czujnik da się wymienić bez rozbierania całego kostiumu.

Czujniki nacisku mogą dobrze działać w elementach, które mają kontakt z dłonią, ramieniem lub inną częścią ciała. Czujniki zgięcia pasują do rękawów, kolan i kołnierzy, ale ich odczyt może zależeć od sposobu wszycia. Czujniki ruchu umieszczone na płytce mierzą zachowanie całego modułu, więc ich wskazania mogą się zmienić po przesunięciu elektroniki o kilka centymetrów.

Ważna jest również kalibracja. Warto ustalić, jaki odczyt odpowiada pozycji spoczynkowej, jaki — typowemu gestowi, a jaki — gwałtownemu ruchowi. Program nie powinien reagować na każdą najmniejszą zmianę. Jeżeli próg jest ustawiony zbyt nisko, kostium zacznie pulsować od przypadkowych drgań. Jeżeli jest zbyt wysoki, użytkownik będzie musiał wykonywać nienaturalne, przesadne gesty.

W sztuce interaktywnej można świadomie wykorzystać opóźnienie. Reakcja natychmiastowa jest czytelna, ale nie zawsze interesująca. Światło, które narasta chwilę po ruchu, może sprawiać wrażenie pamięci lub echa. Trzeba jednak odróżnić opóźnienie artystyczne od opóźnienia wynikającego z przeciążenia układu, niestabilnego zasilania albo błędnego odczytu. Tylko pierwsze z nich powinno pozostać w gotowym projekcie.

Testowanie bez zgadywania

Test stroju powinien odbywać się w warunkach zbliżonych do prezentacji. Samo sprawdzenie układu na stole jest niewystarczające, ponieważ nie obejmuje naprężeń materiału, temperatury ciała, ruchu i przypadkowego kontaktu z widzem.

Przydatna jest krótka seria prób:

• uruchomienie wszystkich funkcji przy pełnym zasilaniu;
• wielokrotne powtórzenie podstawowego gestu;
• poruszanie się w stroju przez kilka minut;
• sprawdzenie działania po zmianie pozycji baterii i przewodów;
• delikatne zgięcie oraz rozprostowanie miejsc, w których biegną ścieżki;
• kontrola, czy żaden element nie ociera skóry;
• odłączenie i ponowne podłączenie modułów;
• próba awaryjnego wyłączenia.

Nie ma uniwersalnej liczby godzin działania dla każdego stroju. Czas pracy zależy od konfiguracji: liczby diod, ich jasności, rodzaju czujników, częstotliwości pomiarów i zastosowanego źródła energii. Zamiast obiecywać konkretny czas bez testu, lepiej zmierzyć działanie dokładnie w tej wersji kostiumu, która ma wystąpić przed publicznością.

Projektowanie e-tekstyliów krok po kroku

Najbezpieczniejsza ścieżka prowadzi od małego prototypu do pełnej formy. W praktyce nie warto wszywać od razu całego systemu w finalny materiał. Najpierw należy sprawdzić, czy wybrany czujnik daje użyteczny sygnał, czy mikrokontroler poprawnie steruje elementem wykonawczym i czy źródło zasilania radzi sobie z obciążeniem.

Dobry proces może wyglądać następująco:

1. Zdefiniuj jedną główną interakcję.

Zapisz, jaki gest lub bodziec uruchamia reakcję. Jeżeli projekt ma kilka funkcji, ustal, która jest najważniejsza i musi działać nawet w uproszczonej wersji.

2. Zbuduj minimalny układ.

Użyj jednego czujnika i jednego elementu wykonawczego. Na tym etapie nie chodzi o wygląd, lecz o sprawdzenie zależności między wejściem a odpowiedzią.

3. Dobierz materiał do ruchu.

Sprawdź, czy tkanina jest elastyczna, sztywna, śliska, podatna na strzępienie lub rozciąganie. Materiał wpływa na stabilność nici i wskazania czujników.

4. Przenieś układ na próbkę tkaniny.

Zrób mały fragment z rzeczywistym sposobem szycia. To moment, w którym wychodzą problemy niewidoczne na płytce prototypowej.

5. Rozdziel elementy wymagające demontażu.

Bateria i główny moduł powinny być dostępne. Część czujników może zostać zamocowana na stałe, ale trzeba określić, jak będzie naprawiana.

6. Dodaj odciążenia mechaniczne.

Przewody i nici nie powinny przenosić ciężaru akumulatora ani wiszących modułów. Wzmocnij miejsca, które będą szarpane podczas zakładania stroju.

7. Zaprogramuj zachowanie odporne na zakłócenia.

Wprowadź progi, uśrednianie lub krótkie opóźnienia, jeśli czujnik reaguje na przypadkowe drgania. Nie filtruj jednak sygnału tak mocno, by zniknęła czytelność gestu.

8. Testuj w ruchu i w warunkach prezentacji.

Kostium powinien być sprawdzony nie tylko w pracowni, ale także podczas chodzenia, zmiany pozycji, oświetlenia scenicznego i kontaktu z publicznością.

9. Przygotuj wersję awaryjną.

Jeżeli złożona animacja zawiedzie, podstawowa funkcja powinna nadal działać albo układ powinien dać się bezpiecznie wyłączyć.

Ten proces jest szczególnie przydatny podczas hackathonu, gdzie presja czasu sprzyja dokładaniu kolejnych funkcji bez sprawdzania podstaw. Mały, działający moduł daje zespołowi punkt odniesienia. Można go powielać, zmieniać i rozbudowywać, zamiast szukać błędu w całej powierzchni kostiumu.

Gdzie kończy się prototyp, a zaczyna gotowy strój

Prototyp ma udowodnić, że pomysł jest możliwy. Gotowy kostium musi jeszcze wytrzymać użytkowanie. To dwa różne standardy.

W prototypie można zaakceptować widoczne przewody, tymczasowe mocowanie i ograniczoną estetykę. W finalnym stroju te same elementy mogą powodować dyskomfort, zaczepiać się o otoczenie albo psuć odbiór pracy. Nie chodzi o to, by każdy moduł ukryć za wszelką cenę. Czasem elektronika jest częścią scenografii i powinna pozostać widoczna. Trzeba jednak świadomie zdecydować, które elementy są komunikatem artystycznym, a które tylko śladem procesu budowy.

Gotowa konstrukcja powinna mieć określony sposób obsługi. Osoba zakładająca strój musi wiedzieć, gdzie znajduje się przełącznik, jak podłączyć baterię i co zrobić, gdy reakcja nie pojawi się po uruchomieniu. Jeżeli kostium jest używany przez kilka osób, potrzebne są także regulacje, które nie zmienią położenia czujników w sposób uniemożliwiający kalibrację.

Warto opisać własny układ prostym językiem: który moduł zasila dany fragment, gdzie biegnie masa, które połączenie odpowiada za konkretną funkcję i co należy odłączyć przed schowaniem stroju. Taka dokumentacja nie musi być rozbudowana. Powinna jednak istnieć, bo e-tekstylia naprawia się inaczej niż zwykły obwód na płytce.

Elektronika ubieralna w projektach art-tech jest udana wtedy, gdy technologia wzmacnia ideę pracy. Może pokazać relację między ruchem a światłem, zamienić tkaninę w powierzchnię dialogu albo sprawić, że kostium reaguje na obecność innych osób. Nie musi demonstrować wszystkich możliwości mikrokontrolera.

Najlepszy punkt wyjścia jest skromny: jedna wyraźna interakcja, jedno dobrze dobrane źródło danych i reakcja, którą widz potrafi odczytać. Dopiero na tym fundamencie warto dodawać kolejne czujniki, elastyczne ścieżki i rozbudowane animacje. Wtedy e-tekstylia nie są elektroniką przyszytą do ubrania, lecz spójnym medium — materiałem, który potrafi nie tylko wyglądać, ale także odpowiadać.
