Kalibracja projektora w instalacji: od ustawień do idealnego obrazu

W galerii, muzeum albo podczas mapowania wideo projektor staje się częścią całego układu: współpracuje z powierzchnią projekcyjną, oświetleniem sali, innymi urządzeniami i oprogramowaniem sterującym. Każdy z tych elementów wpływa na końcowy efekt.

Fabryczny tryb obrazu może wyglądać poprawnie na białej planszy, ale nie gwarantuje spójności w instalacji. Na zakrzywionej ścianie pojawią się deformacje geometrii, przy kilku projektorach — widoczne pasy na łączeniach, a przy różnym świetle otoczenia — zmieni się odbiór jasności, kontrastu i kolorów. Dlatego kalibrację trzeba prowadzić bezpośrednio w miejscu ekspozycji, na docelowej powierzchni i w warunkach, w których praca będzie oglądana.

Najpierw przestrzeń, dopiero potem projektor

Najczęstszy błąd polega na rozpoczynaniu regulacji od menu urządzenia. Instalator wybiera tryb obrazu, ustawia jasność, kontrast i temperaturę barwową, a dopiero później próbuje dopasować projekcję do sali. W instalacji artystycznej kolejność powinna być odwrotna: najpierw rozpoznanie przestrzeni, potem montaż mechaniczny, następnie geometria i dopiero na końcu parametry obrazu.

Powierzchnia projekcyjna nie jest neutralnym ekranem. Może pochłaniać część światła, odbijać je nierównomiernie, mieć własny kolor albo załamania, które zmienią proporcje obrazu. Biała, matowa ściana zachowa się inaczej niż surowy beton, tkanina, drewniana konstrukcja czy element rzeźbiarski. Przy mapowaniu obrazu na nieregularne powierzchnie nie da się uzyskać dobrego rezultatu samą korekcją ustawień projektora.

Przed uruchomieniem urządzeń warto zebrać kilka informacji:

• jaki jest kolor, faktura i stopień połysku powierzchni projekcyjnej;
• czy w sali występuje światło dzienne albo stałe oświetlenie ekspozycyjne;
• z jakiej odległości projektor będzie pracował i jaką część obrazu obejmie obiektyw;
• czy powierzchnia jest płaska, pochylona, zaokrąglona czy trójwymiarowa;
• czy kilka projektorów musi tworzyć jeden wspólny obraz;
• czy konstrukcja mocująca jest odporna na przypadkowe przesunięcia;
• jakie są ograniczenia związane z dostępem do urządzeń po otwarciu wystawy.

Ten ostatni punkt bywa pomijany. W pracowni można poprawiać ustawienia wielokrotnie. W galerii projektor może wisieć wysoko, być osłonięty obudową albo znajdować się w miejscu, do którego dostęp jest możliwy wyłącznie poza godzinami otwarcia. Dobrze skalibrowany obraz powinien być nie tylko efektowny, ale też możliwie odporny na drobne zmiany i łatwy do odtworzenia po serwisie.

W instalacji projektor nie wyświetla obrazu „na ścianie”. Wyświetla go na konkretnej powierzchni, w konkretnym świetle i z konkretnego punktu.

Montaż mechaniczny jest częścią kalibracji

Sztywny uchwyt ma większe znaczenie, niż sugeruje specyfikacja projektora. Jeżeli urządzenie lekko zmieni położenie, wcześniej przygotowane punkty mapowania przestaną się zgadzać. Dotyczy to zwłaszcza instalacji, w których obraz dopasowano do krawędzi obiektu, okien, wnęk albo elementów scenografii.

Najlepszym rozwiązaniem jest ustawienie projektora możliwie blisko założonej osi optycznej. Jeżeli konstrukcja urządzenia na to pozwala, warto korzystać z przesunięcia optycznego obiektywu, czyli funkcji lens shift. Przesunięcie optyczne zmienia położenie obrazu bez cyfrowego deformowania całej klatki.

Cyfrowa korekcja trapezowa, znana jako keystone, jest wygodna przy szybkiej prezentacji, ale w instalacji artystycznej ma koszt. Projektor nie zmienia fizycznego kierunku rzutu — oprogramowanie przelicza obraz tak, by skompensować jego zniekształcenie. Część pikseli zostaje niewykorzystana, spada rozdzielczość robocza, a przy większej korekcie mogą pojawić się problemy z ostrością i równomiernością krawędzi.

Nie oznacza to, że korekcja cyfrowa jest całkowicie bezużyteczna. Może pomóc przy niewielkich odchyleniach albo w sytuacji, w której architektura miejsca nie pozwala na idealny montaż. Nie powinna jednak zastępować prawidłowego ustawienia urządzenia, zwłaszcza gdy obraz ma być łączony z projekcją drugiego projektora.

Pomiary kolorów i jasności w galerii

Ustawienia kolorów projektora w galerii trzeba dobierać do rzeczywistego środowiska, a nie do wartości zapisanych w instrukcji. Ten sam projektor może wyglądać zupełnie inaczej w zaciemnionej sali, w przestrzeni z reflektorami punktowymi i na powierzchni o innym współczynniku odbicia.

Kalibrację warto rozpocząć od neutralnych plansz testowych: czerni, bieli, szarości oraz podstawowych kolorów. Plansze pozwalają ocenić, czy projektor utrzymuje równomierność obrazu i czy poszczególne kanały barwne nie zachowują się odmiennie. W instalacjach wymagających większej dokładności stosuje się kolorymetr, na przykład X-Rite albo Calibrite i1 Display Pro, połączony z oprogramowaniem pomiarowym, takim jak HCFR.

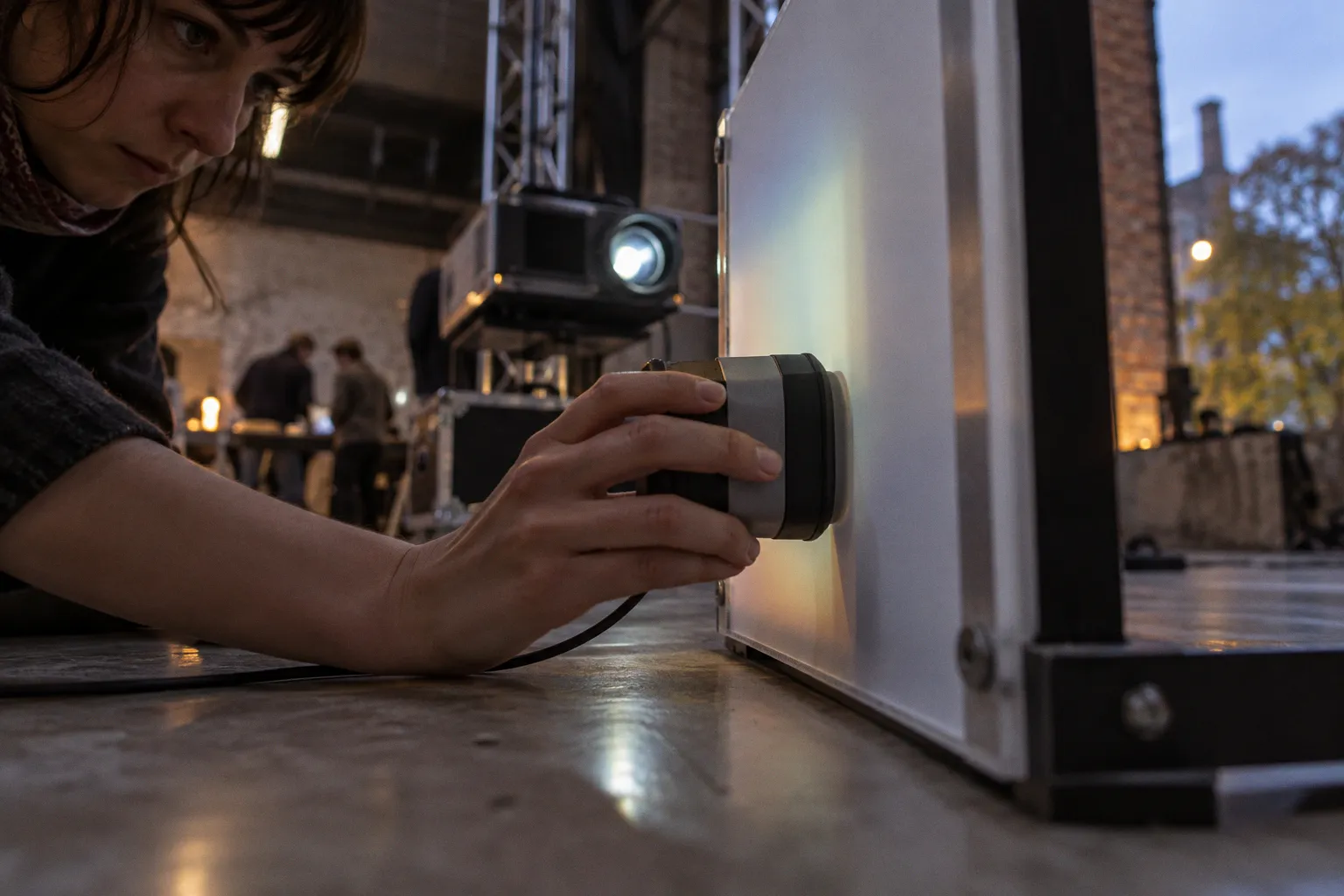

Pomiar powinien być wykonywany z powierzchni projekcyjnej, a nie wyłącznie z parametrów urządzenia. Dzięki temu uwzględnia wpływ światła zastanego, fakturę obiektu i sposób, w jaki dana powierzchnia odbija światło. Czujnik umieszcza się zwykle w odległości około 30–40 cm od ekranu lub obiektu, zgodnie z geometrią stanowiska i wymaganiami używanego narzędzia.

Jasność nie zawsze oznacza lepszy obraz

W ciemnej sali łatwo przesadzić z jasnością. Zbyt mocne światło spłaszcza kontrast, odbija się od ścian i może zmniejszyć czytelność ciemnych partii obrazu. Przy instalacji opartej na subtelnych przejściach tonalnych często lepszy jest obraz nieco spokojniejszy, ale stabilny i pozbawiony świecenia wokół projekcji.

Z kolei w przestrzeni, do której wpada światło dzienne, obniżenie jasności może doprowadzić do utraty szczegółów. Nie istnieje jedna uniwersalna wartość jasności, kontrastu czy poziomu czerni odpowiednia dla każdej galerii. Parametry trzeba dobierać po ustawieniu docelowego oświetlenia, a nie przy tymczasowo zaciemnionej sali.

Praktyczna kolejność regulacji wygląda następująco:

1. Ustaw poziom czerni, obserwując, czy ciemne partie obrazu pozostają czytelne, ale nie są szare i rozświetlone.

2. Dopasuj biel, aby jasne fragmenty nie traciły szczegółów i nie tworzyły niekontrolowanej poświaty.

3. Sprawdź skalę szarości, zwracając uwagę na zabarwienie neutralnych pól.

4. Ustaw temperaturę barwową i profil kolorystyczny, zamiast korygować każdy kolor przypadkowo.

5. Dopiero potem reguluj nasycenie i odcień, obserwując obraz na rzeczywistej powierzchni.

6. Porównaj obraz z materiałem źródłowym, najlepiej korzystając z plansz testowych oraz fragmentów właściwej pracy.

W wielu instalacjach punktem odniesienia dla materiału wideo jest standard HDTV Rec.709. Nie oznacza to, że każda praca artystyczna musi być bezwzględnie podporządkowana temu standardowi. Jest on jednak użyteczną bazą, gdy celem jest przewidywalne odwzorowanie obrazu i zgodność między urządzeniami.

Gamma a odbiór ciemnych partii

Regulacja gamma wpływa na sposób przejścia od czerni do bieli. Zbyt wysoka wartość może przyciemnić środkowe tony i ukryć szczegóły, zbyt niska — rozjaśnić obraz oraz zmniejszyć wrażenie głębi. W przypadku łączenia kilku projektorów dodatkowej uwagi wymaga strefa nakładania obrazów. Dla obszaru łączenia stosuje się korekcję gamma rzędu 1,00, aby nie powstał widoczny skok jasności między częścią wspólną a resztą obrazu.

Nie należy traktować tego jako ustawienia oderwanego od całej kompozycji. Jeżeli obraz zawiera duże jednolite powierzchnie, nawet niewielka różnica jasności będzie zauważalna. Przy dynamicznej animacji oko może wybaczyć więcej, ale statyczna plansza, powolne przejście albo spokojna projekcja ujawnią niedokładności natychmiast.

Geometria obrazu na powierzchniach nieregularnych

Korekcja geometryczna obrazu w instalacji zaczyna się od ustalenia punktów odniesienia. Przy płaskim ekranie są to zwykle narożniki i krawędzie. Przy obiekcie przestrzennym trzeba uwzględnić załamania, głębokość, różne odległości od obiektywu oraz miejsca, w których obraz przechodzi z jednej płaszczyzny na drugą.

Do kompensowania takich deformacji służy cyfrowe zniekształcanie obrazu, czyli image warping. Oprogramowanie przekształca materiał tak, by po rzuceniu na zakrzywioną albo trójwymiarową powierzchnię zachował zaplanowaną geometrię. W praktyce oznacza to przesuwanie punktów obrazu, kontrolę siatki i dopasowanie jej do fizycznego kształtu obiektu.

To narzędzie nie naprawi jednak wszystkiego. Jeżeli projektor stoi pod niewłaściwym kątem, obiektyw ma zbyt mały zakres albo powierzchnia jest zasłaniana przez element konstrukcji, cyfrowe przeliczenie może tylko ukryć problem w jednym miejscu i stworzyć go w innym. Przy dużym zniekształceniu rośnie również ryzyko utraty ostrości i lokalnego zagęszczenia pikseli.

Jak prowadzić mapowanie bez chaosu

Przy bardziej złożonych obiektach pomocne jest podzielenie powierzchni na logiczne fragmenty:

• główne płaszczyzny, na których pojawia się najważniejsza treść;
• krawędzie i załamania wymagające osobnego dopasowania;
• obszary, które mają pozostać ciemne;
• elementy zasłaniające obraz albo tworzące cień;
• strefy, w których będzie nakładał się obraz z drugiego projektora.

Najpierw dopasowuje się geometrię do obiektu, a dopiero potem ocenia kompozycję materiału. Nie warto rozpoczynać od szczegółowej animacji. Prosta siatka, linie pionowe i poziome oraz kontrastowe punkty kontrolne znacznie szybciej pokazują, czy problem leży w ustawieniu projektora, obiektywie, czy w samej konfiguracji oprogramowania.

Jeżeli obraz wygląda poprawnie tylko po zastosowaniu dużej korekcji trapezowej, lepiej wrócić do montażu i poprawić położenie urządzenia. Drobna korekta optyczna jest zwykle bardziej przewidywalna niż rozbudowana korekcja cyfrowa nakładana na już przekształcony obraz.

Łączenie obrazów z wielu projektorów

Synchronizacja wielu projektorów w sztuce wymaga jednoczesnego opanowania geometrii, jasności, kolorów i czasu odtwarzania. Niedokładność w jednym z tych obszarów może być widoczna jako pionowy pas, różnica temperatury barwowej, przesunięcie animacji albo migotanie na granicy obrazów.

Najłatwiej uzyskać spójny rezultat, gdy urządzenia są identyczne i korzystają z takich samych obiektywów. Różne modele mogą mieć inną charakterystykę optyczną, odmienną temperaturę barwową, inną dynamikę źródła światła i różny sposób reagowania na regulację. Połączenie projektora lampowego z laserowym nie daje automatycznie zgodnego obrazu; bez zaawansowanego profilowania spektralnego różnica kolorów może pozostać widoczna nawet po ustawieniu podobnej jasności.

Na czym polega płynne łączenie krawędzi

Technika łączenia krawędzi wykorzystuje nakładanie fragmentów obrazów na siebie. Wspólny obszar nie może mieć jednak takiej samej jasności jak pozostała część projekcji, bo pojawiłby się jaśniejszy pas. Jasność w strefie nakładania jest więc stopniowo redukowana według odpowiedniej krzywej, często określanej jako krzywa S.

Dobrze ustawione łączenie powinno być niewidoczne przy jednolitym szarym tle, delikatnym gradiencie oraz powolnym ruchu. Testowanie wyłącznie kolorową animacją bywa mylące — zmiany treści mogą przykryć błąd, który wróci przy spokojnym ujęciu.

Procedura wymaga sprawdzenia kilku rodzajów plansz:

1. jednolitej bieli, aby ocenić różnicę jasności;

2. neutralnej szarości, która ujawnia pasy i nierównomierność;

3. czerni, pokazującej przecieki światła oraz różnice poziomu czerni;

4. drobnej siatki, ujawniającej błędy geometrii;

5. pionowych i poziomych linii, które pokazują przesunięcie;

6. materiału właściwego, ponieważ nie każda wada ma taką samą widoczność w docelowej pracy.

Najpierw wyrównuje się geometrię, potem jasność, a na końcu kolor. Próba korygowania barwy przed usunięciem różnic geometrycznych utrudnia ocenę, bo każdy fragment obrazu może znajdować się w innym miejscu strefy nakładania.

Bez identycznej geometrii nie ma dobrego łączenia krawędzi. Oprogramowanie może wygładzić przejście, ale nie zastąpi stabilnego montażu i właściwego ustawienia obiektywów.

Jasność, kontrast i światło zastane

Optymalizacja jasności projektora w ciemnej sali ma inny cel niż regulacja urządzenia pracującego w jasnej przestrzeni. W zaciemnieniu widz dostrzega różnice w czerni, niedokładności łączeń i niepożądane odbicia od ścian. W jasnej sali najpierw pojawia się problem czytelności, a dopiero potem subtelności tonalnych.

Światło zastane może zmieniać się w ciągu dnia. Jeżeli instalacja działa przez wiele godzin, warto ocenić ją co najmniej w kilku warunkach: przy pełnym oświetleniu ekspozycyjnym, przy ograniczonym świetle oraz po zmroku, jeżeli do sali dociera światło dzienne. Nie zawsze da się znaleźć ustawienie idealne dla każdego scenariusza. Trzeba wtedy zdecydować, która część pracy ma zachować największą czytelność.

Szczególnie problematyczne są jasne powierzchnie znajdujące się poza obszarem projekcji. Odbijają światło z powrotem do sali i podnoszą ogólny poziom luminancji. Czasem ograniczenie odbić przez zmianę ustawienia reflektorów daje lepszy efekt niż zwiększanie mocy projektora.

Warto również obserwować równomierność obrazu. Jeżeli środek kadru jest wyraźnie jaśniejszy od narożników, podbicie jasności nie rozwiąże problemu. Przy jednolitych tłach różnica będzie szczególnie widoczna, a przy kilku urządzeniach może dodatkowo nakładać się na nierówność sąsiedniego projektora.

Dlaczego tryby fabryczne nie wystarczają

Tryby takie jak kino, prezentacja czy dynamiczny są przygotowane z myślą o ogólnym zastosowaniu. Zwykle zmieniają kilka parametrów naraz: jasność, kontrast, nasycenie, temperaturę barwową i sposób przetwarzania obrazu. Mogą być dobrym punktem startowym, ale nie są kalibracją konkretnej instalacji.

Problemem jest również automatyczna korekcja obrazu. Urządzenie może dostosować geometrię do wykrytego położenia, lecz nie zna artystycznego celu projekcji. Nie wie, czy linia na obiekcie ma być idealnie prosta, czy celowo przesunięta. Nie rozumie też, że jasny fragment w jednym miejscu powinien płynnie przejść w obraz z drugiego projektora.

Automatyka bywa użyteczna podczas ustawiania wstępnego, ale wynik trzeba sprawdzić ręcznie. W profesjonalnej instalacji liczy się powtarzalność: po ponownym uruchomieniu projektora obraz powinien zachować tę samą geometrię i charakterystykę. Ustawienia automatyczne mogą reagować inaczej po zmianie oświetlenia, temperatury albo sygnału wejściowego.

Zapis konfiguracji i próba odtworzenia

Po zakończeniu kalibracji należy zapisać nie tylko profil obrazu, lecz także pełną konfigurację systemu. W dokumentacji instalacji powinny znaleźć się:

• położenie projektora względem punktów konstrukcji;
• zastosowany obiektyw i jego ustawienie;
• wartości przesunięcia optycznego;
• rozdzielczość oraz częstotliwość sygnału;
• parametry geometrii i siatki zniekształcenia;
• ustawienia jasności, kontrastu, gamma i kolorów;
• zakresy nakładania obrazów;
• kolejność uruchamiania urządzeń;
• nazwy plików oraz wersja materiału przeznaczonego do odtwarzania.

Dobrą praktyką jest wykonanie zdjęć montażu i zaznaczenie punktów odniesienia. Jeżeli projektor zostanie przypadkowo przesunięty, dokumentacja pozwoli szybciej odtworzyć jego położenie. W przypadku kilku urządzeń warto opisać je fizycznie i logicznie w ten sam sposób, aby serwisant nie musiał odgadywać, który profil odpowiada za konkretną część obrazu.

Procedura kalibracji krok po kroku

W zależności od liczby projektorów, geometrii sali i stopnia złożoności instalacji procedura może trwać bardzo różnie. Nie ma jednej uniwersalnej wartości czasu. Inaczej pracuje się z jednym urządzeniem na płaskiej ścianie, a inaczej z kilkoma projektorami obejmującymi rzeźbę o nieregularnym kształcie.

Praktyczny porządek prac można jednak ustalić:

1. Przygotuj przestrzeń. Ustaw oświetlenie tak, jak będzie działało podczas ekspozycji. Usuń źródła światła, które nie powinny znaleźć się w finalnym układzie.

2. Zamocuj projektor lub projektory. Sprawdź stabilność uchwytów, kierunek rzutu, dostęp do wentylacji i możliwość późniejszego serwisu.

3. Ustaw optykę. Wyreguluj ostrość, zoom i przesunięcie obiektywu. Ogranicz cyfrową korekcję trapezową do minimum.

4. Dopasuj podstawową geometrię. Wykorzystaj siatkę testową, narożniki oraz charakterystyczne punkty powierzchni.

5. Wykonaj pomiary na obiekcie. Sprawdź skalę szarości, jasność i kolory z uwzględnieniem światła otoczenia oraz właściwości powierzchni.

6. Wyrównaj projektory. Przy kilku urządzeniach ustaw wspólny profil odniesienia i sprawdź, czy neutralne pola wyglądają tak samo.

7. Skonfiguruj strefy nakładania. Zastosuj stopniową redukcję jasności i testuj łączenia na jednolitych planszach.

8. Uruchom właściwy materiał. Obejrzyj instalację z punktów, z których będą patrzeć widzowie, a nie tylko z miejsca sterowania.

9. Zapisz ustawienia. Utwórz kopię konfiguracji i opisz sposób ponownego uruchomienia systemu.

10. Wykonaj próbę po wyłączeniu i ponownym włączeniu. Kalibracja jest zakończona dopiero wtedy, gdy instalację można odtworzyć bez ręcznego szukania parametrów.

Co widz zauważy jako pierwsze

Nie każda różnica techniczna ma taki sam wpływ na odbiór pracy. Widz najczęściej wychwyci:

• wyraźny pionowy lub poziomy pas między projektorami;
• przesunięcie konturu obiektu;
• różnicę temperatury barwowej między sąsiednimi fragmentami;
• zbyt jasną strefę nakładania;
• nieostre napisy i cienkie linie;
• migotanie albo opóźnienie jednego obrazu względem pozostałych;
• nierówną jasność na jednolitym tle;
• cień rzucany przez element konstrukcji lub osobę przechodzącą przed projektorem.

Mniej widoczne mogą być drobne odchylenia w nasyceniu kolorów, szczególnie gdy materiał jest dynamiczny i pełen zmiennych świateł. Nie warto jednak zakładać, że odbiorcy nie zobaczą problemu. W sztuce cyfrowej obraz często jest głównym tworzywem pracy, dlatego techniczna niespójność staje się częścią doświadczenia — nawet jeśli nie była zamierzona.

W przypadku instalacji dostępnej dla publiczności trzeba też sprawdzić obraz z różnych miejsc sali. Z punktu technika przy komputerze projekcja może wyglądać dobrze, ale z boku widz zauważy przesunięcie konturu albo różnicę jasności. Dotyczy to zwłaszcza obiektów trójwymiarowych i projekcji na powierzchniach, które nie są ustawione prostopadle do głównej osi widzenia.

Kalibracja to proces, nie jednorazowe kliknięcie

Projektor i powierzchnia zmieniają się podczas pracy. Źródło światła może z czasem tracić parametry, urządzenie nagrzewa się, a w sali zmienia się oświetlenie. W instalacjach wieloprojektorowych różnice mogą stopniowo narastać, nawet jeśli na początku zostały dobrze wyrównane.

Nie oznacza to konieczności codziennego przeprowadzania pełnego pomiaru. Warto natomiast ustalić prostą procedurę kontroli: obejrzeć planszę szarości, sprawdzić łączenia, uruchomić fragment właściwego materiału i porównać obraz z dokumentacją. Jeżeli widoczny problem dotyczy geometrii, najpierw należy sprawdzić mocowanie i położenie projektora. Jeżeli zmieniła się barwa lub jasność, przyczyną może być zarówno urządzenie, jak i światło odbijające się od powierzchni.

Najgorszym rozwiązaniem jest poprawianie wszystkich parametrów jednocześnie. Gdy zmieni się geometria, jasność i kolor, trudno ustalić, co rzeczywiście usunęło problem. Lepiej działać etapami i po każdej zmianie wracać do tych samych plansz testowych.

Wnioski dla twórców i kuratorów

Dobra kalibracja nie polega na uzyskaniu najbardziej efektownego obrazu w menu ustawień. Polega na dopasowaniu całego układu do intencji pracy: jej skali, rytmu, kolorystyki i miejsca ekspozycji. Projektor może mieć wysoką jasność i dużą rozdzielczość, ale bez stabilnego montażu, właściwej geometrii oraz kontroli światła nie zapewni spójnej projekcji.

W instalacji z jednym urządzeniem kluczowe będą powierzchnia, ostrość i równomierność obrazu. Przy kilku projektorach dochodzą identyczność sprzętu, synchronizacja, wyrównanie kolorów i płynne łączenie krawędzi. Przy obiekcie przestrzennym najwięcej pracy wymaga zniekształcanie obrazu oraz przygotowanie punktów kontrolnych.

Fabryczne tryby obrazu i automatyczna korekcja mogą przyspieszyć początek prac, ale nie zastąpią pomiaru na miejscu. Najpewniejszy rezultat daje kolejność: stabilny montaż, ustawienie optyki, geometria, pomiar jasności i kolorów, a dopiero później łączenie obrazów oraz dopracowanie materiału.

Kalibracja projektora w instalacji artystycznej jest więc nie dodatkiem do realizacji, lecz jej częścią. Jeżeli zostanie zaplanowana od początku, pozwala uniknąć widocznych szwów, przypadkowych deformacji i ciągłego poprawiania ustawień już po otwarciu wystawy. A wtedy technologia robi to, co powinna: pozostaje podporządkowana dziełu, zamiast odciągać od niego uwagę.
