Przetworniki piezoelektryczne w instalacjach: od montażu do sygnału

Reaguje na drgania materiału, a jego sygnał elektryczny zależy nie tylko od tego, co zostanie uderzone lub wprawione w ruch, lecz także od sposobu zamocowania i impedancji całego toru audio.

Najczęstszy błąd pojawia się już na początku: piezo podłącza się bezpośrednio do wejścia o niskiej impedancji, a potem próbuje ratować brzmienie korekcją. To zwykle nie rozwiązuje problemu, bo niskie częstotliwości zostają osłabione jeszcze przed mikserem, interfejsem czy modułem brzmieniowym. W przypadku instalacji interaktywnej równie istotne jest to, czy sensor ma przekazywać pełny sygnał audio, czy tylko wykrywać impuls drgania i wyzwalać określoną reakcję.

Piezo nie słucha powietrza, tylko materiał

Wkładka piezoelektryczna działa jak przetwornik drgań mechanicznych na sygnał elektryczny. Przyklejona do powierzchni nie rejestruje dźwięku dokładnie tak, jak mikrofon umieszczony w przestrzeni. Odczytuje naprężenia i drgania samego materiału.

To podstawowa różnica, która decyduje o charakterze instalacji. Mikrofon powietrzny zbiera także odbicia, szum otoczenia, głosy publiczności i dźwięki urządzeń pracujących w pobliżu. Piezo zamocowane do konstrukcji może natomiast wyłapać uderzenie w konkretny element, przesunięcie dłoni po blasze, rezonans drewnianej płyty albo drgania pojemnika z wodą. Dzięki temu nadaje się do budowania obiektów, które reagują na fizyczny kontakt, a nie tylko na hałas w pomieszczeniu.

W praktyce można wykorzystać je na kilka sposobów:

• jako źródło surowego sygnału audio z powierzchni instalacji;
• jako czujnik dotyku, uderzenia lub krótkiego impulsu;
• jako element hydrofonu rejestrującego drgania w wodzie;
• jako wyzwalacz brzmień w module dźwiękowym;
• jako sensor sterujący reakcją instalacji podłączonej do układu cyfrowego.

Ta sama wkładka może więc należeć do dwóch różnych światów. W jednym przypadku chodzi o jakość i pasmo dźwięku, w drugim o czytelne wykrycie zdarzenia. Nie zawsze potrzebujemy pełnego, naturalnego brzmienia. Jeżeli piezo ma jedynie wykryć, że ktoś uderzył w metalowy panel, prosty impuls może być wystarczający. Jeśli jednak sygnał ma trafić do nagrania, kompozycji przestrzennej albo systemu wielokanałowego, niedopasowanie elektryczne szybko stanie się słyszalne.

Piezo nie jest gorszym mikrofonem. Jest innym sposobem słuchania materiału.

Elektrycznie wkładka piezoelektryczna zachowuje się niemal jak czysta pojemność o wartości około 20 nF. To właśnie ta cecha sprawia, że nie można traktować jej jak typowego mikrofonu dynamicznego ani podłączać bez zastanowienia do dowolnego wejścia audio.

Impedancja decyduje o tym, co zostanie w sygnale

Największą pułapką przy montażu czujników piezo w instalacji jest połączenie ich z wejściem o zbyt niskiej impedancji. W takim układzie pojemność wkładki oraz rezystancja wejścia tworzą filtr górnoprzepustowy. W uproszczeniu oznacza to, że część niskich częstotliwości zostaje odcięta, zanim sygnał zostanie poddany dalszej obróbce.

Dla wkładki o pojemności około 20 nF i wejścia o impedancji około 10 kΩ częstotliwość graniczna takiego układu wynosi około 800 Hz. To nie jest subtelna zmiana charakteru brzmienia. Taki punkt odcięcia ogranicza praktycznie cały dół pasma. Powierzchnia może fizycznie rezonować nisko, ale tor elektryczny nie pozwoli temu sygnałowi przejść w pełni dalej.

Różnica między około 10 kΩ a około 3,9 MΩ pokazuje, dlaczego ten sam przetwornik może działać przekonująco w jednym urządzeniu i bardzo słabo w innym. W pierwszym przypadku układ obciąża piezo. W drugim pozwala mu pracować z wejściem o wysokiej impedancji.

Nie oznacza to, że każda instalacja wymaga rozbudowanego toru studyjnego. Oznacza natomiast, że trzeba rozdzielić dwa cele:

1. Rejestracja dźwięku wymaga zachowania możliwie szerokiego pasma i odpowiedniego przedwzmacniacza.

2. Detekcja impulsu może tolerować ograniczone pasmo, jeśli układ stabilnie rozpoznaje uderzenie lub zmianę drgań.

Jeżeli piezo ma zasilać efekt dźwiękowy, nagranie albo wielokanałową kompozycję, bezpiecznym punktem wyjścia jest przedwzmacniacz o wysokiej impedancji wejściowej. Jeżeli ma wyzwalać próbkę lub komunikat sterujący, można projektować tor bardziej funkcjonalnie, ale nadal trzeba ograniczyć ryzyko przeciążenia i przypadkowych wyzwoleń.

Co właściwie tracimy przy złym podłączeniu

Niedopasowanie impedancji często bywa opisywane po prostu jako „cienkie” albo „klikające” brzmienie. Za tymi określeniami stoją konkretne zjawiska:

• niski rezonans powierzchni staje się znacznie mniej słyszalny;
• uderzenie może mieć wyraźny atak, ale mało masy i wybrzmienia;
• różnice między drewnem, blachą i tworzywem mogą zostać spłaszczone;
• korekcja na mikserze nie przywróci w pełni informacji utraconej na wejściu;
• przy większej liczbie sensorów trudniej uzyskać spójność między kanałami.

W instalacji artystycznej ma to również konsekwencje przestrzenne. Jeśli jeden element konstrukcji jest odczytywany pełniej, a drugi przez obciążone wejście, publiczność może słyszeć różnicę nie dlatego, że materiały rezonują inaczej, lecz dlatego, że zostały źle dopasowane elektrycznie.

Przedwzmacniacz JFET jako bufor między materiałem a systemem audio

Dedykowany przedwzmacniacz z tranzystorami JFET rozwiązuje podstawowy problem: zapewnia piezo wejście o wysokiej impedancji. W opisywanym układzie wartość około 3,9 MΩ przesuwa częstotliwość graniczną filtru do około 2 Hz. Dla większości zastosowań artystycznych oznacza to zachowanie praktycznie całego użytecznego pasma drgań.

Nie chodzi wyłącznie o „podgłośnienie” sygnału. Przedwzmacniacz pełni przede wszystkim funkcję bufora. Piezo nie jest wtedy bezpośrednio obciążone wejściem kolejnego urządzenia, a jego sygnał może zostać przekazany dalej w bardziej przewidywalnej postaci.

W torze instalacji taki przedwzmacniacz może znajdować się:

• bezpośrednio przy wkładce, jeśli przewód między sensorem a elektroniką jest dłuższy;
• w niewielkiej obudowie przy danym elemencie konstrukcji;
• we wspólnej skrzynce dla kilku kanałów;
• przed mikserem, interfejsem audio lub modułem efektów.

Umiejscowienie ma znaczenie praktyczne. Sygnał z piezo jest podatny na problemy typowe dla delikatnych źródeł o wysokiej impedancji, dlatego krótkie połączenie między wkładką a buforem zwykle upraszcza projekt. W rozbudowanej instalacji trzeba też zaplanować zasilanie, dostęp serwisowy i sposób wymiany sensora bez demontowania całego obiektu.

Nie należy natomiast zakładać, że sam przedwzmacniacz naprawi każdy problem akustyczny. Jeśli wkładka jest zamocowana w miejscu, które prawie nie drga, otrzymamy słaby sygnał. Jeśli została przyklejona do elementu o niepożądanym rezonansie, usłyszymy przede wszystkim charakter tego punktu. Układ elektryczny zachowa pasmo, ale nie zmieni mechaniki instalacji.

Wysoka impedancja nie poprawia materiału. Pozwala tylko usłyszeć go bez elektrycznego przycinania.

W przypadku układu interaktywnego należy też odróżnić ścieżkę audio od ścieżki sterującej. Ten sam sensor może być rozdzielony na tor odsłuchowy oraz tor detekcji impulsu. Pierwszy wymaga odpowiedniego bufora i kontroli poziomu, drugi może analizować pojawienie się krótkiego sygnału. Takie rozdzielenie ułatwia strojenie: brzmienie nie musi być podporządkowane temu, żeby elektronika niezawodnie rozpoznawała każde uderzenie.

Montaż piezo na drewnie, blasze i obudowie

Montaż przetwornika piezoelektrycznego jest częścią projektu akustycznego, a nie wyłącznie czynnością mechaniczną. Miejsce przyklejenia decyduje o tym, jakie drgania zostaną przekazane do wkładki, jak silny będzie sygnał i czy sensor będzie rejestrował całą powierzchnię, czy raczej jeden lokalny punkt.

Na drewnie piezo może dobrze odczytywać rezonans płyty, ale wynik zależy od grubości, sposobu podparcia i miejsca przyłożenia. W pobliżu punktów mocowania drgania będą inne niż na środku elementu. Jeśli instalacja ma reagować na dotyk, przydatne może być umieszczenie sensora tam, gdzie użytkownik naturalnie uderza lub naciska. Jeśli celem jest dźwięk całej płyty, jeden punkt może okazać się zbyt przypadkowy — wtedy warto rozważyć kilka przetworników i osobne kanały.

Blacha i metalowe obudowy często przekazują krótkie, wyraziste impulsy. Piezo zamocowane do dużego panelu może jednak rejestrować także drgania przenoszone z sąsiednich elementów konstrukcji. W obiekcie przeznaczonym do kontaktu z publicznością nie zawsze jest to wada. Czasem właśnie przesłuch między panelami tworzy interesującą relację przestrzenną. Jeśli ma powstać precyzyjny interfejs, trzeba natomiast ograniczać mechaniczne połączenia między elementami.

Do szybkiego montażu i prototypowania przydają się:

• taśma dwustronna, gdy sensor ma zostać zamocowany płasko i możliwie szybko;
• samoprzylepne rzepy, gdy przetwornik trzeba wielokrotnie zdejmować;
• cienka warstwa kleju, gdy potrzebne jest bardziej trwałe połączenie;
• osobna osłona mechaniczna, jeśli wkładka będzie narażona na nacisk lub uderzenia;
• odciążenie przewodu, aby kabel nie przenosił przypadkowych naprężeń na sensor.

Taśma i rzep są wygodne podczas prób, zwłaszcza gdy instalacja zmienia układ w kolejnych iteracjach. Jednocześnie każde połączenie między wkładką a powierzchnią wpływa na przekazywanie drgań. Nie ma uniwersalnej grubości warstwy montażowej, która dałaby identyczny rezultat na drewnie, metalu i tworzywie. W tym miejscu nie warto udawać laboratoryjnej precyzji: konkretne materiały i sposoby mocowania trzeba porównywać na prototypie.

Jak prowadzić próby montażowe

Dobrze przygotowany test nie musi być skomplikowany. Wystarczy ustalić kilka stałych warunków:

1. Zamocować piezo w kilku punktach tej samej powierzchni.

2. Powtarzać ten sam rodzaj dotyku lub uderzenia.

3. Zachować ten sam poziom wzmocnienia w torze audio.

4. Porównać nie tylko głośność, lecz także czas wybrzmienia, udział niskich tonów i podatność na drgania sąsiednich elementów.

5. Oznaczyć miejsce, w którym uzyskano najlepszy kompromis między sygnałem a odpornością mechaniczną.

W instalacji publicznej najgłośniejszy punkt nie zawsze będzie najlepszy. Jeśli znajduje się na krawędzi łatwo dostępnej dla dłoni albo w miejscu, w którym kabel może zostać wyrwany, późniejsza naprawa będzie ważniejsza niż kilka decybeli dodatkowego sygnału. Sensor powinien być zamocowany tak, aby mechanika obiektu wspierała jego działanie, a nie stale narażała go na przypadkowe naprężenia.

Przewód warto prowadzić tak, by nie wisiał bezpośrednio na wkładce. Kabel poruszający się razem z konstrukcją może generować własne trzaski i impulsy. W projekcie interaktywnym prowadzi to do fałszywych wyzwoleń, a w instalacji audio — do szumu, którego później nie da się odróżnić od właściwego sygnału.

Piezo jako trigger i czujnik w instalacji interaktywnej

Nie każda instalacja potrzebuje nagrywać piezoelektryczny sygnał w jego pełnym kształcie. Czasem sensor ma tylko odpowiedzieć na pytanie: czy ktoś dotknął panelu, uderzył w obiekt albo wprawił konstrukcję w drganie?

W takiej roli piezo może działać jako trigger wyzwalający dźwięk z modułu brzmieniowego. Impuls mechaniczny zostaje zamieniony na sygnał, a elektronika interpretuje jego pojawienie się jako zdarzenie. Dzięki temu metalowy element może uruchamiać próbkę, zmieniać warstwę kompozycji albo sterować zachowaniem instalacji.

Tutaj najważniejsza nie jest wierność brzmienia, lecz powtarzalność. Układ powinien odróżniać celowe zdarzenie od:

• drgań przenoszonych przez podłogę lub konstrukcję;
• przypadkowego dotknięcia przewodu;
• rezonansu, który po jednym uderzeniu generuje kilka kolejnych impulsów;
• sprzężeń mechanicznych między sąsiednimi sensorami;
• hałasu pochodzącego od urządzeń pracujących w tej samej przestrzeni.

Dlatego przed uruchomieniem instalacji warto ustawić próg reakcji i sprawdzić zachowanie przy różnych sposobach kontaktu. Uderzenie dłonią, lekkie stuknięcie palcem i przesunięcie po powierzchni mogą generować bardzo różne przebiegi. Jeżeli system reaguje na każde przejście przez próg jako na nowe zdarzenie, dłuższe wybrzmienie może uruchamiać serię niezamierzonych odpowiedzi. Wtedy potrzebne jest programowe lub elektroniczne wygaszanie kolejnych impulsów w krótkim odstępie czasu.

Podłączenie przetwornika piezo do mikrokontrolera wymaga ostrożności większej niż zwykłe podanie sygnału na wejście audio. Sensor może generować krótkie impulsy o wysokiej amplitudzie, dlatego tor wejściowy powinien być zaprojektowany tak, aby nie przeciążać wejścia i zapewnić powtarzalne rozpoznawanie zdarzeń. Konkretne rozwiązanie zależy od użytego układu, zakresu napięć i tego, czy odczytywana jest wartość analogowa, czy tylko moment przekroczenia progu. Zasada pozostaje jednak stała: najpierw trzeba określić, czy projekt potrzebuje informacji o kształcie sygnału, czy wyłącznie informacji o wystąpieniu impulsu.

W praktyce dla instalacji interaktywnych dobrze działa rozdzielenie ustawień na dwa etapy:

• czułość decyduje, jak mały impuls zostanie rozpoznany;
• czas blokady kolejnych wyzwoleń ogranicza wielokrotne reagowanie na jedno uderzenie.

Jeżeli czułość jest zbyt wysoka, instalacja staje się nerwowa i reaguje na przypadkowe drgania. Jeśli jest zbyt niska, publiczność ma wrażenie, że obiekt nie działa. Strojenie powinno odbywać się w warunkach zbliżonych do prezentacji, ponieważ liczba osób w pomieszczeniu, sposób ustawienia konstrukcji i hałas tła wpływają na mechaniczne zachowanie obiektu.

Jak zbudować prosty hydrofon

Piezo może być również podstawą prostego hydrofonu, czyli przetwornika rejestrującego drgania w wodzie. W tym zastosowaniu sama wkładka nie może zostać po prostu zanurzona. Potrzebuje powłoki zabezpieczającej przed wilgocią i bezpośrednim kontaktem z wodą.

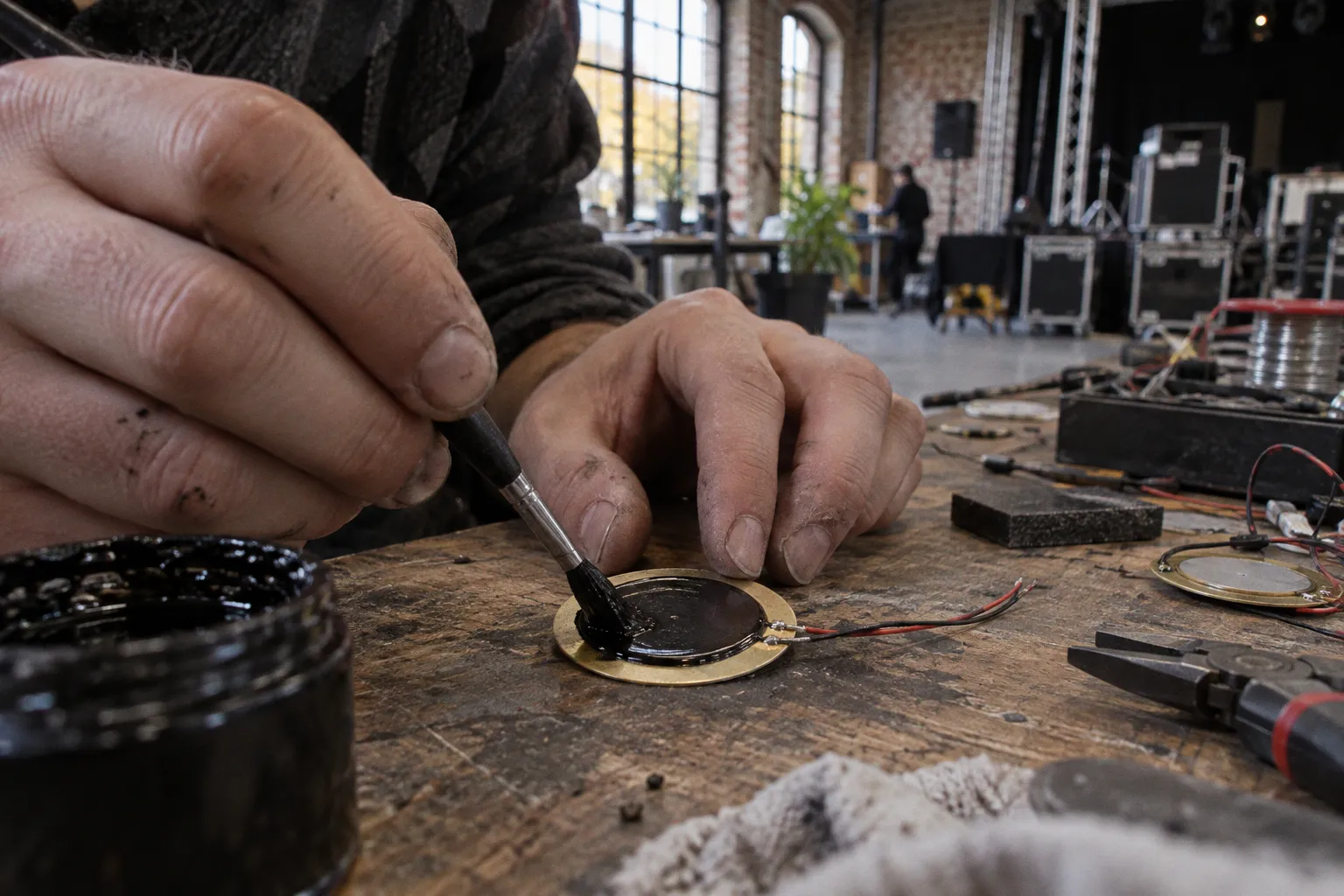

Do wykonania osłony stosuje się między innymi płynną gumę, taką jak Plastidip, nakładaną w dwóch lub trzech warstwach, albo twardą żywicę epoksydową. Celem jest zabezpieczenie elementu, a nie przypadkowe zbudowanie ciężkiej obudowy, która zmieni sposób przekazywania drgań. Każda dodatkowa warstwa wpływa na mechanikę układu, dlatego powłoka powinna być możliwie równomierna i pozbawiona szczelin.

Hydrofon w instalacji artystycznej może rejestrować:

• ruch wody wywołany dotykiem lub przelewaniem;
• drgania pojemnika;
• dźwięki powstające przy zanurzaniu przedmiotów;
• rezonans konstrukcji połączonej ze zbiornikiem;
• różnice między spokojną i poruszoną powierzchnią.

Warto rozdzielić test szczelności od testu dźwięku. Najpierw należy sprawdzić, czy powłoka rzeczywiście izoluje element od wilgoci, a dopiero potem oceniać brzmienie w docelowym środowisku. Awaria zabezpieczenia może uszkodzić nie tylko sam sensor, lecz także dalszą część toru, jeśli wilgoć dostanie się do przewodów lub obudowy elektroniki.

W hydrofonie szczególnie łatwo pomylić dźwięk wody z drganiami przenoszonymi przez przewód. Kabel powinien być mechanicznie unieruchomiony poza obszarem aktywnego pomiaru, a miejsce wejścia do osłony zabezpieczone tak, aby nie tworzyło dodatkowego punktu naprężenia. Tak samo jak w przypadku piezo montowanego na blasze, końcowy rezultat zależy zarówno od elektryki, jak i od mechaniki.

Montaż, który można później naprawić

Instalacja artystyczna rzadko kończy się na pierwszym działającym prototypie. Sensor może zostać przesunięty, przewód wymieniony, a cały obiekt przebudowany po próbie z publicznością. Dlatego montaż stały nie zawsze jest najlepszym montażem.

Warto już na początku zaplanować:

• możliwość odłączenia pojedynczej wkładki bez demontażu całej konstrukcji;
• opis przewodów i kanałów, gdy sensorów jest kilka;
• dostęp do przedwzmacniaczy oraz punktów zasilania;
• zabezpieczenie przewodów przed szarpnięciem i tarciem;
• osobne mocowanie elektroniki, niezależne od cienkiej powierzchni rezonującej;
• zapas miejsca na zmianę położenia sensora.

Rzepy samoprzylepne i taśma dwustronna dobrze sprawdzają się w fazie strojenia. Po znalezieniu docelowego punktu można zdecydować, czy potrzebne jest trwalsze mocowanie. Nie należy jednak traktować trwałości jako wartości nadrzędnej. Sensor przyklejony na stałe do elementu, którego nie można później otworzyć ani wymienić, może zamienić prostą awarię w konieczność rozebrania całej instalacji.

W przypadku kilku przetworników dobrze jest najpierw stroić je pojedynczo, a dopiero potem uruchomić wszystkie razem. Pozwala to usłyszeć, czy dany kanał dostarcza własną informację, czy tylko powiela drgania sąsiedniego elementu. Przy instalacjach wielokanałowych przesłuch mechaniczny jest często większym problemem niż sam poziom sygnału.

Ostateczny test: materiał, tor i reakcja muszą działać razem

Przetworniki piezoelektryczne w instalacjach artystycznych dają dużą swobodę, ale nie wybaczają mylenia funkcji. Ten sam sensor może być mikrofonem kontaktowym, czujnikiem drgań, hydrofonem albo triggerem. Każda z tych ról wymaga nieco innego montażu i innego podejścia do sygnału.

Najkrótsza droga do działającego projektu wygląda następująco:

1. Najpierw określ, czy potrzebujesz pełnego dźwięku, czy tylko impulsu sterującego.

2. Dobierz miejsce montażu do drgań konkretnego materiału, a nie wyłącznie do wygody prowadzenia przewodu.

3. Przy sygnale audio zastosuj przedwzmacniacz o wysokiej impedancji wejściowej, zamiast podłączać piezo bezpośrednio do wejścia około 10 kΩ.

4. Porównaj kilka sposobów mocowania, ponieważ taśma, rzep i trwalsze połączenie mogą dać różny rezultat mechaniczny.

5. Oddziel test brzmienia od testu odporności mechanicznej i zabezpieczenia przed wilgocią.

6. Jeśli sensor steruje mikrokontrolerem lub modułem brzmieniowym, stroić trzeba nie tylko poziom, lecz także odporność na wielokrotne i przypadkowe wyzwolenia.

7. Zostaw dostęp do sensora oraz elektroniki — instalacja, której nie da się szybko naprawić, będzie problemem podczas wystawy.

Największy błąd nie polega na wyborze niewłaściwej wkładki. Zwykle problem zaczyna się wcześniej: od braku decyzji, czy projekt ma słuchać materiału, czy tylko wykrywać jego ruch. Kiedy ta funkcja jest jasno określona, łatwiej dobrać miejsce montażu, sposób zabezpieczenia i tor elektryczny.

Dobrze zamontowane piezo nie udaje klasycznego mikrofonu. Pokazuje, jak drga obiekt, gdzie skupia energię i jak reaguje na obecność człowieka. Właśnie dlatego w sztuce interaktywnej jego największą zaletą nie jest neutralność, lecz bezpośredni związek z fizyczną konstrukcją instalacji.
