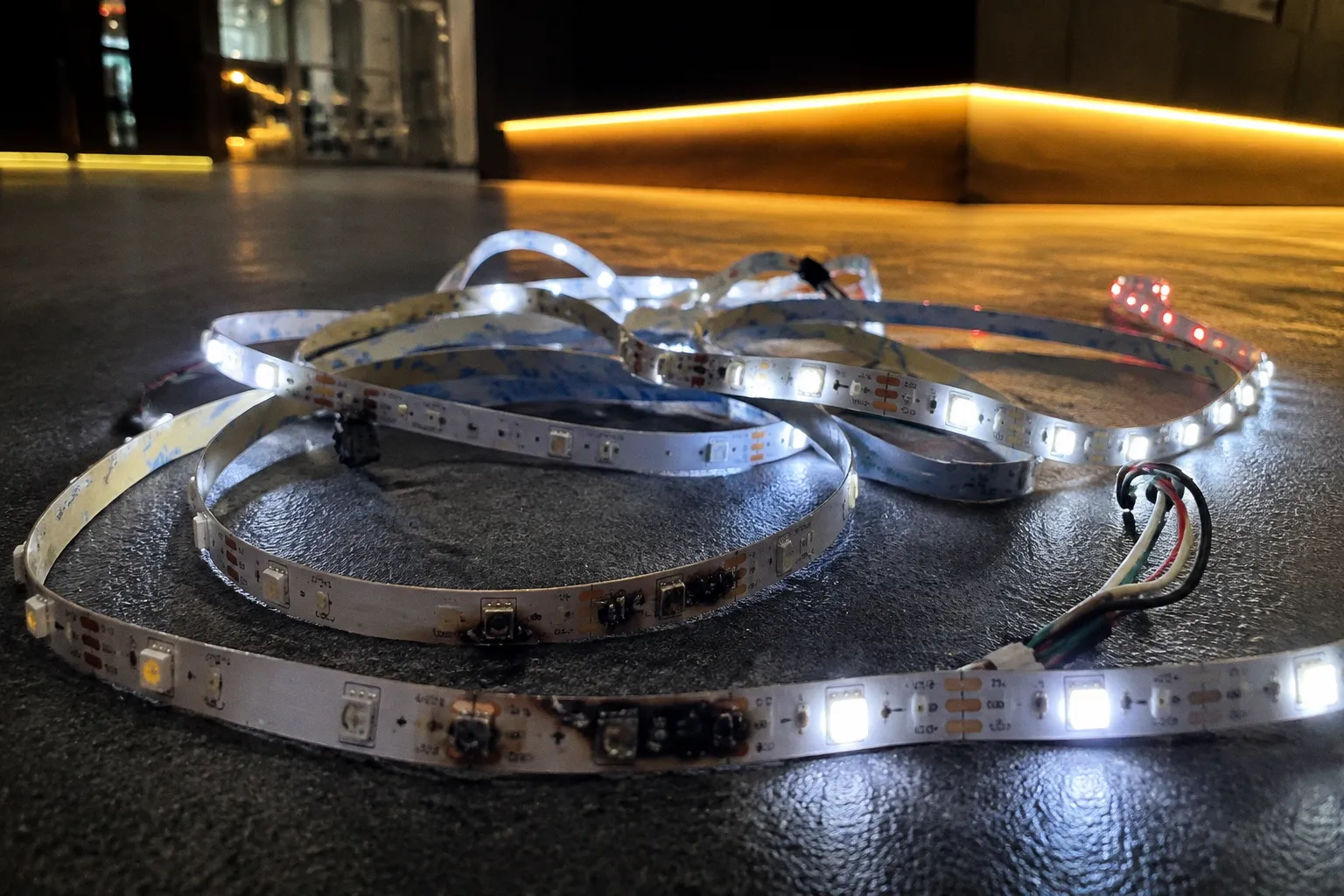

Adresowalne taśmy LED w instalacji: 4 kosztowne pułapki

Pojedyncza taśma, mikrokontroler i odpowiednie oprogramowanie wystarczą, żeby zbudować rzeźbę świetlną reagującą na dźwięk, interaktywną fasadę albo kinetyczną instalację z tysiącem niezależnie sterowanych pikseli. Technologia stała się dostępna, modułowa i — przynajmniej w teorii — prosta w montażu.

W praktyce ta „prostota” bywa kosztowna. Adresowalne LED-y w instalacji artystycznej to nie taśma przyklejona pod szafką w kuchni: warunki pracy są trudniejsze, skala większa, a tolerancja na błędy znacznie mniejsza. Nierównomierne kolory, przegrzewające się segmenty, migoczące piksele i zasilacze, które odmawiają współpracy po kilku dniach pracy, zwykle nie wynikają z tajemniczej wady technologii. Najczęściej są konsekwencją decyzji podjętych na etapie projektu: zbyt długiej ścieżki zasilania, źle dobranego przewodu, braku chłodzenia albo niedopasowanego sygnału sterującego.

W przypadku, gdy przedmiotem projektu są adresowalne taśmy LED w instalacji artystycznej, trzeba myśleć o nich jak o systemie elektrycznym, a nie jak o dekoracyjnym dodatku. Sama taśma jest tylko jednym elementem. Równie ważne są zasilacze, przewody, punkty podania napięcia, sposób prowadzenia danych, odprowadzanie ciepła i zabezpieczenia. Cztery pułapki opisane poniżej pochłaniają budżet, czas i nerwy, jeśli zostaną zauważone dopiero podczas montażu.

Pułapka spadku napięcia: dlaczego kolory blakną na końcach taśmy

To jeden z najczęstszych problemów, z jakimi zderzają się osoby montujące adresowalne LED-y po raz pierwszy. Jest też wyjątkowo zdradliwy, bo na stole krótki odcinek taśmy może działać bez zarzutu. Kłopot pojawia się dopiero wtedy, gdy ten sam odcinek zostanie rozwinięty w długiej instalacji, poprowadzony przez konstrukcję i uruchomiony przy większej jasności.

Mechanizm jest prosty: taśma LED ma cienkie ścieżki przewodzące o ograniczonym przekroju. Im dalej od punktu zasilania, tym większy opór napotyka płynący prąd. W rezultacie do kolejnych diod dociera niższe napięcie. Piksele bliżej zasilacza świecą pełną mocą i prawidłową barwą, natomiast te na końcu odcinka mogą być wyraźnie przygaszone. Biel zaczyna wpadać w żółć albo czerwień, a przy zmianach jasności i kolorów pojawiają się dodatkowo różnice widoczne szczególnie dobrze na dużych, jednolitych powierzchniach.

W taśmach 5 V, takich jak popularne warianty WS2812B, problem jest bardziej odczuwalny niż w wielu taśmach pracujących przy wyższym napięciu. Wynika to z prostego bilansu: przy tej samej mocy całkowitej system niskonapięciowy musi przesłać większy prąd. Każdy dodatkowy metr przewodu i każda długa ścieżka na laminacie mają wtedy większe znaczenie.

Wstrzykiwanie zasilania nie jest dodatkiem

Standardowe podanie zasilania tylko na początku taśmy jest wygodne przy krótkim prototypie. W większej instalacji zazwyczaj prowadzi do nierównomiernego świecenia. Rozwiązaniem jest wstrzykiwanie zasilania, czyli doprowadzenie przewodów zasilających do więcej niż jednego punktu taśmy. Nie chodzi o podłączenie kolejnego zasilacza bez planu, lecz o równomierne rozprowadzenie napięcia z właściwie zaprojektowanego obwodu.

Przy dłuższych odcinkach niskonapięciowych często planuje się punkty zasilania co kilka metrów. Dokładny odstęp zależy od napięcia roboczego, gęstości diod, maksymalnej jasności, rodzaju taśmy i przekroju przewodów. Nie należy traktować jednej wartości jako uniwersalnej reguły dla wszystkich produktów. Taśma 12 V z mniejszą liczbą punktów świecących może znosić dłuższy odcinek niż gęsta taśma 5 V, ale również ona nie jest odporna na spadki napięcia przy dużej skali.

Przy projektowaniu zasilania warto rozdzielić trzy kwestie:

• długość samej taśmy — prąd płynie ścieżkami na laminacie, które mają większy opór niż odpowiednio dobrany przewód;
• odległość między zasilaczem a punktem podania napięcia — długi, cienki przewód może powodować własny spadek napięcia;
• sposób rozdzielenia obwodów — jeden bardzo długi obwód jest trudniejszy do zabezpieczenia i serwisowania niż kilka krótszych sekcji.

W dużej instalacji lepiej myśleć o taśmie jako o zestawie segmentów zasilanych równolegle niż o jednym niekończącym się łańcuchu. Każdy segment powinien mieć jasno określony początek, koniec i punkt odłączenia. To ułatwia pomiary oraz wymianę uszkodzonego fragmentu bez demontażu całej konstrukcji.

W instalacji artystycznej słabym ogniwem nie jest estetyka, lecz fizyka. Jeśli napięcie nie dociera równomiernie do kolejnych sekcji, piksele na końcu zaczną świecić inaczej niż te przy zasilaczu.

Nie warto oceniać problemu wyłącznie na podstawie tego, czy taśma „świeci”. Podczas uruchomienia trzeba sprawdzić kilka scenariuszy: pełną biel, maksymalną jasność, szybkie przejścia kolorów oraz długotrwałe wyświetlanie jednolitego koloru. Niebieski lub biały ekran często ujawnia problemy szybciej niż animacja, w której różnice między pikselami są mniej oczywiste.

Zasilanie wielopunktowe i margines mocy: jak uniknąć awarii zasilacza

Druga pułapka zaczyna się zwykle przy zakupie zasilacza. Twórca liczy liczbę diod, wybiera urządzenie o mocy zbliżonej do teoretycznego poboru i uznaje temat za zamknięty. To błąd, zwłaszcza gdy instalacja ma działać długo, w miejscu trudno dostępnym albo w obudowie, w której ciepło nie ma jak się rozproszyć.

Adresowalne diody mogą pobierać dużo energii przy pełnej bieli i maksymalnej jasności. W przypadku typowego WS2812B często przyjmuje się wartość do około 60 mA na piksel w takim scenariuszu, ale dokładny pobór zależy od konkretnej taśmy, zastosowanego układu i ustawień sterownika. Dane katalogowe są punktem wyjścia, nie obietnicą zachowania całej instalacji w każdych warunkach.

Obliczenie można przeprowadzić w kilku krokach:

1. Sprawdź w dokumentacji taśmy maksymalny pobór prądu pojedynczego piksela lub metra.

2. Pomnóż tę wartość przez liczbę pikseli albo długość wszystkich odcinków.

3. Uwzględnij pobór sterowników, konwerterów, odbiorników i innych elementów systemu.

4. Dodaj zapas mocy, zamiast dobierać zasilacz dokładnie do wyniku obliczeń.

5. Podziel instalację na obwody, jeśli prąd całkowity staje się duży albo przewody musiałyby być bardzo długie.

Dla przykładu 300 pikseli WS2812B przy założeniu maksymalnego poboru 60 mA na piksel daje około 18 A przy napięciu 5 V, czyli około 90 W. Zasilacz dobrany z niewielkim zapasem powinien mieć wyższą moc znamionową, na przykład w zakresie 110–120 W, zależnie od warunków pracy i rzeczywistej charakterystyki użytej taśmy. Przy tysiącu pikseli sama wartość obliczeniowa rośnie do około 300 W, jeszcze przed uwzględnieniem zapasu, strat i sposobu rozdzielenia obciążenia.

Zapas mocy to nie to samo co większy zasilacz bez zabezpieczeń

Większy zasilacz nie rozwiązuje automatycznie wszystkich problemów. Jeśli przewody są zbyt cienkie, punkty wstrzykiwania rozmieszczone nieprawidłowo, a obwód pozbawiony bezpieczników, dodatkowa moc może tylko zwiększyć skalę awarii. W instalacji artystycznej zabezpieczenia powinny być częścią projektu, a nie reakcją na pierwszy spalony segment.

Przy większej liczbie odcinków warto osobno zabezpieczyć gałęzie zasilania. Ułatwia to lokalizowanie zwarcia i ogranicza skutki uszkodzenia jednego fragmentu. Trzeba też zwrócić uwagę na polaryzację, jakość zacisków i sposób odciążenia przewodów. Taśma nie powinna przenosić naprężeń mechanicznych wynikających z ciężaru przewodu. W przeciwnym razie ścieżki mogą zostać wyrwane przy montażu albo podczas transportu instalacji.

Ważna jest również temperatura otoczenia. Zasilacz pracujący w zamkniętej obudowie, pod sufitem, wewnątrz konstrukcji albo w miejscu wystawionym na słońce ma trudniejsze warunki niż identyczne urządzenie zamontowane w chłodnym, wentylowanym pomieszczeniu. Wysoka temperatura ogranicza dostępny zapas i przyspiesza zużycie podzespołów. W plenerze dochodzą wilgoć, kurz, skraplanie oraz konieczność zastosowania obudowy o odpowiedniej ochronie.

Nie można bezpośrednio porównywać taśm wyłącznie na podstawie napięcia. Taśma 12 V może mieć grupy diod sterowane jako jeden piksel, a nie pojedyncze, niezależne punkty. Z punktu widzenia instalacji artystycznej oznacza to inną rozdzielczość animacji. Jeśli projekt zakłada precyzyjne przejście światła przez każdy punkt, niższy pobór prądu nie powinien przesłonić ograniczeń funkcjonalnych.

Zasilanie wielopunktowe wymaga także wspólnej masy między sterownikiem a taśmą. Bez poprawnego odniesienia dla sygnału danych układ może zachowywać się niestabilnie, nawet jeśli sam zasilacz ma odpowiednią moc. Warto zaplanować prowadzenie masy razem z przewodem danych i unikać sytuacji, w której sygnał biegnie osobną, przypadkową trasą przez całą konstrukcję.

Zarządzanie ciepłem: dlaczego profile aluminiowe to konieczność, a nie estetyka

Temperatura jest wrogiem żywotności diod LED, choć jej działanie rzadko jest widowiskowe. Taśma nie musi przestać świecić tego samego dnia, w którym została przegrzana. Częściej najpierw pojawia się stopniowa utrata jasności, zmiana barwy, odklejanie podłoża albo niestabilność po dłuższym czasie pracy. W instalacji eksponowanej przez wiele godzin dziennie taki proces może rozpocząć się znacznie wcześniej, niż sugerowałby krótki test przy stole.

Szczególnie trudne są miejsca zamknięte: wąskie kanały, obudowy z tworzywa, wnętrza rzeźb, tuby i konstrukcje, w których taśma została przyklejona do materiału izolującego. Każdy piksel zamienia część energii elektrycznej w światło, a resztę w ciepło. Jeśli ciepło nie ma którędy uciec, temperatura rośnie lokalnie. Przy dużej gęstości diod problem nie dotyczy już pojedynczego punktu, lecz całego odcinka.

Profil aluminiowy działa jak radiator i zapewnia taśmie znacznie lepszą drogę odprowadzania ciepła niż drewno, pianka, tworzywo sztuczne czy przypadkowa powierzchnia montażowa. Nie jest wyłącznie elementem wykończeniowym. W instalacji pracującej przy wysokiej jasności może decydować o tym, czy taśma zachowa parametry przez cały czas ekspozycji.

Nie każda taśma wymaga rozbudowanego systemu chłodzenia. Odcinek pracujący z ograniczoną jasnością, w przewiewnym wnętrzu, może dobrze funkcjonować bez profilu. Trudno jednak opierać cały projekt na założeniu, że jasność zawsze pozostanie niska, szczególnie gdy instalacja reaguje na dźwięk, ruch lub dane z zewnętrznego systemu. Tryb demonstracyjny, test techniczny albo nieprawidłowa konfiguracja sterownika mogą na długo ustawić wszystkie piksele na pełną biel.

Klosz, klej i wentylacja

Profil z kloszem rozprasza światło i chroni taśmę przed przypadkowym dotknięciem, kurzem oraz uszkodzeniami mechanicznymi. Trzeba jednak pamiętać, że klosz zmienia warunki cieplne wewnątrz profilu. Jeśli konstrukcja jest szczelna, ciepło może gromadzić się pod osłoną. W zależności od formy instalacji potrzebne będą otwory wentylacyjne, odpowiednie odstępy albo wymuszony obieg powietrza.

Samoprzylepna warstwa taśmy również nie jest pełnoprawnym systemem termicznym. Klej może utracić właściwości pod wpływem temperatury, a taśma zacznie odchodzić od podłoża. Wtedy pogarsza się kontakt z radiatorem, co zwiększa problem. Powierzchnię profilu trzeba przygotować zgodnie z zaleceniami producenta: oczyścić, odtłuścić i zapewnić ciągły kontakt taśmy z aluminium. Nie należy zakrywać jej przypadkową warstwą izolującą tylko dlatego, że ułatwia to montaż.

Przy projektowaniu termicznym warto uwzględnić:

• materiał podłoża — aluminium odprowadza ciepło, podczas gdy większość tworzyw i materiałów tekstylnych działa jak izolator;
• gęstość pikseli — 60, 90 czy 144 LED-y na metr oznacza inne obciążenie cieplne niż rzadsza taśma;
• rzeczywistą jasność pracy — maksymalna jasność powinna być scenariuszem uwzględnionym w projekcie, nawet jeśli nie będzie używana przez cały czas;
• czas jednego cyklu ekspozycji — krótki pokaz i wielogodzinna praca ciągła to dwa różne obciążenia;
• dostęp serwisowy — profil może poprawić chłodzenie, ale musi też umożliwiać wymianę uszkodzonego odcinka;
• warunki otoczenia — zamknięta sala, nagrzewająca się witryna i instalacja plenerowa wymagają różnych założeń.

Profil aluminiowy nie jest „ładną obudową”, lecz częścią układu chłodzenia. Pominięcie go oznacza zgodę na to, że żywotność diod będzie zależeć od przypadku.

W instalacji artystycznej dochodzi jeszcze jeden aspekt: temperatura wpływa nie tylko na trwałość, ale też na powtarzalność efektu. Jeśli poszczególne sekcje są chłodzone w różny sposób, mogą po dłuższym czasie świecić z odmienną jasnością. Na małym prototypie jest to niezauważalne. Na dużej, jednolitej powierzchni światła staje się natomiast wyraźną skazą wizualną.

Stabilność sygnału danych: jak eliminować zakłócenia w długich instalacjach

Zasilanie może być obliczone poprawnie, a taśma nadal będzie migotać albo wyświetlać przypadkowe kolory. Przyczyną bywa sygnał danych. W przypadku WS2812B mamy do czynienia z jednoprzewodową transmisją o ściśle określonych czasach i bez mechanizmu korekcji błędów. Każdy kolejny piksel odbiera dane, interpretuje swoją część i przekazuje resztę dalej. Jeśli sygnał zostanie zniekształcony na początku łańcucha, problem może rozprzestrzenić się na cały odcinek.

Pierwsze miejsce, które trzeba sprawdzić, to trasa między sterownikiem a pierwszym pikselem. Długi przewód danych działa jak antena i łatwiej zbiera zakłócenia pochodzące od zasilaczy impulsowych, silników, przekaźników, ściemniaczy czy przewodów dużej mocy. Ryzyko rośnie, gdy przewód sygnałowy biegnie równolegle do przewodów zasilających na długim odcinku.

Konwerter poziomów przy logice 3,3 V

Wiele współczesnych mikrokontrolerów, w tym popularne płytki oparte na ESP32, pracuje z logiką 3,3 V. Część taśm zasilanych napięciem 5 V oczekuje jednak wyższego poziomu logicznego na wejściu danych. W krótkim układzie różnica może nie ujawnić się od razu, ale nie jest dobrym fundamentem instalacji, która ma pracować stabilnie przez wiele godzin.

Konwerter poziomów, na przykład układ z rodziny 74AHCT, dopasowuje sygnał sterownika do poziomu akceptowanego przez taśmę. Nie gwarantuje poprawnego działania w każdej konfiguracji, ale zwiększa niezawodność transmisji i ogranicza problemy wynikające z niepełnego poziomu logicznego. Warto umieścić go blisko źródła sygnału, a nie na końcu długiego przewodu.

Nie każdy tani moduł opisany jako konwerter poziomów będzie równie dobry dla szybkiego sygnału danych. Liczy się rodzina układu, jego czas propagacji, jakość połączeń oraz zgodność z napięciem zasilania. W prototypie można pozwolić sobie na eksperymenty. W instalacji przeznaczonej do publicznej ekspozycji lepiej korzystać z rozwiązania, którego zachowanie zostało sprawdzone w docelowej długości przewodów.

Rezystor, masa i długość przewodu

Przy pierwszym pikselu często stosuje się rezystor szeregowy w linii danych. Jego zadaniem jest ograniczenie odbić i złagodzenie niektórych problemów wynikających z szybkich zmian sygnału. Wartość oraz dokładne miejsce montażu zależą od układu, długości przewodu i zastosowanego sterownika, dlatego nie należy traktować jednego schematu jako uniwersalnej recepty.

Podstawowe zasady prowadzenia danych są jednak stałe:

1. Skróć przewód między sterownikiem a pierwszym pikselem. Im krótsza trasa, tym mniej okazji do zebrania zakłóceń.

2. Prowadź masę razem z sygnałem danych. Wspólne odniesienie napięcia jest konieczne do stabilnej komunikacji.

3. Oddziel przewody sygnałowe od przewodów dużej mocy. Jeśli muszą się przeciąć, lepiej robić to pod kątem niż prowadzić je równolegle na długim odcinku.

4. Zadbaj o mechaniczne odciążenie połączeń. Luźne przewody i naprężone złącza są częstszą przyczyną problemów niż sama elektronika.

5. Testuj instalację w konfiguracji docelowej. Krótki przewód na stole nie mówi wiele o zachowaniu kilkumetrowej wiązki w metalowej konstrukcji.

Kaskadowanie przez tysiące pikseli również ma swoje ograniczenia. Każda dioda regeneruje sygnał i przekazuje go dalej, ale bardzo długi łańcuch zwiększa opóźnienie, komplikuje diagnostykę i może ujawnić ograniczenia sterownika. Przy dużych instalacjach korzystniejsze bywa rozdzielenie danych na kilka wyjść niż prowadzenie jednej linii przez całą konstrukcję.

Taśmy z podwójną linią danych, takie jak WS2813 albo WS2815, oferują większą odporność na awarię pojedynczego elementu, ale nie są magicznym rozwiązaniem każdego problemu. Redundancja pomaga w określonych scenariuszach, nie zastępuje właściwego zasilania, konwertera poziomów ani poprawnego prowadzenia przewodów. Wybór taśmy powinien wynikać z architektury instalacji, a nie wyłącznie z obecności dodatkowego przewodu.

Gdy sterowanie odbywa się przez Art-Net

W większych instalacjach mikrokontroler nie zawsze steruje taśmą bezpośrednio. Dane mogą przychodzić z komputera, konsolety albo systemu multimedialnego przez sieć, na przykład za pomocą Art-Net. Wtedy trzeba rozdzielić dwa różne problemy: transport danych w sieci i elektryczne sterowanie samą taśmą.

Stabilna sieć nie naprawi źle poprowadzonej linii między kontrolerem a pierwszym pikselem. Z kolei doskonały sygnał na wyjściu kontrolera nie pomoże, jeśli urządzenie odbierające Art-Net jest przeciążone, ma nieprawidłowo przypisane kanały albo traci pakiety. Przy projektowaniu systemu warto więc jasno określić, gdzie następuje konwersja: z sieci na dane dla taśmy, z logiki 3,3 V na 5 V oraz z jednego strumienia na kilka niezależnych wyjść.

W instalacjach sterowanych przez Art-Net przydatne jest dzielenie systemu na logiczne i fizyczne segmenty. Pozwala to szybciej ustalić, czy problem dotyczy sieci, kontrolera, zasilania czy konkretnej sekcji LED. Jeśli cała instalacja jest jednym łańcuchem, awaria pojedynczego modułu może zatrzymać diagnostykę na wiele godzin.

Projekt zaczyna się przed przyklejeniem taśmy

Najdroższe błędy przy adresowalnych LED-ach zwykle nie powstają podczas programowania animacji. Powstają wcześniej, gdy taśma zostaje wybrana bez uwzględnienia długości odcinków, sposobu chłodzenia i dostępności serwisowej. Efekt wizualny może być świetny na ekranie komputera, a jednocześnie niemożliwy do stabilnego utrzymania w realnej konstrukcji.

Przed zamówieniem materiałów warto narysować nie tylko przebieg światła, lecz także przebieg zasilania i danych. Każda sekcja powinna mieć przypisany zasilacz lub gałąź zasilania, punkt podania napięcia, przewód danych oraz miejsce dostępu serwisowego. Taki plan nie musi być skomplikowany. Powinien jednak odpowiadać temu, jak instalacja będzie faktycznie zbudowana, transportowana i uruchamiana.

Szczególnie przydatne jest rozdzielenie testów na etapy:

• najpierw sprawdź pojedynczy odcinek przy różnych kolorach i poziomach jasności;
• następnie podłącz docelową długość przewodów zasilających i danych;
• później uruchom wszystkie sekcje jednocześnie;
• na końcu pozostaw system w pracy przez czas odpowiadający realnej ekspozycji i obserwuj temperaturę, jasność oraz zachowanie zasilaczy.

Dzięki temu można odróżnić problem programowy od elektrycznego. Jeśli błędy pojawiają się wyłącznie przy wysokiej jasności, podejrzane są zasilanie i temperatura. Jeśli występują po wydłużeniu przewodu danych, trzeba sprawdzić poziomy logiczne, masę, trasę przewodu i jakość zakończenia. Jeśli jedna sekcja działa prawidłowo, a kilka razem nie, przyczyną może być rozdział mocy albo ograniczenie kontrolera.

Cztery pułapki — spadek napięcia, niedobór mocy zasilacza, przegrzewanie i niestabilność sygnału — nie są abstrakcyjną teorią. To konkretne powody, dla których instalacje LED-owe w przestrzeniach artystycznych przestają działać albo tracą zaplanowany efekt. Każda z tych pułapek ma przewidywalne rozwiązanie: zasilanie wielopunktowe, odpowiedni margines mocy, właściwe odprowadzanie ciepła i dopasowany tor danych.

Adresowalne taśmy LED w instalacji artystycznej nie wymagają magicznych sztuczek. Wymagają potraktowania ich jak systemu, w którym światło, elektronika i konstrukcja muszą działać razem. Twórca, który wybiera taśmę wyłącznie na podstawie liczby pikseli i efektu na ekranie, prędzej czy później będzie naprawiał własne założenia. Ten, kto policzy prąd, zaplanuje punkty zasilania, zapewni chłodzenie i sprawdzi sygnał w warunkach docelowych, zyskuje coś ważniejszego niż efektowny prototyp: instalację, która potrafi działać wtedy, gdy naprawdę ma znaczenie.
