Protokół DMX czy Art-Net: co wybrać do instalacji artystycznej

Dla kilku reflektorów, taśmy LED z prostym sterownikiem albo niewielkiej scenografii klasyczna magistrala DMX może być najrozsądniejszym rozwiązaniem. Przy wielu punktach świetlnych, pikselach RGB i przestrzennej instalacji rozciągniętej na kilka pomieszczeń przewagę szybko zyskuje Art-Net.

To jednak nie są dwa całkowicie konkurencyjne światy. Art-Net nie steruje większością opraw bezpośrednio. Przesyła dane DMX przez sieć Ethernet, a następnie odpowiedni węzeł, czyli node, zamienia je na fizyczny sygnał DMX albo inny format wymagany przez konkretną oprawę. W praktyce wybór często nie brzmi więc: DMX albo Art-Net, tylko: gdzie zakończyć sieć i ile klasycznych magistral DMX zbudować na jej końcu.

DMX jest prosty i przewidywalny, Art-Net daje skalę. Problem zaczyna się wtedy, gdy próbuje się użyć jednego jak drugiego.

DMX512: klasyczna magistrala, która nadal ma sens

Standard DMX512 został opracowany przez USITT w 1986 roku. Wykorzystuje transmisję szeregową opartą na warstwie fizycznej RS-485. Dane płyną po magistrali od sterownika do kolejnych urządzeń, a każde urządzenie odczytuje przypisane mu kanały.

Jedno uniwersum DMX obejmuje 512 kanałów, a każdy kanał może przyjmować wartości od 0 do 255. Dla tradycyjnych reflektorów oznacza to na przykład osobne kanały dla intensywności, koloru, temperatury barwowej, ruchu czy zoomu. W przypadku pikseli RGB rachunek jest mniej łaskawy: jeden piksel potrzebuje trzech kanałów, więc jedno uniwersum pozwala obsłużyć maksymalnie 170 pikseli RGB. Zostają wtedy dwa niewykorzystane kanały.

To ograniczenie nie jest wadą w małym projekcie. Przeciwnie — jedno uniwersum może wystarczyć do sterowania całym układem świateł w galerii, małej scenie albo instalacji reagującej na dźwięk. Problem pojawia się dopiero wtedy, gdy liczba pikseli rośnie, a wraz z nią rośnie także liczba niezależnych parametrów.

Jak wygląda fizyczna infrastruktura DMX

DMX prowadzi się jako magistralę szeregową, a nie jako dowolną sieć urządzeń. Sterownik łączy się z pierwszym urządzeniem, pierwsze z kolejnym i tak dalej. Na końcu linii powinien znaleźć się terminator o impedancji 110–120 omów. Jego zadaniem jest ograniczenie odbić sygnału, które mogą powodować migotanie, przypadkowe zmiany kolorów albo zrywanie komunikacji.

Pojedynczy segment magistrali pozwala połączyć maksymalnie 32 urządzenia bez użycia splittera. Jeżeli instalacja ma więcej odbiorników, sygnał trzeba rozdzielić za pomocą odpowiedniego urządzenia, zamiast budować coraz dłuższy łańcuch.

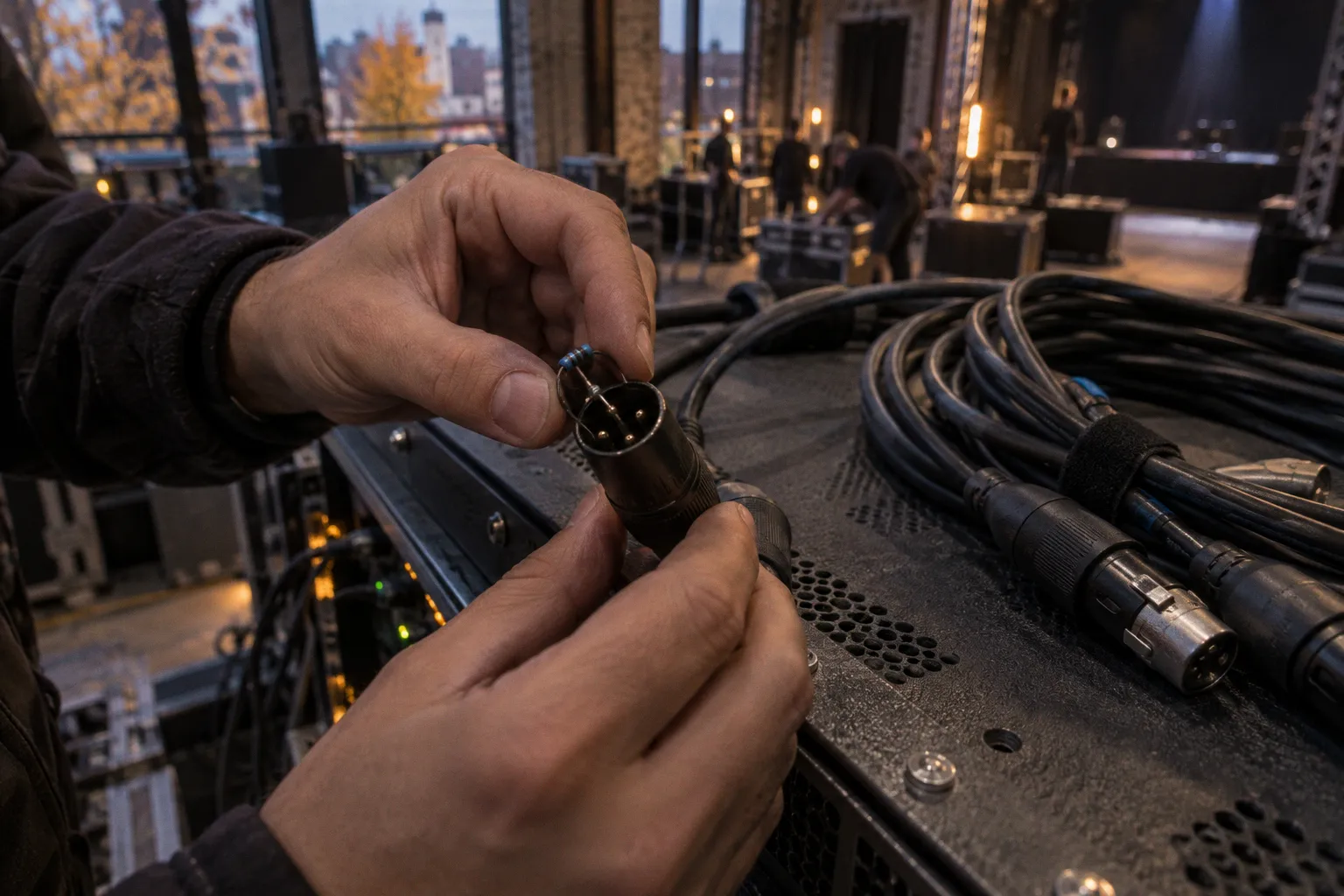

W tym miejscu często pojawia się pozorna oszczędność: użycie zwykłego przewodu mikrofonowego XLR. Złącze może wyglądać podobnie, ale sam przewód nie musi mieć właściwej impedancji ani parametrów potrzebnych do stabilnej transmisji DMX. W niewielkim układzie taki wybór czasem pozornie działa, lecz przy dłuższych trasach, większej liczbie urządzeń i obecności innych instalacji elektrycznych ryzyko problemów rośnie.

Do projektu artystycznego warto przyjąć prostą zasadę: przewód DMX, właściwe zakończenie linii i uporządkowana topologia kosztują mniej niż późniejsze szukanie urządzenia, które sporadycznie przestaje reagować.

Mocne strony DMX512

DMX dobrze sprawdza się tam, gdzie instalacja jest lokalna, a liczba urządzeń pozostaje pod kontrolą. Jego zalety są konkretne:

• prosta diagnostyka — można prześledzić fizyczną trasę sygnału od sterownika do ostatniej oprawy;
• niewielka liczba elementów pośrednich — przy małym układzie nie potrzeba switchy, adresacji IP ani rozbudowanej konfiguracji sieci;
• łatwe odseparowanie obwodów — osobne uniwersa można przypisać do różnych pomieszczeń lub grup opraw;
• duża kompatybilność z tradycyjnym oświetleniem — DMX jest standardem obecnym w sterownikach, reflektorach, dimmerach i wielu urządzeniach scenicznych;
• przewidywalny model działania — urządzenia mają adresy i zajmują określoną liczbę kanałów.

DMX nie wymaga infrastruktury informatycznej, ale wymaga dyscypliny montażowej. Błąd w terminacji, nieprawidłowe rozgałęzienie lub zbyt długi łańcuch potrafią mieć większe znaczenie niż sama liczba urządzeń.

Art-Net: sieć Ethernet dla wielu uniwersów

Art-Net powstał w 1998 roku jako bezpłatny protokół służący do przesyłania danych DMX512 i RDM przez sieć Ethernet. Wykorzystuje protokół UDP i port 6454. Z punktu widzenia instalacji oznacza to zmianę sposobu transportu danych: zamiast prowadzić każdą linię DMX od sterownika do kolejnych urządzeń, można przenieść wiele uniwersów przez infrastrukturę sieciową.

Wersje Art-Net III i Art-Net IV pozwalają adresować do 32 768 uniwersów DMX w jednej sieci IP. To ogromna przestrzeń adresowa, ale nie należy mylić jej z realną przepustowością konkretnej instalacji. Możliwość zaadresowania takiej liczby uniwersów nie oznacza, że każdy komputer, sterownik, switch i node będzie w stanie praktycznie obsłużyć taką konfigurację.

Dla projektanta instalacji ważniejszy jest inny fakt: Art-Net pozwala przenieść dużą liczbę kanałów przez standardową infrastrukturę Ethernet, a następnie rozdzielić je lokalnie w wybranych miejscach. W wielkopowierzchniowej ekspozycji może to uprościć prowadzenie przewodów i ograniczyć liczbę długich tras DMX.

Co faktycznie robi Art-Net

Art-Net przenosi pakiety z danymi. Nie oznacza to, że każda oprawa wyposażona w wejście DMX nagle staje się urządzeniem sieciowym. Potrzebny jest node Art-Net-DMX, który:

1. odbiera pakiety Art-Net z sieci Ethernet;

2. przypisuje je do określonego uniwersum;

3. wystawia dane na fizycznym wyjściu DMX;

4. przekazuje sygnał do opraw, dimmerów lub innych urządzeń końcowych.

W przypadku taśm adresowalnych node może pełnić inną funkcję i konwertować dane sieciowe na format wymagany przez sterownik pikseli, na przykład SPI. Dlatego dobór węzła powinien wynikać nie tylko z liczby portów Ethernet, ale też z rodzaju urządzeń na wyjściu.

Art-Net nie eliminuje konwersji sygnału. Przesuwa ją po prostu bliżej odbiorników i pozwala sterować nią z poziomu sieci.

DMX a Art-Net — różnice, które mają znaczenie w projekcie

Najważniejsza różnica nie dotyczy samego kanału sterującego. W obu przypadkach uniwersum ma 512 kanałów. Różni się droga, którą te kanały docierają do urządzenia.

Skala instalacji: kiedy jedno uniwersum przestaje wystarczać

W instalacjach artystycznych liczba opraw bywa myląca. Dziesięć reflektorów nie musi oznaczać dużego zapotrzebowania na kanały, jeśli każdy z nich wykorzystuje tylko kilka parametrów. Z kolei długi odcinek taśmy RGB może szybko zająć całe uniwersum.

Przykładowo:

• 20 prostych reflektorów po 8 kanałów zajmuje 160 kanałów;
• 100 pikseli RGB potrzebuje 300 kanałów;
• 170 pikseli RGB wypełnia niemal całe jedno uniwersum;
• 500 pikseli RGB wymaga co najmniej trzech uniwersów, niezależnie od tego, czy dane są przesyłane przewodem DMX, czy przez Art-Net.

Przy dwóch lub trzech uniwersach nadal można zbudować instalację opartą na klasycznym DMX, używając kilku wyjść lub splitterów. Art-Net staje się atrakcyjniejszy wtedy, gdy uniwersa trzeba rozmieścić w różnych punktach przestrzeni albo gdy instalacja ma być regularnie rozbudowywana.

Znaczenie ma także układ fizyczny. Jedna sala z oprawami skupionymi przy sterowniku to sytuacja sprzyjająca DMX. Kilka pomieszczeń, dziedziniec, fasada i odległe punkty świetlne tworzą środowisko, w którym sieć Ethernet może ograniczyć liczbę długich tras sygnałowych.

O wyborze protokołu decyduje nie liczba lamp, lecz liczba kanałów, odległości i miejsc, w których trzeba rozdzielić sygnał.

Infrastruktura sieciowa: Art-Net nie jest darmową magią

Przejście na Art-Net może uprościć część okablowania, ale nie usuwa problemów infrastrukturalnych. Zmienia ich charakter.

W instalacji DMX najczęściej szuka się błędu w kolejności urządzeń, adresacji, przewodzie, splitterze albo terminatorze. W instalacji Art-Net dochodzą pytania o adresy IP, zakresy sieci, konfigurację przełączników, wybór interfejsu sieciowego i sposób przypisania uniwersów do portów node’a.

Sama obecność switcha nie gwarantuje poprawnego działania. Trzeba jeszcze wiedzieć, jak urządzenia mają się odnaleźć i jak oprogramowanie sterujące rozsyła dane. W niewielkiej instalacji można użyć prostego, odseparowanego segmentu sieci. Przy większym projekcie warto wcześniej ustalić:

• które urządzenie jest źródłem danych;
• ile niezależnych uniwersów powstaje w oprogramowaniu;
• do którego node’a trafia każde uniwersum;
• jakie adresy IP otrzymują sterowniki i węzły;
• czy sieć jest współdzielona z innymi urządzeniami;
• gdzie następuje konwersja na DMX, SPI lub inny sygnał;
• jak instalacja zachowa się po restarcie komputera, switcha albo node’a.

W ekspozycji działającej przez wiele godzin szczególnie istotna jest możliwość szybkiego odtworzenia konfiguracji. Dokumentacja adresów, portów i mapowania uniwersów nie jest formalnością. Bez niej wymiana jednego node’a może zmienić się w wielogodzinne odtwarzanie ustawień metodą prób i błędów.

Sieć współdzielona czy wydzielona?

Art-Net można prowadzić przez istniejącą sieć, ale w instalacji artystycznej często lepiej wydzielić dla niego osobny segment. Sieć używana jednocześnie przez monitoring, komputery, dostęp do internetu i sterowanie światłem utrudnia diagnostykę. Każdy dodatkowy element zwiększa liczbę możliwych punktów awarii.

Nie chodzi o to, że każdy pakiet w zwykłej sieci natychmiast zakłóci światło. Chodzi o kontrolę. Wydzielona infrastruktura pozwala łatwiej określić, co naprawdę znajduje się pomiędzy oprogramowaniem a oprawą.

Przy małej instalacji nie trzeba budować rozbudowanej architektury sieciowej. Wystarczy jednak, aby konfiguracja była świadoma, opisana i możliwa do odtworzenia. Art-Net daje dużą elastyczność, lecz ta elastyczność wymaga osoby, która potrafi zarządzać nie tylko światłem, ale też podstawową warstwą sieciową.

Stabilność transmisji: prostota kontra elastyczność

DMX jest często postrzegany jako stabilniejszy, ponieważ ma mniej elementów pośrednich. To trafne tylko wtedy, gdy magistrala jest wykonana poprawnie. Nieprawidłowy przewód, brak terminatora, nadmierna liczba urządzeń albo źle wykonane rozgałęzienie potrafią sprawić, że klasyczny układ będzie działał gorzej niż dobrze skonfigurowany Art-Net.

Art-Net zależy od większej liczby komponentów, ale daje możliwość rozdzielenia infrastruktury na lokalne odcinki. Zamiast prowadzić długą magistralę przez całą galerię, można doprowadzić Ethernet do kilku punktów i tam użyć krótkich odcinków DMX. Taki układ często ułatwia montaż oraz serwis, zwłaszcza gdy oprawy są skupione w kilku strefach.

Nie warto jednak składać obietnic dotyczących opóźnień bez znajomości konkretnego sprzętu. Rzeczywista reakcja instalacji zależy między innymi od sterownika, oprogramowania, node’ów, konfiguracji sieci, liczby wysyłanych uniwersów i urządzeń końcowych. W przypadku instalacji interaktywnych trzeba przetestować cały łańcuch: od czujnika lub aplikacji, przez komputer i sieć, aż po zmianę światła.

Stabilność nie jest cechą przypisaną raz na zawsze do protokołu. Jest rezultatem projektu.

Budżet: gdzie DMX wygrywa, a gdzie Art-Net zaczyna się opłacać

Przy kilku urządzeniach DMX zwykle wygrywa kosztowo. Potrzebny może być sterownik, przewody, ewentualnie splitter i terminatory. Jeśli oprawy znajdują się blisko siebie, całość pozostaje łatwa do zbudowania i serwisowania.

Art-Net wymaga dodatkowych elementów: interfejsu lub sterownika sieciowego, switcha, node’ów oraz konfiguracji. Koszt rośnie szczególnie wtedy, gdy oprawy nie mają wbudowanej obsługi sieci i każda grupa urządzeń potrzebuje własnej konwersji na DMX.

Przy dużej liczbie punktów sytuacja się odwraca. Rozbudowywanie klasycznego DMX o kolejne fizyczne magistrale, splittery i długie trasy może być bardziej kłopotliwe niż postawienie sieci Ethernet i rozdzielenie danych w kilku lokalizacjach. Art-Net nie musi być najtańszy na starcie, ale może obniżyć koszt rozbudowy i ograniczyć liczbę przewodów prowadzonych przez przestrzeń wystawienniczą.

Najlepiej porównywać nie cenę pojedynczego urządzenia, ale koszt kompletnego systemu:

1. sterownik lub oprogramowanie;

2. przewody i złącza;

3. splittery albo node’y;

4. switche i zasilanie infrastruktury;

5. montaż oraz opisanie instalacji;

6. czas potrzebny na konfigurację;

7. możliwość późniejszej rozbudowy;

8. serwis i wymiana elementów w trakcie ekspozycji.

Taki rachunek często pokazuje, że tani początek nie zawsze oznacza tani projekt. Wystawa może działać przez kilka miesięcy, a instalacja festiwalowa może być codziennie składana i demontowana. W obu przypadkach liczy się nie tylko zakup, lecz także powtarzalność uruchomienia.

DMX czy Art-Net w konkretnych typach instalacji

Mała instalacja w jednej sali

Jeśli projekt obejmuje kilka lub kilkanaście opraw, krótkie odcinki kabli i ograniczoną liczbę kanałów, DMX512 będzie zwykle naturalnym wyborem. Nie ma potrzeby dodawać warstwy sieciowej tylko dlatego, że Art-Net pozwala na większą skalę.

DMX sprawdzi się przy:

• niewielkiej instalacji świetlnej w galerii;
• kilku reflektorach RGBW;
• prostym układzie reagującym na muzykę;
• scenografii z jednym miejscem sterowania;
• prototypie, który ma szybko przejść z warsztatu do ekspozycji.

Instalacja z dużą liczbą pikseli

Przy taśmach i modułach adresowalnych kanały zapełniają się szybko. Jeżeli projekt wymaga niezależnej kontroli setek lub tysięcy pikseli, Art-Net może uprościć dystrybucję danych. Nadal potrzebne będą odpowiednie node’y lub kontrolery pikseli, lecz sieć pozwoli dostarczyć wiele uniwersów do punktów rozmieszczonych w przestrzeni.

W tym scenariuszu trzeba osobno policzyć:

• liczbę pikseli;
• liczbę kanałów na piksel;
• liczbę uniwersów;
• liczbę wyjść node’a;
• wymagania zasilania taśm i modułów;
• długości przewodów między kontrolerem a pikselami.

Art-Net rozwiązuje transport danych, ale nie rozwiązuje spadków napięcia, doboru zasilaczy ani ograniczeń samej taśmy.

Instalacja w kilku pomieszczeniach

Jeżeli każda sala ma własną grupę opraw, doprowadzenie Ethernetu do lokalnych node’ów może być wygodniejsze niż prowadzenie wielu niezależnych magistral DMX z jednego punktu. W takim układzie sieć staje się szkieletem instalacji, a DMX działa lokalnie, blisko urządzeń.

To dobre rozwiązanie dla wystaw, instalacji site-specific i projektów, w których oprawy są rozproszone architektonicznie. Trzeba jednak zaplanować punkty zasilania, dostęp serwisowy oraz sposób działania po utracie połączenia z głównym komputerem.

Instalacja objazdowa lub festiwalowa

Tutaj przewagę może mieć prostszy system, nawet jeśli teoretycznie oferuje mniej kanałów. Każdy dodatkowy element trzeba przewozić, oznaczać i ponownie konfigurować. Jeżeli instalacja jest niewielka, DMX ogranicza liczbę potencjalnych problemów.

Art-Net jest uzasadniony wtedy, gdy projekt ma wiele niezależnych stref albo korzysta z rozbudowanego sterowania generatywnego. W takim przypadku warto przygotować gotową konfigurację sieci i jednoznaczne oznaczenia portów, uniwersów oraz przewodów.

Najczęstszy błąd: wybór protokołu przed zaprojektowaniem systemu

Sam termin „Art-Net” bywa traktowany jako synonim profesjonalnej instalacji, a „DMX” jako rozwiązanie podstawowe. To błędny podział. DMX może być właściwym wyborem także w bardzo dopracowanym projekcie, jeśli jego topologia jest dobrze zaplanowana. Art-Net może natomiast skomplikować mały układ, który wcześniej działałby bez problemu na jednej magistrali.

Przed wyborem warto rozpisać instalację w kanałach, a nie w nazwach urządzeń. Dla każdej oprawy trzeba ustalić liczbę zajmowanych kanałów, adres początkowy oraz miejsce fizycznego podłączenia. Dopiero potem widać, czy wystarczy jedno uniwersum, czy potrzebne są kolejne, i czy wygodniej dostarczyć je przewodem DMX, czy przez sieć.

Pomocne jest też rozdzielenie trzech warstw:

• oprogramowanie sterujące — generuje sceny, animacje lub reakcje na dane z czujników;
• transport — DMX albo Art-Net przenosi wartości kanałów;
• urządzenia końcowe — oprawy, dimmery, kontrolery pikseli i inne odbiorniki wykonują polecenia.

Błąd w jednej warstwie może wyglądać jak problem w innej. Źle przypisane uniwersum w programie nie zostanie naprawione przez wymianę przewodu. Brak terminatora nie wynika z błędnej adresacji IP. Node, który nie obsługuje wymaganego formatu wyjściowego, nie stanie się kompatybilny tylko dlatego, że działa w sieci Ethernet.

Jak podjąć decyzję bez przepłacania

Najbardziej praktyczny wybór można sprowadzić do kilku pytań:

1. Ile kanałów trzeba obsłużyć teraz, a ile może pojawić się później?

Jeśli projekt mieści się w jednym lub kilku lokalnych uniwersach, DMX pozostaje realną opcją. Jeśli liczba kanałów będzie rosła wraz z instalacją, Art-Net ułatwi rozbudowę.

2. Czy urządzenia są skupione w jednym miejscu?

Skupione oprawy sprzyjają DMX. Rozproszone strefy i kilka pomieszczeń zwiększają sens użycia sieci.

3. Czy potrzebne są piksele adresowalne?

W przypadku dużej liczby pikseli trzeba szybko przejść od liczenia lamp do liczenia kanałów i uniwersów. Art-Net często lepiej skaluje dystrybucję takich danych.

4. Kto będzie uruchamiał i serwisował system?

Jeżeli instalację obsługuje zespół scenotechniczny bez zaplecza sieciowego, prostsza architektura może być bezpieczniejsza. Jeżeli w projekcie jest osoba odpowiedzialna za konfigurację sieci, Art-Net daje więcej możliwości.

5. Czy instalacja ma być wielokrotnie przebudowywana?

Wystawy objazdowe i projekty festiwalowe wymagają szybkiego odtworzenia konfiguracji. Przy dużej skali dobrze opisana sieć może być wygodniejsza niż wiele osobnych magistral.

6. Czy potrzebna jest komunikacja z innymi systemami?

Jeżeli światło ma współpracować z serwerem multimedialnym, systemem interaktywnym lub generatorem wizualizacji, Ethernet może ułatwić połączenie różnych elementów. Nie oznacza to jednak, że każdy taki projekt automatycznie wymaga Art-Netu.

Ostateczny wybór

Jeżeli instalacja jest mała, lokalna i oparta na tradycyjnych oprawach, DMX512 będzie najczęściej rozwiązaniem prostszym, tańszym i łatwiejszym do uruchomienia. Jedno uniwersum oferuje 512 kanałów, a poprawnie wykonana magistrala z właściwym przewodem i terminacją potrafi bez problemu obsłużyć typowy układ galerii lub niewielkiej sceny.

Art-Net warto wybrać wtedy, gdy problemem staje się nie samo sterowanie, lecz dystrybucja danych: wiele uniwersów, setki pikseli, rozproszone pomieszczenia, duże odległości i potrzeba dalszej rozbudowy. Trzeba jednak zaplanować nie tylko sieć, lecz także node’y, konwersję na DMX lub SPI, adresację i serwis.

Najrozsądniejsza architektura bywa hybrydowa: Art-Net jako szkielet przesyłu danych oraz DMX jako lokalny standard przy oprawach. Taki układ nie wymusza wyboru między prostotą a skalą. Pozwala wykorzystać Ethernet tam, gdzie rzeczywiście pomaga, i klasyczną magistralę tam, gdzie nadal jest najkrótszą drogą od sterownika do światła.
