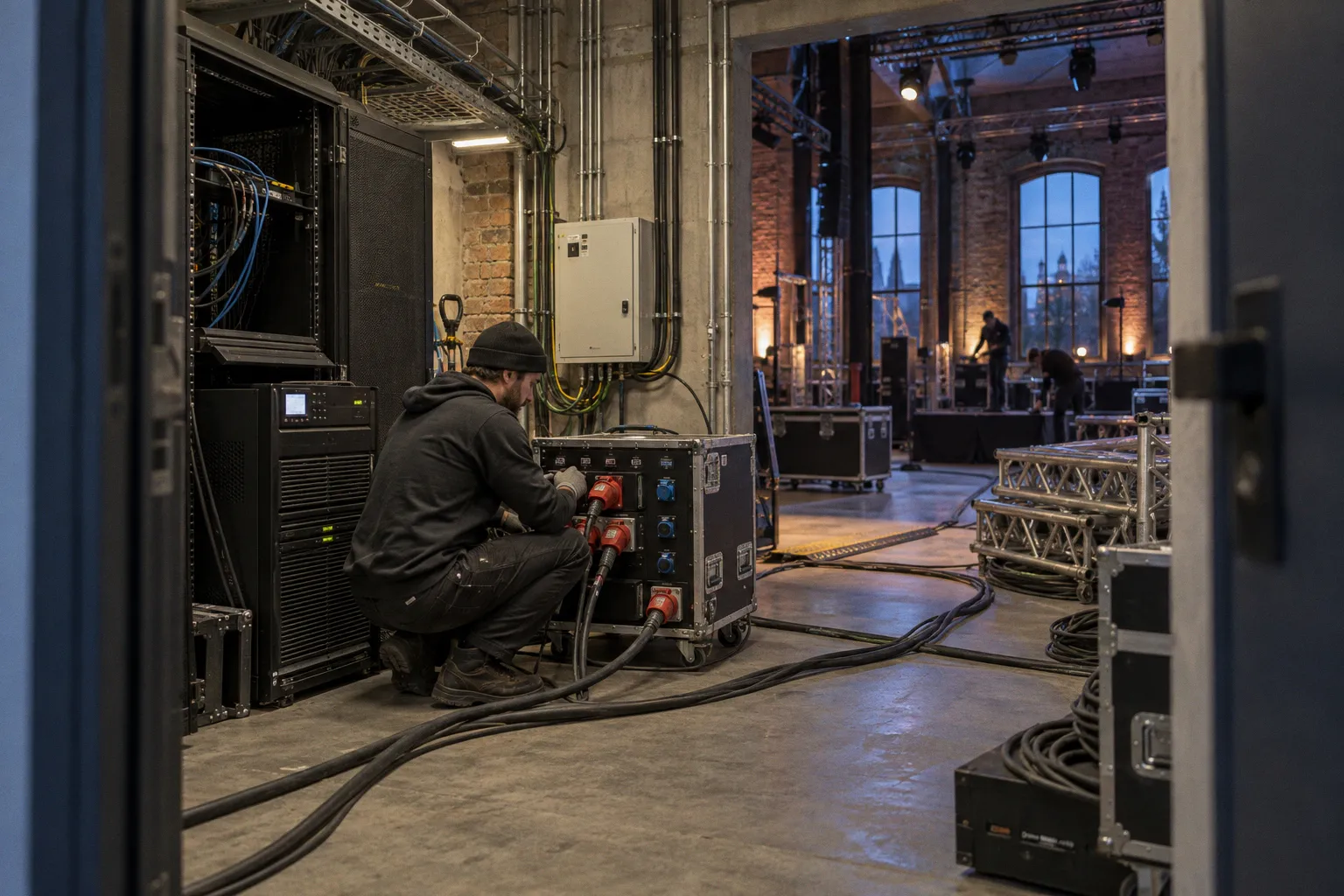

Zasilanie awaryjne instalacji artystycznej: co sprawdzić przed startem

Instalacja artystyczna z multimediami, której budżet na sprzęt pochłonął kilkadziesiąt tysięcy złotych, potrafi zgasnąć w ułamku sekundy — i to nie z powodu wirusa w systemie operacyjnym, tylko przez banalny spadek napięcia przy starcie sąsiedniego wzmacniacza. Jeżeli praca zakłada ciągłość projekcji, działania sensorów, mikrokontrolerów albo serwera renderującego, awaria zasilania nie jest abstrakcją. To realne ryzyko, które pojawia się w trakcie wernisażu, prezentacji kuratora albo pierwszej nocy otwartej wystawy.

Wtedy nie ma już czasu na studiowanie katalogów. Trzeba wcześniej wiedzieć, jak dobrać podtrzymanie, jaki zapas mocy zostawić i dlaczego zwykły zasilacz awaryjny z marketu może nie wystarczyć przy profesjonalnym sprzęcie AV.

Najwięcej problemów bierze się nie z braku drogiego urządzenia, lecz z błędnego rozpoznania obciążenia. Ktoś sumuje wartości z tabliczek znamionowych, ktoś inny patrzy wyłącznie na moc UPS-a podaną w kVA, a jeszcze ktoś zakłada, że agregat i zasilacz awaryjny będą współpracować bez dodatkowej konfiguracji. Każde z tych założeń może się zemścić dokładnie wtedy, gdy wystawa powinna działać bez przerwy.

Audyt poboru mocy: od kVA do rzeczywistych watów

Pierwszy błąd w dokumentacjach technicznych instalacji artystycznych to mieszanie mocy czynnej i pozornej. Na naklejce projektora widnieje „200 W”, na wzmacniaczu „500 W”, na matrycy LED „800 W” — i suma wydaje się prosta. Tymczasem agregaty, UPS-y i rozdzielnice tymczasowe mogą być opisywane zarówno przez moc czynną w kilowatach, jak i moc pozorną w kilowoltoamperach.

Moc czynna to ta, która rzeczywiście wykonuje pracę: zasila projektor, rozświetla diody, napędza wentylator albo podtrzymuje komputer. Moc pozorna uwzględnia również sposób, w jaki urządzenie pobiera prąd z sieci. Łączy je współczynnik mocy cos φ.

Jeżeli znamy moc pozorną, moc czynną obliczamy przez pomnożenie kVA przez cos φ:

kW = kVA × cos φ

Przy cos φ równym 0,8 urządzenie o mocy 10 kVA zapewnia 8 kW mocy czynnej. Odwrotne przeliczenie wygląda tak:

kVA = kW ÷ cos φ

Dlatego obciążenie o mocy czynnej 8 kW przy cos φ 0,8 wymaga około 10 kVA mocy pozornej. To nie jest detal księgowy. Właśnie ta różnica decyduje o tym, czy agregat albo UPS ma jeszcze margines, czy pracuje na granicy możliwości.

Nie należy jednak automatycznie przyjmować wartości 0,8 dla każdego urządzenia. Część nowoczesnych zasilaczy ma aktywną korekcję współczynnika mocy, część odbiorników zachowuje się inaczej przy małym i dużym obciążeniu, a producent UPS-a może podawać osobno maksymalną moc w kVA i w kW. Zawsze warto sprawdzić obie wartości w dokumentacji konkretnego modelu. Jeśli producent określa dopuszczalną moc czynną, to ona jest ważniejsza dla doboru obciążenia niż samo przeliczenie z katalogowej wartości kVA.

Zanim zaczniesz dobierać UPS czy agregat, potrzebujesz realnego audytu poboru. Sama suma tabliczek znamionowych jest punktem wyjścia, nie pomiarem. Co trzeba zrobić:

1. Spisz wszystkie odbiorniki. Nie tylko projektory i ekrany, lecz także komputery, serwery, kontrolery, routery, wzmacniacze, oświetlenie, wentylatory, pompy, ładowarki i urządzenia sterujące.

2. Odczytaj parametry z tabliczek znamionowych. Zwróć uwagę na moc, prąd znamionowy, zakres napięcia i — jeśli podano — współczynnik mocy.

3. Zmierz pobór w warunkach roboczych. Projektor w trybie pełnej jasności pobiera więcej niż w trybie czuwania. Wzmacniacz może zachowywać się zupełnie inaczej przy ciszy i przy sygnale o wysokim poziomie.

4. Sprawdź moment uruchomienia. Zasilacze impulsowe, silniki, pompy, wentylatory i niektóre moduły LED mogą przez krótki czas pobierać znacznie więcej niż w stanie ustalonym.

5. Rozdziel obciążenia według funkcji. Serwer, kontrolery i sieć powinny zwykle trafić do innego obwodu podtrzymania niż elementy grzewcze, silniki czy duże wzmacniacze.

6. Zapisz nie tylko średnią, ale też wartość maksymalną. Dla UPS-a istotne jest, czy obciążenie utrzymuje się długo, czy pojawia się jako krótki, wysoki impuls.

Audyt bez pomiaru to wróżenie z fusów. Nawet prosty pomiar wykonany odpowiednim miernikiem może uchronić przed awarią znacznie droższą niż samo planowanie zasilania.

Do pomiaru można wykorzystać miernik cęgowy, analizator jakości energii albo urządzenie pomiarowe przeznaczone do obciążeń jednofazowych i trójfazowych. W przypadku większej instalacji nie wystarczy odczyt z pojedynczego gniazda. Trzeba sprawdzić także rozkład faz, prądy przewodów neutralnych i zachowanie obciążenia w chwili włączenia kolejnych sekcji.

Dlaczego UPS typu online jest standardem w instalacjach AV

Zasilacze awaryjne dzielą się na trzy podstawowe grupy: offline, line-interactive i online, czyli z podwójną konwersją. Różnią się nie tylko ceną, lecz przede wszystkim sposobem reagowania na zakłócenia i zanik napięcia.

UPS offline pozostaje zasadniczo poza torem zasilania do chwili wykrycia problemu. Gdy napięcie z sieci zanika albo wychodzi poza określony zakres, urządzenie przełącza odbiorniki na akumulator. UPS line-interactive dodatkowo koryguje część wahań napięcia za pomocą układu AVR, ale również w określonych sytuacjach korzysta z przełączenia na baterię. UPS online stale zasila odbiorniki przez układ prostownika i falownika. Energia z sieci jest najpierw przetwarzana do obwodu stałoprądowego, a następnie ponownie zamieniana na napięcie przemienne o kontrolowanych parametrach.

W praktyce oznacza to, że zaniki i krótkie zakłócenia sieci nie powodują klasycznego przełączenia między dwoma źródłami zasilania. Akumulator jest częścią układu, a nie rozwiązaniem uruchamianym dopiero po awarii. Dla serwera, komputera sterującego, kontrolera DMX czy projektora laserowego może to oznaczać różnicę między niezauważalnym zakłóceniem a restartem całej instalacji.

Czysta sinusoida nie jest ozdobnikiem w specyfikacji. Zasilacze komputerów mogą być stosunkowo tolerancyjne, ale wzmacniacze, sprzęt studyjny, projektory i część sterowników oświetlenia mogą źle znosić napięcie o zniekształconym przebiegu. Pojawiają się wtedy dodatkowe zakłócenia, hałas, nagrzewanie albo problemy z uruchomieniem.

UPS dla całej instalacji czy tylko dla jej rdzenia?

Nie każda część ekspozycji musi być podtrzymywana przez ten sam UPS. To jeden z najprostszych sposobów na ograniczenie kosztów i zwiększenie niezawodności.

Do obwodu krytycznego zwykle trafiają:

• serwer lub komputer sterujący,
• kontrolery, mikrokontrolery i interfejsy komunikacyjne,
• routery oraz przełączniki sieciowe,
• projektory, jeśli ich nagłe wyłączenie może uszkodzić źródło światła albo przerwać pokaz,
• systemy sterowania ruchem i czujniki, które wymagają kontrolowanego zatrzymania.

Do osobnych obwodów można przenieść odbiorniki o dużym poborze lub krótkotrwałym znaczeniu: dodatkowe oświetlenie, część wzmacniaczy, wentylatory, pompy czy elementy mechaniczne. W takim układzie UPS nie musi utrzymywać przez długi czas całej wystawy. Ma przede wszystkim podtrzymać logiczne działanie systemu i pozwolić na bezpieczne wyłączenie albo przejęcie zasilania przez agregat.

Czas podtrzymania powinien wynikać ze scenariusza awarii. Kilka minut może wystarczyć na zapisanie danych i kontrolowane zamknięcie serwera. Jeśli UPS ma utrzymać instalację do czasu uruchomienia agregatu, trzeba uwzględnić czas jego startu, stabilizacji napięcia i przełączenia przez automatykę. Kilka godzin pracy z akumulatorów jest możliwe, ale zwykle wymaga dodatkowych modułów bateryjnych i dokładnego sprawdzenia warunków chłodzenia.

Współpraca agregatu z UPS: harmoniczne, AVR i regulator obrotów

Agregat prądotwórczy przydaje się podczas plenerów, wystaw w obiektach bez stałego przyłącza oraz wydarzeń, na których sieć bywa przeciążona. Nie zastępuje jednak UPS-a. Rozruch agregatu trwa, a napięcie i częstotliwość po uruchomieniu potrzebują chwili na ustabilizowanie. W tym czasie odbiorniki powinny być zasilane z baterii UPS-a.

Najczęściej stosowany układ wygląda więc tak: sieć albo agregat zasila UPS online, a UPS zasila odbiorniki krytyczne. Przy zaniku sieci akumulator przejmuje obciążenie, podczas gdy agregat się uruchamia. Po ustabilizowaniu parametrów UPS może wrócić do zasilania z generatora.

Taki układ nie zawsze działa bez dodatkowych testów. Prostownik UPS-a pobiera prąd nieliniowo, a odbiorniki zasilane impulsowo mogą wprowadzać do instalacji harmoniczne. Agregat ma mniejszą bezwładność i zwykle gorzej znosi szybko zmieniające się obciążenie niż sztywna sieć elektroenergetyczna. Jeśli generator jest zbyt mały albo nieprzystosowany do współpracy z obciążeniami elektronicznymi, mogą pojawić się wahania napięcia, zniekształcenia przebiegu i powtarzające się przejścia UPS-a na baterię.

W tym miejscu trzeba rozdzielić dwie funkcje, które często są mylone:

• AVR odpowiada za regulację napięcia wyjściowego agregatu. Układ reaguje na zmiany obciążenia i steruje wzbudzeniem generatora tak, aby napięcie pozostawało w określonym zakresie.
• Regulator obrotów, nazywany również regulatorem prędkości obrotowej, odpowiada za utrzymanie prędkości silnika. Od niej zależy częstotliwość napięcia wyjściowego, na przykład nominalne 50 Hz.

AVR nie reguluje częstotliwości. Jeżeli częstotliwość odchyla się przy zmianie obciążenia, problemu należy szukać w regulatorze obrotów, charakterystyce silnika, układzie sterowania albo zbyt dużym skoku obciążenia. UPS może odrzucić zasilanie zarówno z powodu niewłaściwego napięcia, jak i częstotliwości, ale są to dwa różne parametry i wymagają dwóch różnych układów regulacji.

Przed podłączeniem agregatu do UPS-a warto sprawdzić:

• czy producent UPS-a dopuszcza pracę z agregatem,
• jaki zakres napięcia i częstotliwości wejściowej akceptuje urządzenie,
• jaką zawartość harmonicznych może mieć źródło zasilania,
• czy agregat ma odpowiedni regulator napięcia oraz regulator obrotów,
• czy moc generatora uwzględnia zarówno obciążenie czynne, jak i pozorne,
• czy zastosowano właściwy sposób przełączania źródeł,
• czy obciążenie krytyczne nie powoduje zbyt dużego skoku przy starcie.

Przewymiarowanie agregatu bywa pomocne, ale nie powinno być traktowane jako uniwersalna recepta. Większy generator ma większy zapas względem obciążenia i lepiej znosi zmiany poboru, jednak nadal może nie współpracować z konkretnym UPS-em, jeśli jego przebieg napięcia lub zakres częstotliwości nie spełnia wymagań. Najpewniejszą metodą jest test całego zestawu: agregat, przełącznik, UPS i rzeczywiste obciążenie instalacji.

Agregat daje energię na dłużej, UPS daje czas na przejęcie zasilania. Dopiero sprawdzone połączenie obu urządzeń zapewnia ciągłość pracy.

Warto też ustawić kolejność załączania. Najpierw uruchamia się agregat bez obciążenia lub z obciążeniem minimalnym, następnie czeka na ustabilizowanie parametrów, a dopiero później dołącza UPS i kolejne sekcje instalacji. Przy większej wystawie pomaga start sekwencyjny: serwer i sieć, potem sterowanie, projektory, audio, a na końcu moduły o dużym poborze.

Bezpieczeństwo elektryczne w przestrzeni wystawienniczej

Instalacja artystyczna nie jest zwykłym zestawem urządzeń podłączonych do kilku gniazdek. W przestrzeni wystawienniczej przewody biegną przy ciągach komunikacyjnych, widzowie dotykają obudów, konstrukcje są łączone z metalowymi ramami, a część sprzętu może pracować w warunkach odbiegających od biurowych. Dlatego bezpieczeństwo trzeba zaplanować razem z ekspozycją, a nie dopiero po ustawieniu urządzeń.

W instalacjach tymczasowych istotne są między innymi:

• poprawny dobór rozdzielnicy i zabezpieczeń,
• rozdzielenie przewodu neutralnego N i ochronnego PE tam, gdzie wymaga tego zastosowany układ sieci,
• ciągłość przewodów ochronnych,
• połączenia wyrównawcze dostępnych metalowych elementów,
• ochrona różnicowoprądowa dobrana do charakteru obciążenia,
• zabezpieczenie przewodów przed uszkodzeniem mechanicznym,
• kontrola obciążenia poszczególnych obwodów i faz,
• sprawdzenie instalacji przez osobę z odpowiednimi uprawnieniami.

Nie wolno zakładać, że wyłącznik nadprądowy zastąpi wyłącznik różnicowoprądowy. Zabezpieczenie nadprądowe chroni przewody i urządzenia przed przeciążeniem lub zwarciem. RCD reaguje na prąd różnicowy, czyli sytuację, w której część prądu płynie inną drogą niż przewidziana. Te funkcje się uzupełniają, ale nie są wymienne.

W przypadku agregatu trzeba dodatkowo ustalić sposób uziemienia i przełączania punktu neutralnego. Nie każdy generator może być podłączony do instalacji obiektu według tego samego schematu. W układzie z pływającym punktem neutralnym działanie ochrony różnicowoprądowej może przebiegać inaczej niż w układzie, w którym punkt neutralny jest związany z ziemią. Konfigurację należy dopasować do konkretnego agregatu, rozdzielnicy i instalacji budynku. To obszar dla elektryka, nie dla metody prób i błędów podczas montażu wystawy.

Wilgotność, temperatura i punkt rosy

Wilgotność względna nie ma jednego uniwersalnego progu, po którego przekroczeniu automatycznie pojawia się kondensacja. Kondensacja zależy przede wszystkim od punktu rosy, czyli temperatury, przy której powietrze nie może już utrzymać zawartej w nim ilości pary wodnej. Znaczenie ma więc nie tylko wilgotność powietrza, ale też temperatura urządzenia i jego powierzchni.

Jeśli zimny projektor zostanie wniesiony do ciepłej, wilgotnej sali, para może skroplić się na jego elementach nawet wtedy, gdy odczyt wilgotności nie zbliża się do wartości granicznej podawanej w instrukcji. Z kolei wysoka wilgotność względna przy stabilnej temperaturze nie zawsze oznacza natychmiastową kondensację, choć nadal może przyspieszać korozję, pogarszać izolację i zwiększać ryzyko upływów.

Przed montażem trzeba sprawdzić warunki określone przez producenta UPS-a, agregatu, projektora i elektroniki sterującej. W praktyce ważne są:

• temperatura pracy i temperatura przechowywania,
• wilgotność bez kondensacji, jeśli producent ją podaje,
• możliwość gwałtownych zmian temperatury,
• wentylacja i odprowadzanie ciepła,
• ochrona przed pyłem, wodą i skraplaniem,
• odległość urządzeń od źródeł ciepła oraz materiałów palnych.

Sprzęt przeniesiony z chłodnego magazynu nie powinien być uruchamiany natychmiast po wniesieniu do wilgotnej przestrzeni. Czas aklimatyzacji zależy od różnicy temperatur, konstrukcji urządzenia i warunków w pomieszczeniu. Wystawa plenerowa, hala namiotowa, piwnica i obiekt poprzemysłowy wymagają odrębnej oceny — sama wartość „wilgotność poniżej 70%” nie rozwiązuje tego problemu.

Zasady doboru zapasu mocy dla urządzeń o wysokim udarze

Zapas mocy powinien wynikać z pomiaru, charakteru odbiorników i sposobu ich uruchamiania. Ogólna rezerwa ponad zmierzony pobór roboczy może być rozsądnym punktem wyjścia, ale nie zastąpi analizy udarów. Dla komputerów i kontrolerów najważniejsza może być stabilność oraz jakość napięcia. Dla silnika lub dużego wzmacniacza ważniejszy okaże się prąd rozruchowy. Dla matrycy LED znaczenie ma zarówno pobór modułów, jak i charakter zasilaczy.

Przy obliczeniach trzeba rozdzielić trzy wartości:

1. Pobór ustalony — energia potrzebna urządzeniu po uruchomieniu i przejściu do normalnej pracy.

2. Pobór chwilowy — krótki impuls pojawiający się przy włączeniu zasilacza, silnika, pompy albo modułu LED.

3. Moc pozorna — obciążenie, które musi obsłużyć generator lub UPS, uwzględniające współczynnik mocy i przebieg prądu.

Jeżeli instalacja pobiera 2 kW mocy czynnej, urządzenie o mocy 2 kW może być zbyt małe, nawet jeśli średni odczyt wygląda bezpiecznie. Przy cos φ równym 0,8 odpowiada to około 2,5 kVA mocy pozornej, jeszcze przed dodaniem zapasu i uwzględnieniem udarów. Jeśli producent UPS-a podaje jednocześnie 3 kVA i 2,4 kW, nie wolno obciążać go do 3 kW tylko dlatego, że pierwsza liczba wygląda korzystniej.

Wysoki udar może wyzwolić zabezpieczenie albo spowodować spadek napięcia, mimo że średnia moc całej instalacji jest niewielka. Rozwiązaniem bywa:

• UPS o odpowiedniej zdolności przeciążeniowej,
• ograniczenie jednoczesnego startu urządzeń,
• sekwencyjne załączanie kolejnych modułów,
• osobny obwód dla silników i dużych odbiorników,
• ograniczenie jasności lub mocy urządzeń podczas rozruchu,
• zastosowanie układu łagodnego startu, jeśli przewiduje go producent.

Przy wielu zasilaczach impulsowych trzeba sprawdzić, czy mają aktywne PFC. Bez korekcji współczynnika mocy prąd może być bardziej odkształcony, a rzeczywiste obciążenie UPS-a lub agregatu większe, niż sugeruje sam odczyt watów. To jeden z powodów, dla których agregat dobiera się nie tylko do sumy mocy czynnej urządzeń.

Podane wartości nie są zamiennikiem dokumentacji ani pomiaru. Jeśli producent urządzenia podaje konkretny prąd rozruchowy albo wymaganą moc generatora, ta informacja ma pierwszeństwo przed ogólną regułą procentową.

Co sprawdzić przed otwarciem wystawy

Przed podłączeniem pierwszego kabla warto przejść przez instalację jak przez próbę generalną, a nie jak przez szybki montaż techniczny. Lista może być krótka, ale każdy punkt powinien mieć właściciela i potwierdzenie wykonania:

• zmierz pobór wszystkich głównych odbiorników w warunkach roboczych;
• zapisz osobno moc czynną w kW i pozorną w kVA;
• pamiętaj, że kW otrzymuje się przez pomnożenie kVA przez cos φ, a nie przez dzielenie;
• sprawdź moc znamionową UPS-a zarówno w kVA, jak i w kW;
• uwzględnij udary rozruchowe oraz możliwość przeciążenia chwilowego;
• zdecyduj, które urządzenia muszą działać podczas całej awarii, a które mogą się wyłączyć;
• dobierz UPS online, jeśli instalacja wymaga ciągłości bez przerwy przełączeniowej i stabilnej sinusoidy;
• sprawdź czas podtrzymania przy rzeczywistym obciążeniu, nie tylko wartość z katalogu;
• przetestuj agregat z UPS-em przy obciążeniu zbliżonym do wystawowego;
• zweryfikuj osobno regulację napięcia przez AVR i regulację częstotliwości przez regulator obrotów;
• sprawdź sposób uziemienia, przewód neutralny, RCD, przewody ochronne i połączenia wyrównawcze;
• zabezpiecz kable przed przejściem, zgnieceniem, wilgocią i przypadkowym wyrwaniem;
• zmierz temperaturę i wilgotność w miejscu pracy urządzeń;
• uwzględnij punkt rosy i aklimatyzację sprzętu przenoszonego między pomieszczeniami;
• wykonaj próbę zaniku sieci, powrotu zasilania i kontrolowanego wyłączenia;
• sprawdź, czy po restarcie system odzyskuje właściwy stan, a nie tylko samo zasilanie.

Najlepsze zasilanie awaryjne to niekoniecznie największy UPS ani najdroższy agregat. To układ dobrany do realnego poboru, charakteru odbiorników, jakości dostępnej energii i scenariusza awarii. W instalacji artystycznej trzeba chronić nie tylko sprzęt, lecz także stan systemu: zapisane dane, konfigurację sterowania, synchronizację obrazu i dźwięku oraz możliwość bezpiecznego powrotu do pracy.

Jeśli najważniejsze urządzenia mają działać bez restartu, podtrzymanie powinno być projektowane od pomiaru, nie od katalogowej etykiety. A jeśli do systemu dołączasz agregat, jego współpracę z UPS-em trzeba sprawdzić przed otwarciem wystawy, nie w chwili pierwszego zaniku napięcia. Wtedy technologia pozostaje niewidoczna — dokładnie tak, jak powinna.
